La Demoiselle, tout un programme !

[sebastian92]

Bonjour à tous,
en ce début d'année, je lance ce nouveau projet emblématique de l'aviation pionnière des années 1900 : la construction de la DEMOISELLE d'Alberto Santos-Dumont

Il y a pléthore de documentation et de vidéos sur le net… des "répliques" plus ou moins fidèles, à l'échelle 1/1 ou bien des maquettes à différentes échelles…
Je n'ai pas la prétention de réaliser cet avion avec tous les détails de l'original, mais d'en évoquer autant que faire je pourrais

Mes plans sont achevés ; une envergure de 2M30 me semble raisonnable compte tenu de mon petit atelier.
Avec cette envergure, ça donne une corde d'ailes de près de 60cm, c'est énorme !



La problématique de cette machine, c'est son centre de gravité trèèèès en avant… difficile à obtenir sans quelques artifices et modifications de formes.
Pour celà, j'ai raccourci un peu le fuselage et réduit légèrement les proportions de l'empennage pour minimiser son poids.
Je prévois une motorisation électrique avec un réducteur "fait maison" qui permettra de mettre une grande hélice ne tournant pas trop vite pour un réalisme du vol original bien lent à souhaits.
Cet équipement permettra d'apporter du poids utile à l'avant, pour le besoin du centrage, sans alourdir de trop l'ensemble.
Le tout sera habillé d'un faux moteur en bois… ou impression 3D… si j'arrive à maîtriser le logiciel de CAO que j'ai pu installer
Au sujet du moteur, aux vues des nombreux documents disponibles, il semblerait qu'il y eu plusieurs versions : avec culasses lisses mais aussi culasses à ailettes pour un meilleur refroidissement… de quoi faire une belle réplique.

Le fuselage original était en tiges de bambous ; même si je dispose d'un gros buisson de bambous dans le jardin je vais remplacer ces tiges par des tubes carbone de différents diamètres ; ils seront peints et ligaturés pour en imiter l'aspect.

Autres délicats assemblages, les tubes qui en forment la structure et les manchons associés, avec des angles particuliers à respecter…
J'étudie pour celà la possibilité de faire des manchons en impression 3D… quid de la solidité ? je ferais faire des tests auprès d'un ami équipé imprimante 3D.
Si ce n'est pas assez concluant, j'ai pensé à une autre solution.

L'articulation de l'empennage est aussi délicat ; je réfléchie à des solutions pour qu'il y ai le moins de jeu possible… les entre-axes des pivots sont courts
C'est pour celà qu'il faut faire cet empennage assez léger tout en gardant une bonne rigidité.

Pour optimiser au maximum les baguettes de 2x5 en pin qui constitueront les nervures en structure, je prévois des becs de bord d'attaque découpés dans du cp de 5 qui permettront de faire le reste avec 1 seule baguette d'1M coupée en 2.

J'ai aussi une interrogation sur la forme de l'aile, vue de face, dans sa partie centrale ; certains documents montrent une légère courbure à l'emplanture, d'autres droit, et sur une vidéo d'époque j'ai du mal à distinguer la réelle forme… mais la plupart des documents que j'ai consultés montrent une aile bien droite ; peut-être une autre version était légèrement courbe à l'emplanture ?
Je partirais donc sur une aile droite.

Tout ceci continuera quand la construction débutera… pas tout de suite ça représente un beau défit de conception et de réalisation, même si ça semble assez simple à première vue.
à suivre donc tranquillement au fil des mois et de mes constructions en cours…

[malik77]

Abonné

[sebastian92]

Merci Malik
Pour agrémenter le sujet, quelques documents parmi d'autres glanés sur le net (pas vu de © particuliers) très intéressants, tant photos que plans.
La plupart des documents sont extraits d'un ouvrage anglais… étonnamment.
De quoi confirmer mes plans légèrement modifiés















J'en ai récolté d'autres, mais je ne veux pas gaver ce sujet de photos et dessins que l'on trouve sur le net.
à suivre

[sebastian92]

Bonsoir,
pendant que des colages de coffrages du "ça turbine" sèchent… tout petit début de découpe, histoire de valider mes dessins…

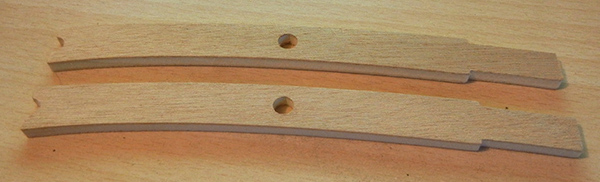

2 becs de nervures centrales en cp de 5 basique



En attente de CP de 5 pour faire le gabarit de montage des nervures.
à suivre trèèèèès doucement
