le travail sur le longeron touche à sa fin....

moulage des fourreaux pour les clefs des panneaux extérieurs



démoulage



mise en place dans des boites à clefs situées aux extrémités du panneau central



et collage dans le longeron ainsi que les treillis



et un renfort significatif sur la partie centrale du longeron



prochaine étape quand ce sera bien sec ... passage sur la CN pour mise à hauteur avant de refermer le longeron

Très belle journée
Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 17/10/2018 07:50    Sujet du message: Répondre en citant

Prochaine étape.. surfaçage du longeron à la CNC avant de la refermer



et.. un peu de shopping afin d'alimenter les prochaines étapes... Laughing







Bonne journée à tous.
Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 17/10/2018 10:19    Sujet du message: Répondre en citant

Ponçage des stabs.... il ne reste plus qu'à coller les saumons et finir l’arrondi des BA




Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
DELRIEUPierre
Psycho Posteur
Psycho Posteur


Inscrit le: 28 Jan 2006

Localisation: Arvert 17530
Âge: 72 Poissons

MessagePosté le: 19/10/2018 10:37    Sujet du message: Répondre en citant

Cool Tu bosses vite , le stab sera pendulaire comme sur le grand Very Happy
Pierre





Vieilles toiles à Peyresourde et Papy's Flying Club 17 à la Madeleine
Signé les copains
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 20/10/2018 18:35    Sujet du message: Répondre en citant

oui Pierre, empennage pendulaire monobloc Very Happy

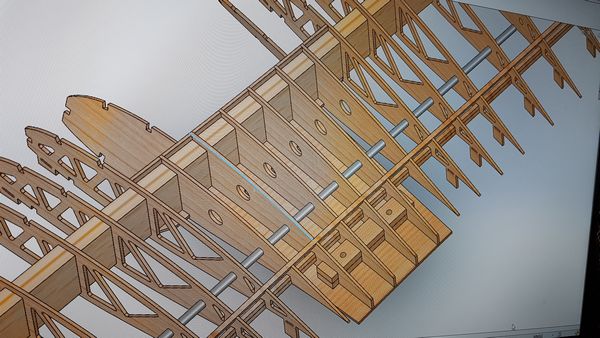

La modélisation solidworks du panneau central se termine.. Le découpage CNC des nervures va bientôt débuter.




Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
hermann
Maniaco Posteur
Maniaco Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 20/10/2018 19:49    Sujet du message: Répondre en citant

« pascalgre » a écrit:
oui Pierre, empennage pendulaire monobloc Very Happy

La modélisation solidworks du panneau central se termine.. Le découpage CNC des nervures va bientôt débuter.

Pascalus


Bonjour,
Belle utilisation de Solidworks [clap] [clap] [amen]
Beau projet bien démarré et qui promet.

Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 21/10/2018 12:25    Sujet du message: Répondre en citant

Merci Charles,

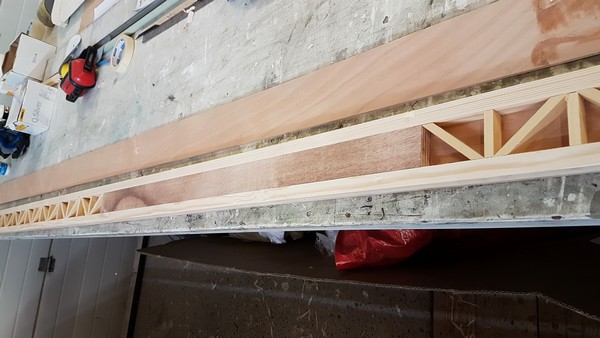

Surfaçage du longeron avant de le refermer





Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
hermann
Maniaco Posteur
Maniaco Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 21/10/2018 13:11    Sujet du message: Répondre en citant

Bonjour,

Petites questions: avec quel type de machine surfaces tu ton longeron?
J'ai bien une petite idée ( défonceuse très spéciale ), mais on voit pas bien sur la photo [humm]
Ton longeron est d'épaisseur constante ?
Merci
Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 21/10/2018 15:00    Sujet du message: Répondre en citant

Bonjour Charles,

C'est une CN de chez D.I.Y. Laughing





Le longeron est de taille constante pour le panneau central. Il sera cependant dégressif sur les extrémités d'ailes

Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
marcus78
Accro Posteur
Accro Posteur


Inscrit le: 13 Jan 2017

Localisation: Elancourt (78)
Âge: 66 Balance

MessagePosté le: 21/10/2018 17:20    Sujet du message: Répondre en citant

Bonjour,

la CN c' est juste pour un usage modélisme ? Elle prend de la place dans le garage
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
hermann
Maniaco Posteur
Maniaco Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 21/10/2018 18:25    Sujet du message: Répondre en citant

« pascalgre » a écrit:
Bonjour Charles,

C'est une CN de chez D.I.Y. Laughing

Pascalus


Oups!! Embarassed Embarassed
Quelque chose m'intriguait, mais loin de penser à une telle machine [humm]
Et comme demande Marcus ( et cette fois ci j'y vais sur la pointe de pieds MDR ) c'est destiné à du travail pro ??
En tous les cas chapeau et [clap] [clap]

Bonne continuation

Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 21/10/2018 19:35    Sujet du message: Répondre en citant

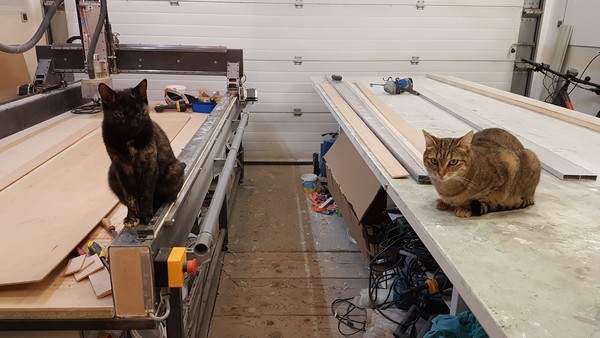

Cette CNC est juste pour notre passion des grandes plumes, pas de travail pro [non]

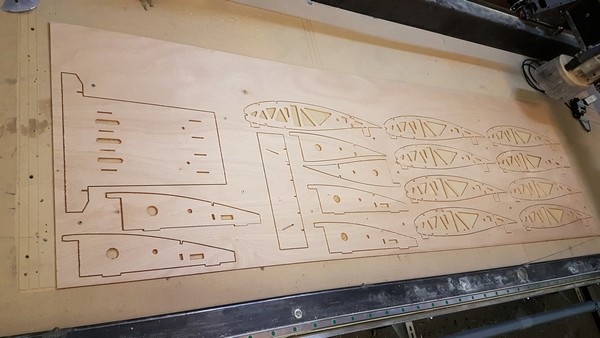

Bon.. puisque l'on parle de la CNC, elle a commencé à usiner les pièces du panneau central. En tout il y aura 3 planches à fraiser. En voilà déjà une de faite Very Happy

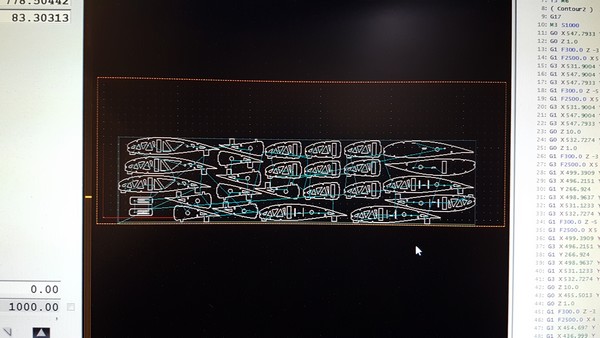

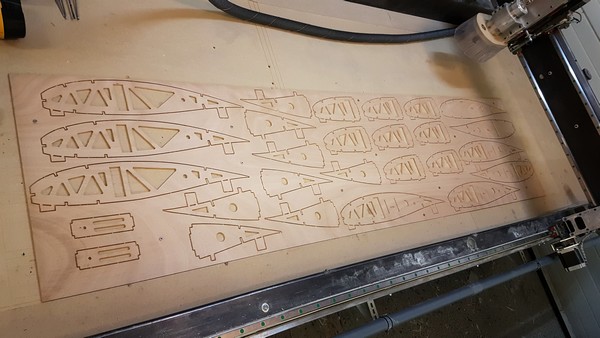

Post-processing des pièces à découper

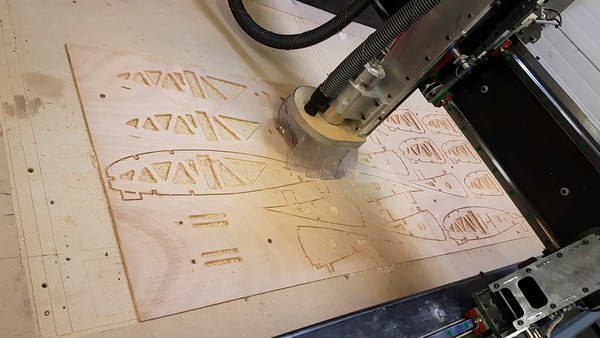

Fraisage en cours



il ne reste plus qu'a séparer les pièces et les ébavurer soigneusement.




Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 22/10/2018 06:56    Sujet du message: Répondre en citant

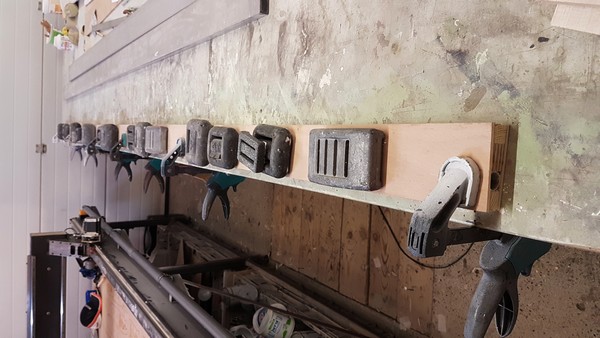

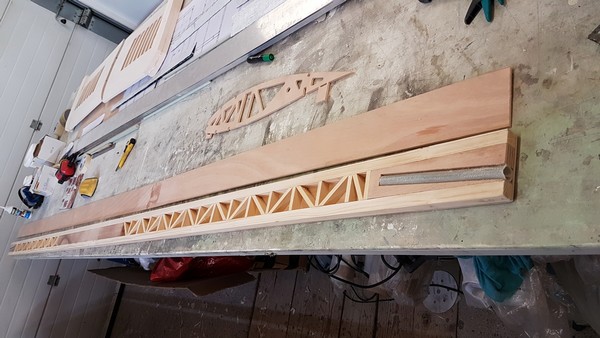

Il est temps maintenant de refermer le longeron principal . Il sera ainsi prêt à accueillir les brochettes de nervures Very Happy

le longeron surfacé



un zoom sur les renforts de la partie centrale

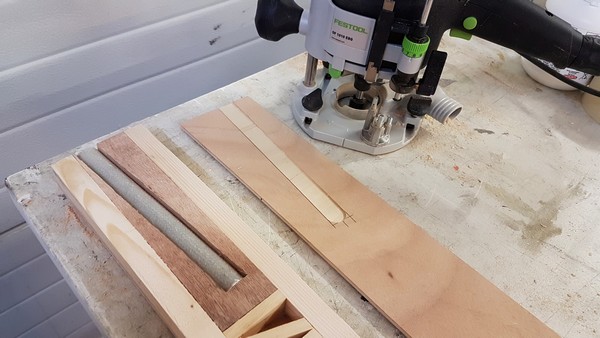

léger défonçage au niveau du collage du fourreau

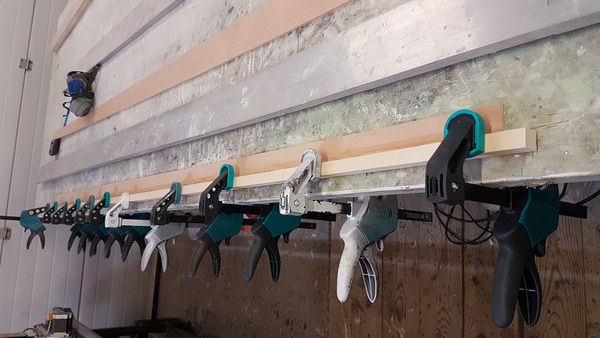

allez séchage pour 24h Wink




Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
hermann
Maniaco Posteur
Maniaco Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 22/10/2018 09:33    Sujet du message: Répondre en citant

Bonjour Pascal,

Par curiosité (et inquiétudes pour mes propres longerons) : quelle est la fonction de ce renfort continu dans le longeron ?
Le treillis ne suffit pas à la fonction ?
Merci et bonne journée tu avances vite. Very Happy [clap]

Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
marcus78
Accro Posteur
Accro Posteur


Inscrit le: 13 Jan 2017

Localisation: Elancourt (78)
Âge: 66 Balance

MessagePosté le: 22/10/2018 10:39    Sujet du message: Répondre en citant

Bonjour Pascalus,
à priori tout semble collé à la colle Sader .
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 22/10/2018 12:28    Sujet du message: Répondre en citant

Bonjour Charles,

Le panneau central du Bijave, de part sa configuration sans BA et sans lisses devant le longeron au niveau de la jonction avec le fuselage est le talon d’Achille de ce planeur.

Il fut la cause de nombreux crashs sur le grandeur et sur des reproductions.. j'en ai fait les frais il y a 8 ans sur mon modèle en 4.50m Shocked .

Le longeron poutre avec renforts internes au centre est la réponse à ce design particulier (merci encore à Vincent pour son aide bienveillant à l'époque Very Happy )

Bonjour Marcus,

oui soit colle blanche Sader (séchage lent) ou Araldite standard bi composant (toujours séchage lent).

Merci pour votre intérêt. Bonne journée à la communauté.

Pascal



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
hermann
Maniaco Posteur
Maniaco Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 22/10/2018 13:06    Sujet du message: Répondre en citant

Re- Bonjour Pascal,

Merci pour tes explications, maintenant je comprends parfaitement ce qui justifie pleinement ce renfort, je n'avais pas bien vu que ce panneau d'aile était d'un seul tenant droite _gauche. J'aurai même personnellement rajouté des renforts en fibre juste à ce niveau là. ( mais je suis toujours trop craintif et prudent) Voir par exemple ( d'assez loin) le renfort moulé que j'ai mis sur le BP-3 dans la zone centrale.
Merci en tous cas pour tes réponses , c'est toujours très intéressant de voir en détails ce que font les autres modélistes. Comme toi j'ai souvent également questionné Vincent qui a toujours pris le temps et la patience de répondre.
Et je l'en remercie encore Very Happy Very Happy

Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 22/10/2018 19:11    Sujet du message: Répondre en citant

petit check point au niveau du panneau central du Bijave....

le longeron est prêt...

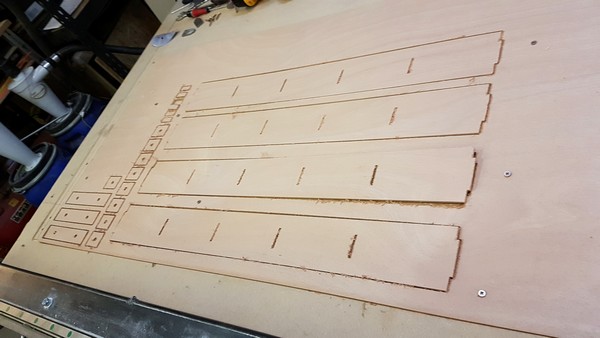

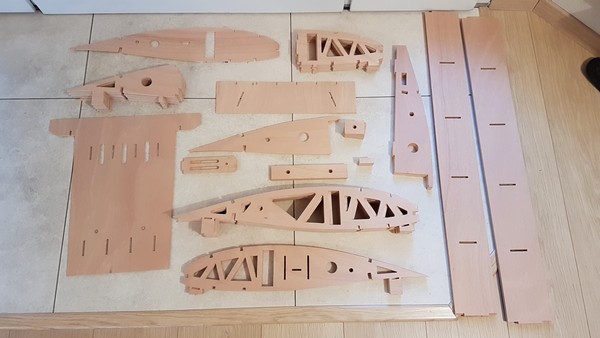

Toutes les pièces sont maintenant coupées






les pièces ont été ébavurées



les équipes de maintenance ont verifié les outillages



le plan 2D a été imprimé




je crois que l'assemblage va pouvoir débuter Wink

Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 23/10/2018 09:21    Sujet du message: Répondre en citant

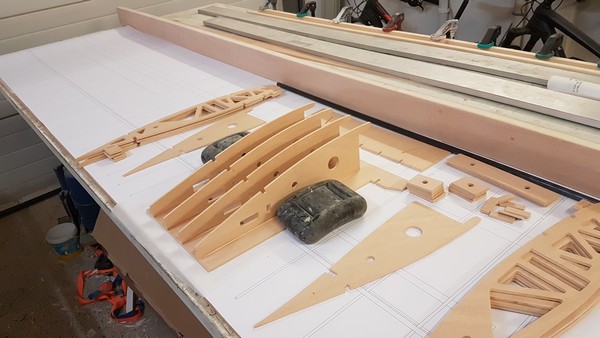

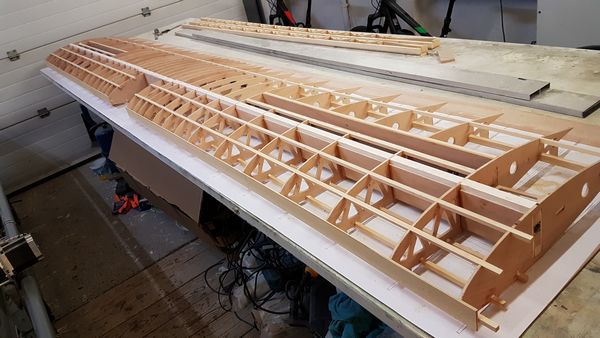

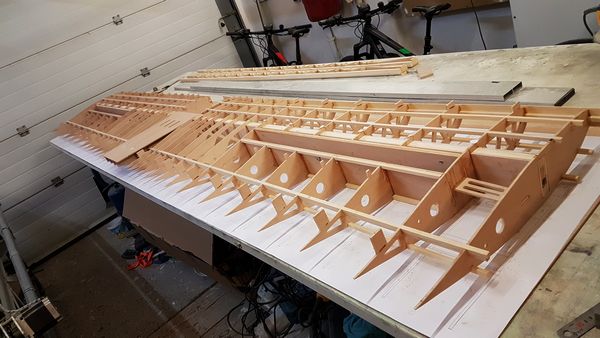

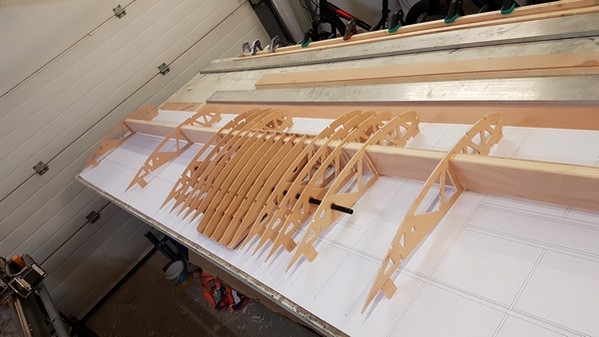

Début de l'assemblage du panneau central

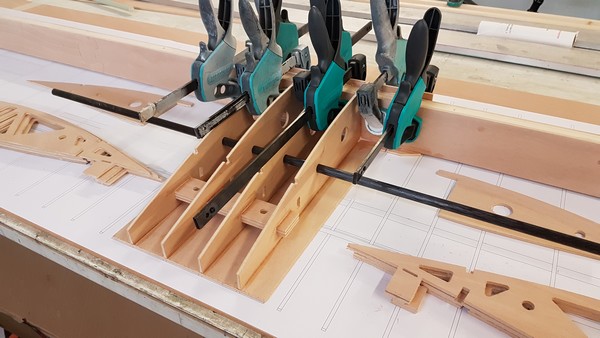

Petite vue sur l’élément de jonction ailes - fuselage



Les équipes sont prêtes Laughing



On peut démarrer la pratique et valider les modélisations numériques Wink




Bonne journée.
Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
pascalgre
Accro Posteur
Accro Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 60 Gémeau

MessagePosté le: 23/10/2018 20:06    Sujet du message: Répondre en citant

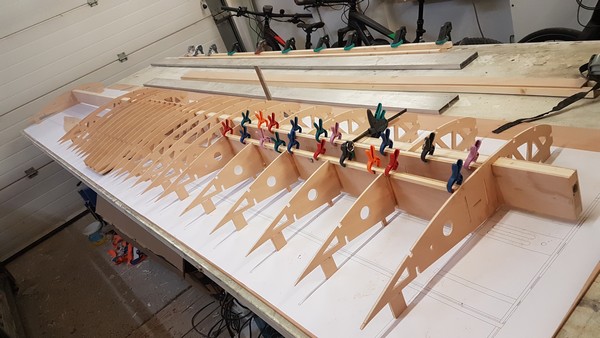

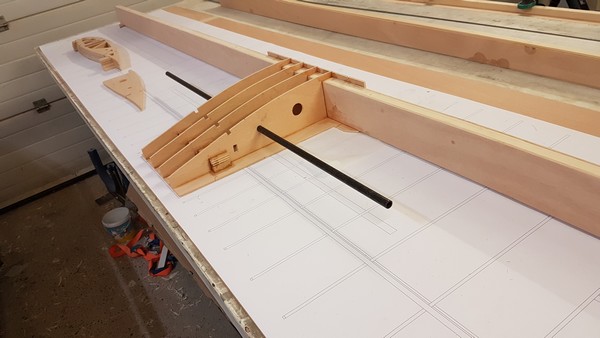

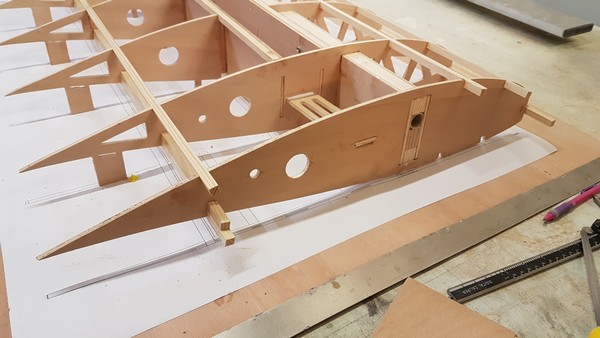

Intégration de la poutre sur la platine de liaison avec le fuselage

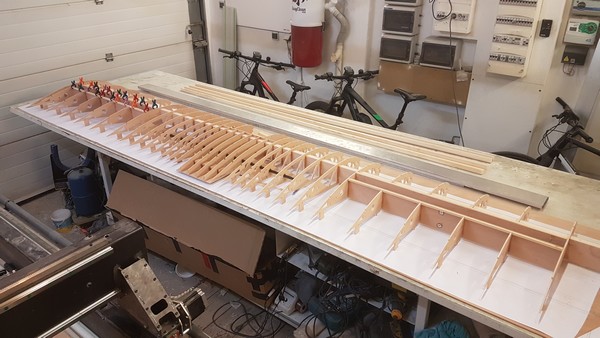

et... au menu de demain.. brochette de nervures MDR

Pascalus



"Ceux qui ne croient pas en l’impossible sont priés de ne pas déranger ceux qui sont en train d'essayer de le faire". Voltaire
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    RETROPLANE.net Index du Forum -> Constructions Détaillées en Photo Toutes les heures sont au format GMT + 2 Heures
Aller à la page Précédente
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 Suivante
Page 2 sur 15


Sauter vers:
Vous ne pouvez pas poster de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas voter dans les sondages de ce forum
Vous ne pouvez pas joindre des fichiers
Vous pouvez télécharger des fichiers

Zone de Téléchargement du Forum et Site Retroplane


Images aléatoires album Retroplane, clic pour Agrandir

Forum en Flux RSS
