MessagePosté le: 02/10/2022 13:36    Sujet du message: Flapper Répondre en citant

Hallo Freunde,

Ich bin da im Internet auf eine sehr interessante Sammlung von Bauplänen gestoßen:
https://outerzone.co.uk/index.asp

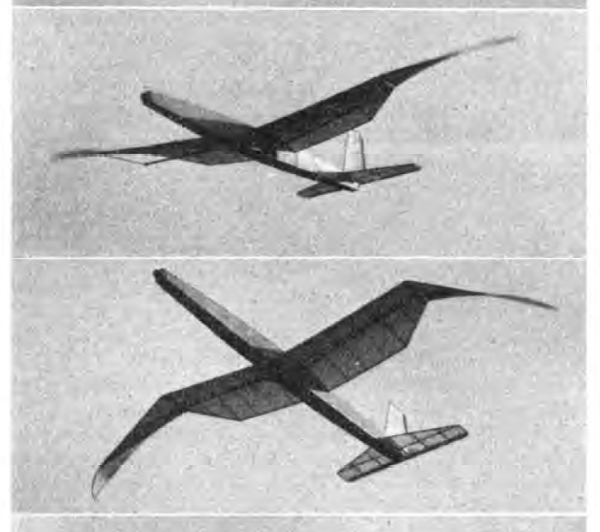

und möchte mit dem Bau des „Flapper“ beginnen.
https://outerzone.co.uk/plan_details.asp?ID=4346

Als Antrieb möchte ich diese Motoren einsetzen. Zwei Stück, getrennt angesteuert ich hoffe so die Querruder zu ersetzen.
https://www.modellbau-profi.de/Elektromotor-und-Regler/Getriebemotor/Micro-Pile-Getriebemotor-150-1-6V.htm?SessionId=&a=article&ProdNr=00642204&p=1434

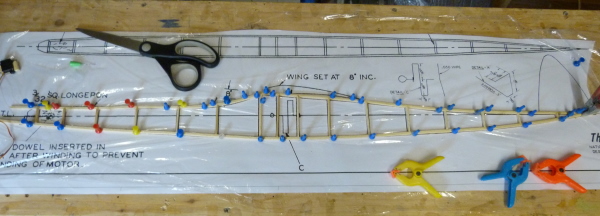

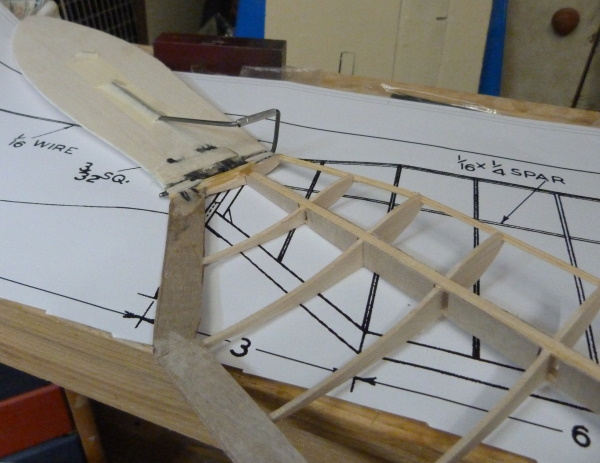

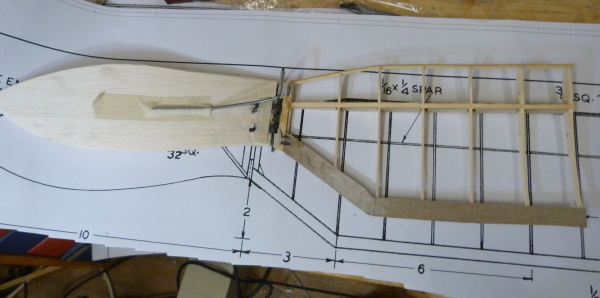

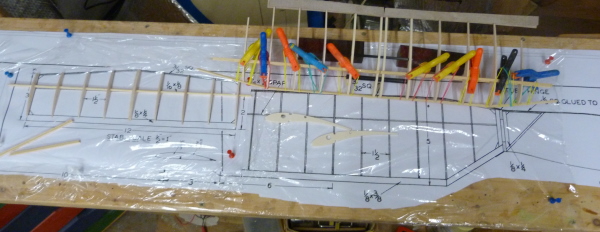

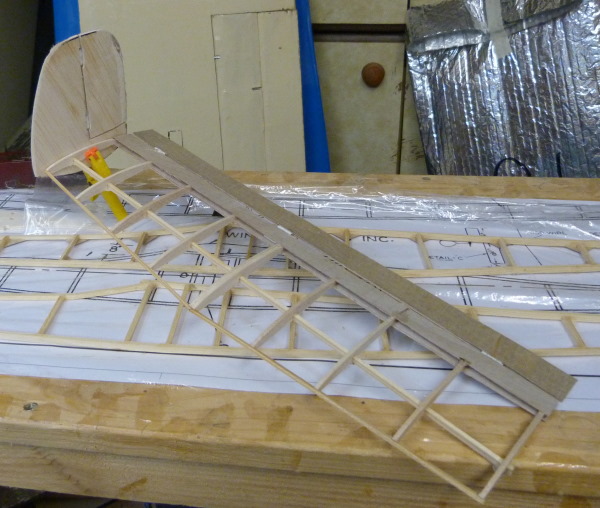

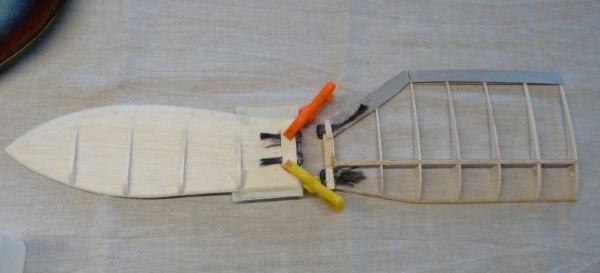

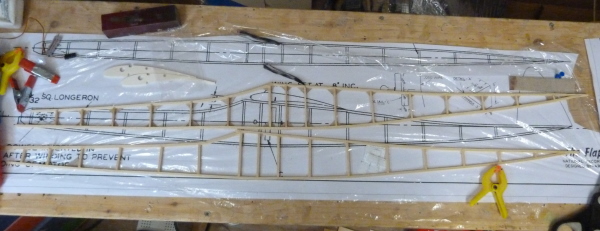

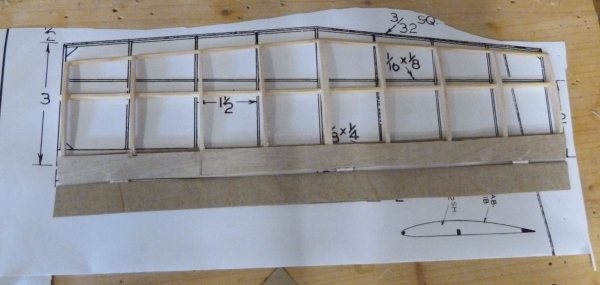

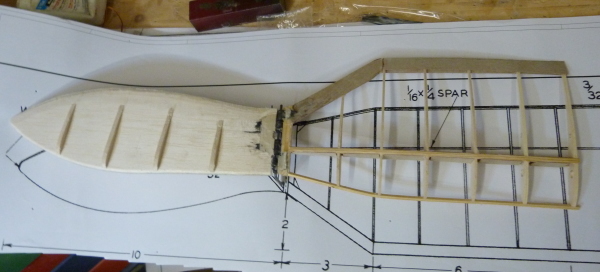

So hier die ersten Fotos:





































Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 02/10/2022 21:06    Sujet du message: Répondre en citant

Bonsoir Thomas,
sehr seltsam… aus Neugier folgen Wink



Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 03/10/2022 09:06    Sujet du message: Répondre en citant

Ja, Sebastian sehr seltsam.
Oui, Sebastian très étrange.













Jetzt kann ich erst nach lieferung der Motoren und Regler weiter.
Maintenant, je ne peux continuer qu'après la livraison des moteurs et des contrôleurs.

Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Peter64
Maniaco Posteur
Maniaco Posteur


Inscrit le: 17 Oct 2007

Localisation: Kärnten
Âge: 58 Gémeau

MessagePosté le: 04/10/2022 06:01    Sujet du message: Répondre en citant

Guten Morgen Thomas,
ein sehr schönes und extravagantes Modell baust du da.
Bin gespannt auf weitere Bilder [clap] Very Happy .
Viel Spaß beim Bauen.
Liebe Grüße
Peter
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 14/10/2022 11:47    Sujet du message: Répondre en citant

so, die Motoren und die Umlenkung ist gekommen un nur noch die Regler+Aku.





Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 14/10/2022 13:24    Sujet du message: Répondre en citant

Bonjour Thomas,

google traduction…
Ich kann es kaum erwarten, den Rest dieses Abenteuers zu sehen !

hâte de voir la suite de cette aventure Wink



Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 14/10/2022 14:49    Sujet du message: Répondre en citant

Abenteuer Sebastian? In unserem Alter nicht mehr!

Der erste Motor läuft - ich glaube das ist nur zu langsam. Na ja ist ein Test, vieleich muß ich schnellere einbauen. erstmal so weiter.

https://youtu.be/WNy67aRRc88

Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 14/10/2022 15:06    Sujet du message: Répondre en citant

Aventure modéliste bien sur Laughing
sympa la vidéo : effectivement ça me semble beaucoup trop lent !
il faudrait au moins 2 fois plus rapide… mais avec la structure légère… j'ai de sérieux doutes [humm]
Quand on était gamins… je me souvient des oiseaux en plastique qui battaient des ailes Laughing ça volait bien mais c'était trèèèèès léger Wink

C'est marrant et pas évident… mais à suivre par curiosité ton projet d'automne Very Happy



Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 15/10/2022 09:57    Sujet du message: Répondre en citant

Oui, Sébastien, ma femme dit de plus en plus souvent que je me comporte comme un enfant. Plus je vieillis, plus je le trouve beau, sauf les taches sur le t-shirt.

Donc voici le 2ème moteur. Maintenant, je vais attacher l'unité de queue.

https://youtu.be/VmHkYvVqV4I

salutation
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 16/10/2022 10:01    Sujet du message: Répondre en citant

Das Seiterruder

https://youtu.be/mdB1dGgDkS8

Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 16/10/2022 13:09    Sujet du message: Répondre en citant

Bonjour Thomas
C'est vraiment pas simple ton histoire…
regarde des vidéos de vol d'oiseaux au ralenti Wink
il y en a d'autres… !
https://www.youtube.com/watch?v=CTJKDCZ2wRQ
ça donne une idée des mouvements des ailes qui doivent battre symétriquement, avec la possibilité d'une position horizontale pour pouvoir planer Wink
sacré challenge [clap] et bon courage pour la suite !



Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 16/10/2022 13:57    Sujet du message: Répondre en citant

Un oiseau noir... pas question !





Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 16/10/2022 14:08    Sujet du message: Répondre en citant

alors ça = c'est + poétique et + réaliste Laughing
https://www.youtube.com/watch?v=CUIlIfrTmFc
ça plane pour lui Wink



Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 17/10/2022 07:10    Sujet du message: Répondre en citant

Hochzeit









Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 18/10/2022 11:22    Sujet du message: Répondre en citant

Nicht nur dass ich die Kamera vergessen hatte ... das Ganze war auch nicht zufriedenstellend - also zurück in die Werkstatt.

https://youtu.be/ARyhIeRK6Dc

Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 18/10/2022 20:55    Sujet du message: Répondre en citant

Bonsoir Thomas,
je pense qu'il faut que les ailes soient bien synchronisées pour battre exactement en même temps, sans décalage droite / gauche.
Sinon ça va partir en vrille [humm]

Ich denke, die Flügel müssen gut synchronisiert sein, um genau zur gleichen Zeit zu schlagen, ohne Rechts-/Linksversatz.
Sonst geht es bergab [humm]



Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 13/11/2022 15:00    Sujet du message: Répondre en citant

So, die Regler sind da der Akku eingebaut und und ich hatte alles auseinander um der Flügelschlag zu synchronisieren. Das Ergebnis ist aber noch nicht ausreichend.
Auf jeden Fall geht das abstoppen eines Flügels als Ersatz der Querruder.

https://youtu.be/CX_DS-r5i4Q

da dann nochmal alles auseinander und sehen wo es klemmt.

Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 59 Scorpion

MessagePosté le: 13/11/2022 15:29    Sujet du message: Répondre en citant

Bravo Thomas, toujours des modèles incroyables et audacieux, [amen]
Pour le vol je suis un peu sceptique, comme l'a fait remarquer Seb, avec le mouvement aléatoire [humm] ou bien tu peux commander la synchronisations? Bon, le principal est d'oser [clap]



Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 13/11/2022 17:33    Sujet du message: Répondre en citant

Bonjour Vincent,

Je ne peux pas aider l'avion bizarre, le plan est de Robert Horak. Wink

Mais maintenant, la solution était... le pétrole !

https://youtu.be/cd0IodWEVB8

Je pense que plus synchrone ne sera pas possible.

salutation
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 59 Scorpion

MessagePosté le: 13/11/2022 19:33    Sujet du message: Répondre en citant

Je ne me suis jamais penché sur le sujet, mais il me semble que les modèles réduits d'ornithoptères ont un battement synchronisé des ailes? surement avec qu'un moteur central? tu connais ce site? http://ovirc.free.fr/


Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 15/11/2022 17:41    Sujet du message: Répondre en citant

Oui, définitivement Vincent, je peux toujours synchroniser les moteurs s'il n'y a pas d'autre moyen (simplement connecter mécaniquement)
Avec le moteur d'origine Plan Gimmi et la tringlerie, une aile est toujours relevée et l'autre abaissée. Mais c'est synchrone.





Je voulais rendre le contrôle possible avec deux moteurs.
Vos suggestions sont trop modernes. Retroplane uniquement jusqu'en 1960.

Salutations - J'ai envoyé un colis, veuillez me faire savoir quand il arrivera.
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 15/11/2022 19:26    Sujet du message: Répondre en citant

Bonsoir Thomas,
si les battements des ailes sont très rapides ça peut peut-être fonctionner…
mais difficile à faire pour ton modèle sans déformation de la structure et surtout avec le poids des éléments en mouvement Wink
Sur ta vidéo, on voit bien la déformation du panneau central…
Peut-être faire le panneau central en structure très rigide et les éléments mobiles extérieurs en tissus souple ?
Histoire de voir déjà si le principe fonctionne Wink
Bon courage dans ce projet !



Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 59 Scorpion

MessagePosté le: 15/11/2022 23:05    Sujet du message: Répondre en citant

Comme ça les mouvements sont identiques haut/bas // droite/gauche Wink





Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 16/11/2022 07:41    Sujet du message: Répondre en citant

oh oui, c'était une erreur dans ma pensée.
bon on verra si la synchronie et la vitesse sont suffisantes. C'est "juste" une étude.

salutation
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
hermann
Maniaco Posteur
Maniaco Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 16/11/2022 09:59    Sujet du message: Répondre en citant

Hallo Thomas

Vielleicht kennst du schon dieses Projekt von der Firma Festo, was ich außergewöhnlich finde.

Hier zwei Links:

Das erste: ein globales Video über die Möglichkeiten des Vogels.

https://www.festo.com/be/fr/e/a-propos-de-festo/recherche-et-developpement/bionic-learning-network/faits-marquants-2010-2012/smartbird-id_33686/

Die zweite mit Details zur Motorisierung der Flügel. ( Zeit 10:20)

https://www.youtube.com/watch?v=BHwnCOxHkTI

Es gibt viele Informationen zu diesem Projekt, man muss im Internet suchen.

Du hast viel zu tun [clap] [clap]

Viel Spaß

Charles

PS : Ich habe zusätliche informationen gefunden :

https://www.pinterest.fr/pin/catia-smartbird-mechanism--496310821417481902/
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
hermann
Maniaco Posteur
Maniaco Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 16/11/2022 18:51    Sujet du message: Répondre en citant

Hallo Thomas.
Deine synchronisierte Kinematik ist hier:
https://www.youtube.com/watch?v=N9b45bRSlG8
Aber fast , weil du nur eine klappe hast.
Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ThomasF
Incurable Posteur
Incurable Posteur


Inscrit le: 16 Jan 2010


Âge: 63 Taureau

MessagePosté le: 18/11/2022 11:36    Sujet du message: Répondre en citant

Hallo Charles,

ich wollte es ja nicht so synchronisieren, ich wollte eine Steuerung ermöglichen.
Na mal sehen - über die Trimmung kann man vieleicht den Flügelschlag noch gleichmaßiger machen.

Jetzt erstmal fertig für den ersten Flug:

https://youtu.be/wBLFIZU7Hng

Der Schwerpunkt ist bei 45mm, wie aus der Bauanleitung.





Mein Programm sagt zwar 55mm, aber ich habe die 45mm eingestellt.









EWD wie Bauplan 8°
Gewicht: 495g
Flächenbelastung: ca 49p/cm²
bei 2 Umderhungen je Sekunde.

Gruß
Thomas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    RETROPLANE.net Index du Forum -> Aéromodèles Antiques Toutes les heures sont au format GMT + 1 Heure
Page 1 sur 1


Sauter vers:
Vous ne pouvez pas poster de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas voter dans les sondages de ce forum
Vous ne pouvez pas joindre des fichiers
Vous pouvez télécharger des fichiers

Zone de Téléchargement du Forum et Site Retroplane


Images aléatoires album Retroplane, clic pour Agrandir

Forum en Flux RSS
