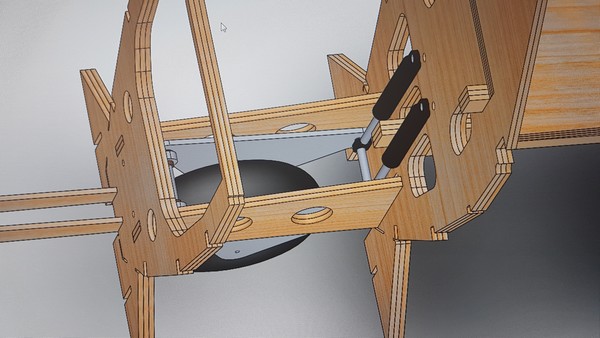

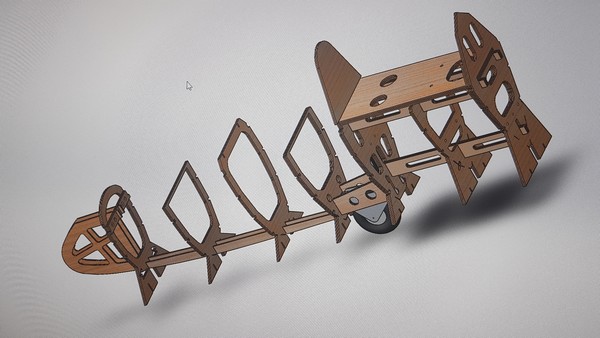

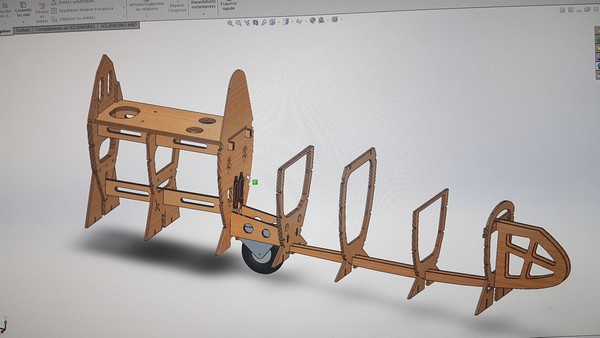

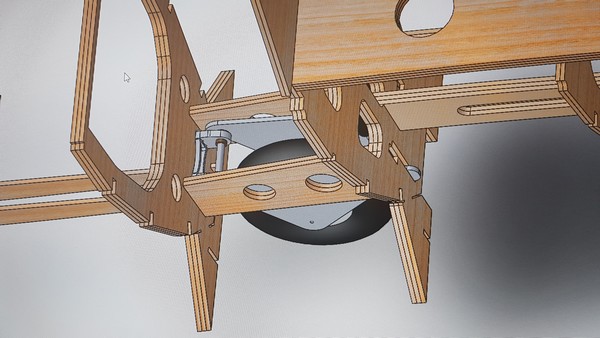

Bonsoir à tous, la modélisation 3D de la structure de l’élément avant du fuselage est terminée. On a travaillé la rigidité et la solidité de cette partie. Le train sera bien évidemment amorti compte tenu du poids du planeur.

Je pense lancer les découpes CNC cette semaine en parallèle du travail de coffrage des panneaux extérieurs des ailes













je vous souhaite à tous une soirée bienveillante.
Pascalus

[pascalgre]

Bonjour,

une pause repas bien méritée

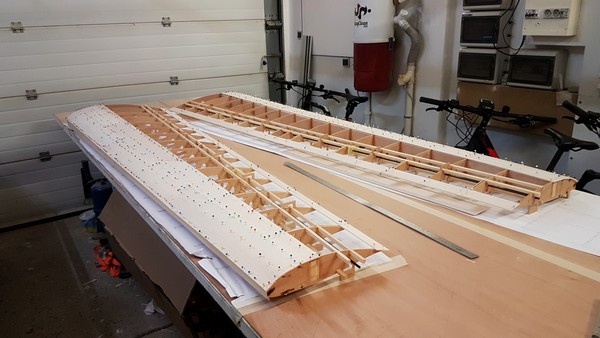

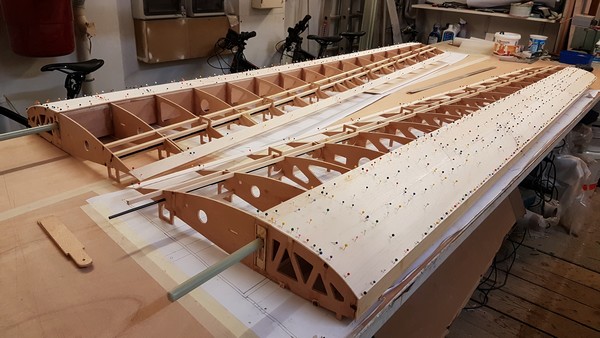

après une matinée à travailler sur les coffrages extrados des éléments extérieurs des ailes







Bon après midi à tous.
Pascalus

[marcus78]

Bonjour,
je suppose que tu as rabouté les planches de coffrage avant de les coller.

Depuis peu, quand je coffre de grandes surfaces je mets des sacs de sable . Sur l' aile du topaze j' avais ainsi une charge de 12 kg.

[pascalgre]

Bonjour,

je crois que la sieste est terminée pour toute l'équipe..

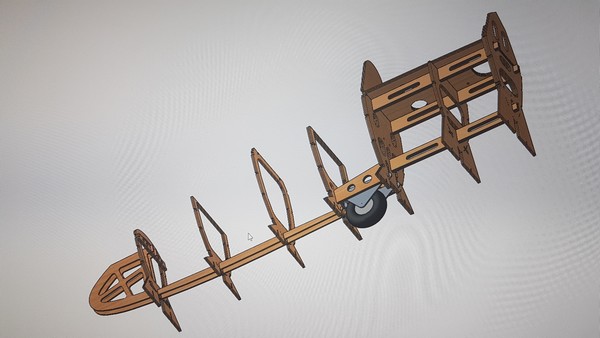

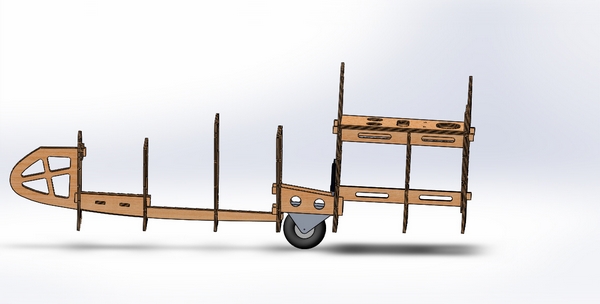

en effet, Damien a figé le design de la structure avant du fuselage



et le jeu de Tetris afin d'optimiser l'utilisation du bois est terminé
planche 1

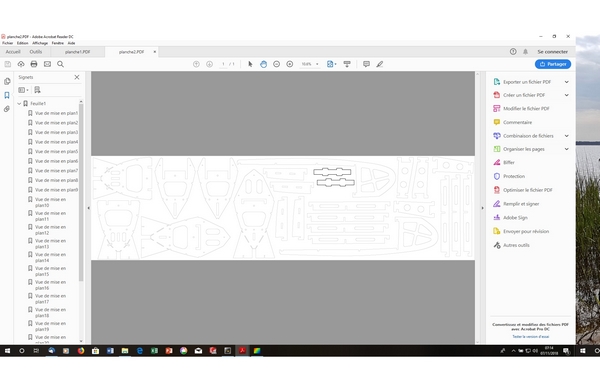

planche 2

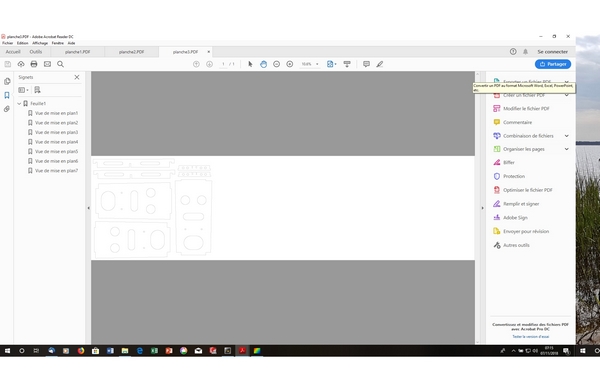

planche 3

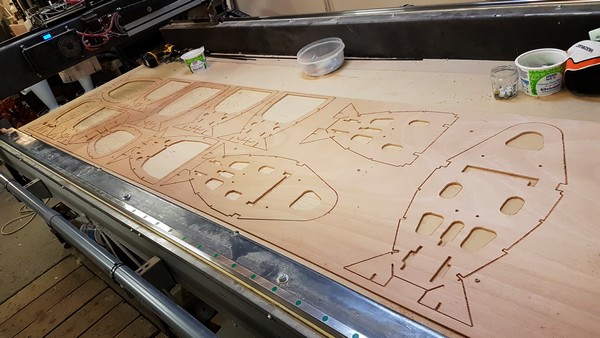

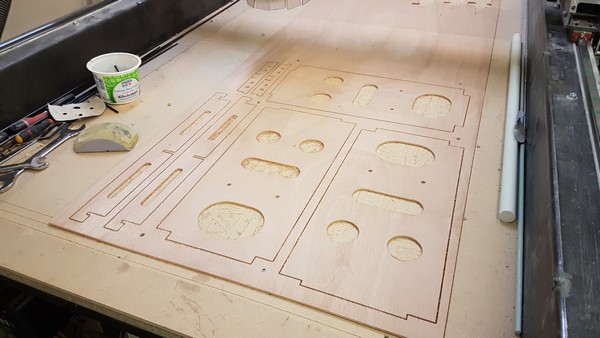

Allez.. je pars allumer la CN.... la fraise a un peu de travail
Bonne journée à tous.

Pascalus

[Clifton]

Bonjour,

Je découvre cette extraordinaire construction. C'est beau, je me refais le post depuis le début ce soir, il y a beaucoup à apprendre.

J'aime bien la conception en solidworks, j'avoue y avoir pris goût moi aussi. C'est un sacré travail que te fais ton fils

Philippe

[ChristianR]

Bonjour

C'est fatiguant une vie de chat

Bonne continuation ..........

[pascalgre]

Merci Philippe et Christian pour vos retours amicaux.

Bonsoir à tous,

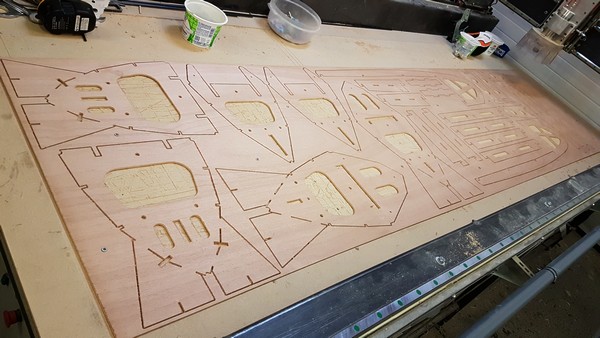

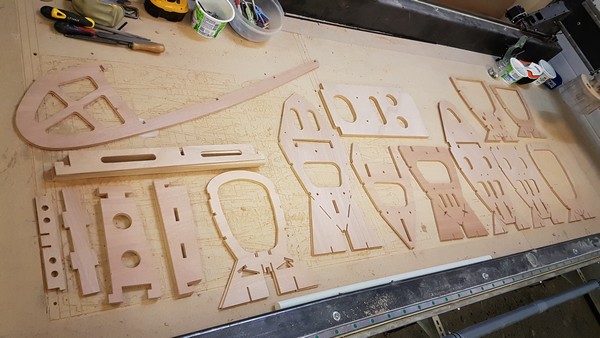

Les 3 panneaux ont été découpés:









et les pièces ont été ébavurées:

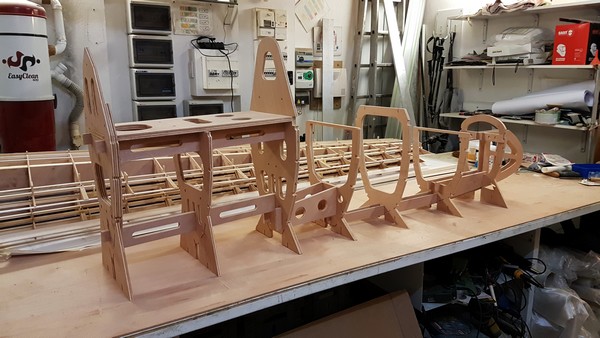

L'assemblage de la partie avant du fuselage va pouvoir débuter.

Bonne soirée à tous.
Pascalus

[pascalgre]

Bonjour,

suivant les endroits du fuselage les couples ou pièces de renforts sont des multiples de 5mm..

des collages s'imposent...

La colle blanche séchage lent est excellente pour ce genre d'utilisation

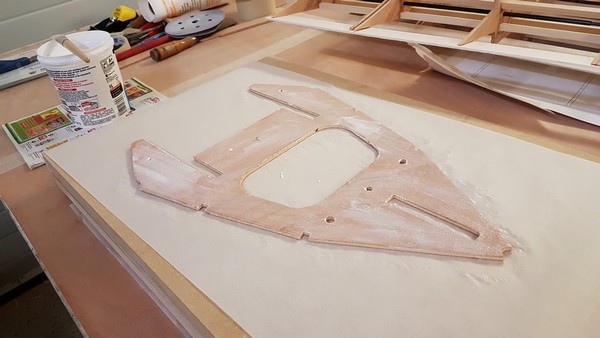

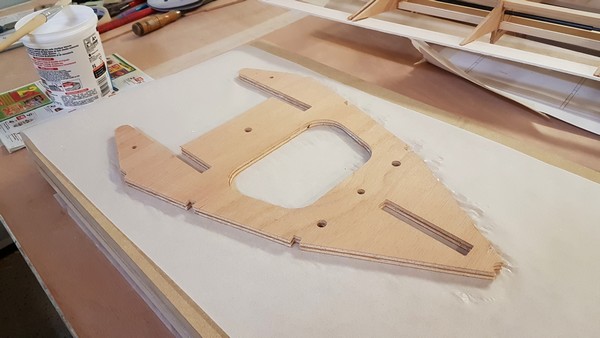

et voilà un couple de 10 mm

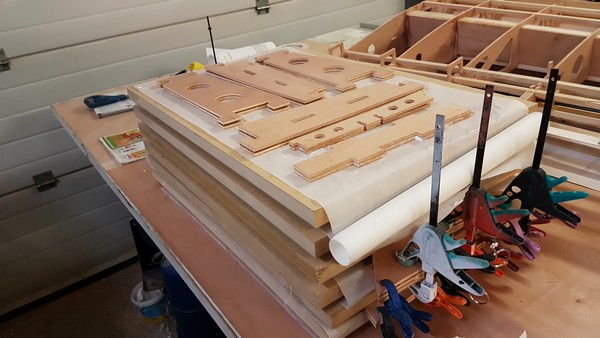

après quelques répétitions du processus

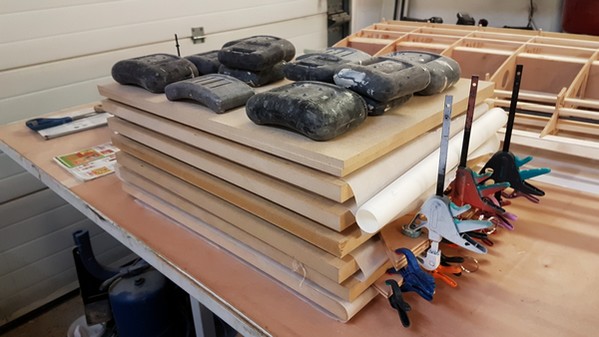

et pour finir, mise en compression




Séchage maintenant...
Bon après midi
Pascalus

[Philippe26]

Bonsoir,

Mmmm ces plombs me font penser qu'il y a un plongeur pas loin.....

Philippe

[pascalgre]

.. Philippe.. ... juste que ce sont des plombs bien pratiques :-)

Bonsoir à Tous,

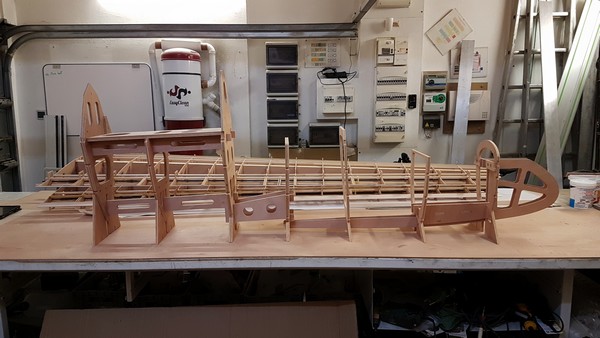

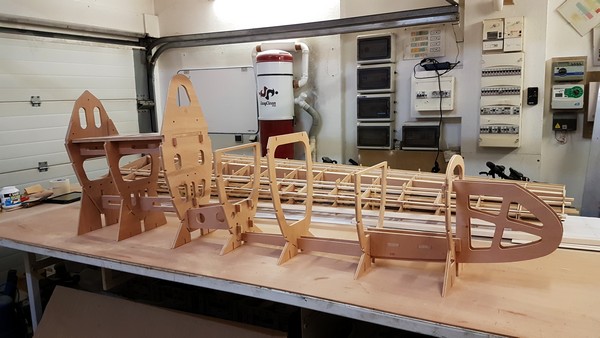

avant d'aborder une nuit dans la sérénité.. je n'ai pas pu résister à un montage à blanc. Le design permet d'avoir un système autobloquant.. on pourrait presque se passer de colle...











Je vous souhaite à tous une nuit bienveillante.
Pascalus

[pascalgre]

Bonjour,

collage fait... séchage .... avant la pose des lisses





Très belle journée.
Pascalus

[pascalgre]

Bonsoir,

Pendant que le gardien veille à ce qu'aucun vandalisme ne soit fait sur le fuselage durant la nuit...



les tronçons ext sont retournés afin de travailler sur les intrados



Pose des lisses d'ailerons



Pose de renforts carbone sur les BDF



et les bdf sont refermés.. les rehausses de longerons ont été également posées afin d'assurer les reprises des coffrages




Il est temps d'aller voir le marchand de sable....
Bonne soirée.
Pascalus

[jean claude Crétal]

Bonne nuit Pascal ?
Comme ça sur les photos tes clés ne me paraissent pas trop grosses pour de la fibre

[Clifton]

Oui j'avoue que moi aussi, ça m'intrigue. Vu le poids et la taille de la bête, ça me parait faiblard comme clé d'aile mais je me trompe peut-être.

Philippe

[pascalgre]

C'est bon Jean-Claude et Philippe pour des panneaux extérieurs. J'ai un ASG29 en 9M similaire en architecture et pas de soucis. Je vais quand même ressortir les calculs de charges à titre de vérification

Bonsoir à tous,
J'ai reçu de nouvelles épingles afin d'améliorer ma productivité



J'en suis ravi.. et je ne suis pas le seul.. même l'emballage a fait des heureuses...



le coffrage des intrados progresse bien







Bonne soirée.
Pascalus

[Clifton]

Zut je n'avais pas fait attention que ces clés concernent les panneaux extérieurs.

[pascalgre]

Bonjour,

arasage des coffrages et collage des BA à la PU







Les séances de ponçage approchent à grand pas....

Très belle et douce journée à tous.
Pascalus

[Jean-Paul]

Salut Pascalus,
20 boites d'épingles d'un coup !
On ne joue pas dans la même catégorie, moi quand j'en commande 2, c'est tout le bout du monde, et une fois tous les deux ans !
Très beau travail Pascal, j'espère te voir bientôt avec ton planeur à Baillargues.
JP

[pascalgre]

Merci Jean-Paul, c'est très gentil.

Bonsoir à tous,

un peu de "multitasking".. :-)

Début de pose des lisses sur la structure avant du fuselage



et collage avec l'araldite.. une colle que j'adore



et durant la séance de séchage.. les ailerons continuent à recevoir leurs coffrages...




Très belle soirée à tous et prenez grand soin de vous.
Pascalus

[pascalgre]

Bonjour,

la pose des lisses continue avec le haut de la cabine. La rigidité de la partie avant du fuselage est en train de bien se confirmer.







Que cette journée vous soit bienveillante
Pascalus

[pascalgre]

Le bijave est en sécurité...

Bon après midi
Pascalus

[pascalgre]

Bonjour,

Toutes les lisses de la partie avant du fuselage sont posées:



et j'ai profité d'une séance en extérieur de ponçage pour me faire un grand plaisir










Bonne et douce soirée à chacun.
Pascalus

[malik77]

Extraordinaire belle machine, construction de pro, bravo.
A cette vitesse il vole en Janvier ?

[pascalgre]

c'est gentil.. mais cela prendra plus de temps.. comme pour les maisons.. le gros œuvre avance très vite .. après......

Allez.. j'y retourne

Bonne journée à tous.

Pascal

[hermann]

Bonjour Pascal.
Magnifique photos de ton planeur que tu présentes là.
Le cadre en arrière plan est également superbe, pourrais-tu nous dire comment se nomment les montagnes que l'on voit en arrière plan?
Merci et bonne journée.
Charles

[pascalgre]

Bonjour,

oui.. il y a des connaisseurs.. effectivement c'est la dent de Crolles. Le mont Aiguille se trouve plus au Sud de Grenoble.

Bon.. allez .. une petite photo de la chaine de Belledone qui abrite de magnifiques randonnées l'été et l'hiver ... le monde des skieurs ..

PS: pour la neige.. patience.. patience....




Cependant.. il est bon de conserver le fil directeur .. ici la pose des cloisons de l'avant du fuselage




Bonne journée à tous.. La passion est le moteur de nos rêves.. le travail son carburant

Pascalus

[pascalgre]

Bonsoir,
aujourd'hui.. un peu de repos des mains .. et on sollicite plus le cerveau.. enfin... surtout celui de Damien

Travail sur le tronçon arrière






et l’ébauche de la pièce qui servira d'articulation au stab




Bonne soirée à tous
Pascalus

[Philippe26]

çà a l'air sympa de travailler sur ces logiciels de dessin assisté.

Dommage, j'ai tout le temps, mais pas l'ordi capable de mouliner ces softs...

Il tourne encore sous X.P. (si si çà existe....) et ne mouline pas beaucoup, et surtout n'a plus assez de mémoire...

Mais je pense que je m'y serais pas mal amusé....

Philippe

[robinool]

Woooww Pascal !
Que de beauté!
Voir du travail aussi bien fait et réfléchi motive et laisse rêveur!

Toujours autant de précision accompagnée par le fiston.

Ca me redonne vraiment envie de re-sniffer de la poussière de balsa !!

Bon courage pour la suite, je vais suivre ça!

Sinon j'espère que tout le monde va bien chez les grenoblois

le bonjour de Toulouse!
Robin

[pascalgre]

Merci Philippe et Robin

Bonjour à Tous,

Bon.. les équipes sont à la recherche du second souffle avant de démarrer la construction de la partie arrière du fuselage...






de mon côté, les servos sont approvisionnés



et l'intégration des servos d'ailerons a débuté



sans oublier les derniers coffrages ....




Bonne journée à tous.
