Posté le: 17/03/2016 18:44 Sujet du message: |
|
|
|
Merci à tous, oui, j' en ai un peu bavé.C' est du rodo de 0.5 , les PET je ne connais pas , c' est mieux ? Non, je ne recommencerai pas
Le vent se lève ..... |
|
Revenir en haut de page |
|
|
Anonyme Serial Posteur
Inscrit le: 26 Jan 2006
|
Posté le: 17/03/2016 20:22 Sujet du message: |
|
|
|
PETG pour être exact.
Je plagie Vincent :
"Regarde chez Pascal, SilenceModel il a du PETG de 0.5, 0.7 et 1mm" |
|
Revenir en haut de page |
|
|
Greg Accro Posteur
Inscrit le: 29 Nov 2014
Localisation: Contes
Âge: 81
|
Posté le: 18/03/2016 00:09 Sujet du message: |
|
|
|
Parfait, merci, je note pour le prochain ....
Le vent se lève ..... |
|
Revenir en haut de page |
|
|
Greg Accro Posteur
Inscrit le: 29 Nov 2014
Localisation: Contes
Âge: 81
|
Posté le: 23/03/2016 13:28 Sujet du message: |
|
|
|

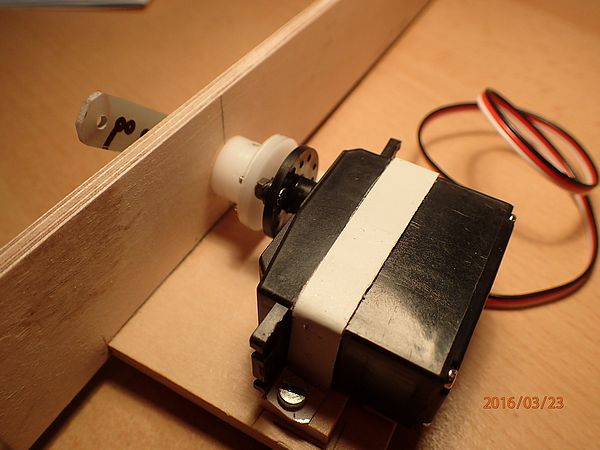

C' est parti pour les AF. Je n' aime pas le systus du bielle-manivelle pour actionner le AF car l' effort infligé au servo varie en fonction de l' inclinaison des bras ,ce qui oblige de surdimensionner ledit servo .Alors, je fais comme cela :
et

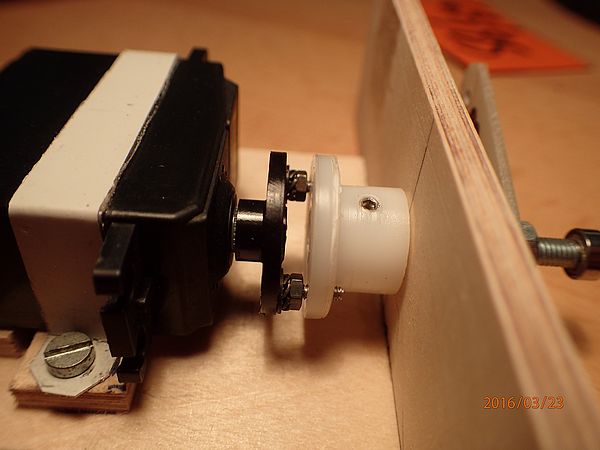

Le servo attaque directement l' axe de rotation du bras moteur.
J' ai encore pas mal de travail là dessus pour alléger, refaire les étriers de servo plus joli.... etc
Les axes de bras : tige fileté diam 4 portées usinées à diam 2.97(!) pour recevoir des roulements 7x3x3 ,et il en faut 8 ...
Les bras sont pris sur la tige filetée et serrés-collés entre 2 écrous de 4 ,faut pas que ça bouge !
Bon, je continue, ça sent bientôt la fin
Le vent se lève ..... |
|
Revenir en haut de page |
|
|
Greg Accro Posteur
Inscrit le: 29 Nov 2014
Localisation: Contes
Âge: 81
|
Posté le: 24/03/2016 20:09 Sujet du message: |
|
|
|
Gosse Katastrophe, en présentant le montage AF dans l' aile, le servo dépasse de 2 bons mm l' extrados .....
Bienfait, j' aurais dû faire une épure plus complète !
Le vent se lève ..... |
|
Revenir en haut de page |
|
|
CHAUSSEBOURG Maniaco Posteur
Inscrit le: 22 Sep 2010
Localisation: Touraine
Âge: 85
|
Posté le: 24/03/2016 20:16 Sujet du message: |
|
|
|
Ben alors? A nos âges, c'est pas permis de faire des erreurs pareilles! Ah ces lunettes!
*
C'est le genre de truc que je redoute le plus!
Tu vas bien trouver une solution: tout n'est question que de temps!
Pierre
Lorsqu'on est toujours en l'air, c'est qu'on n'est pas encore posé.
Johannes Walkowiak
LDC |
|
Revenir en haut de page |
|
|
Greg Accro Posteur
Inscrit le: 29 Nov 2014
Localisation: Contes
Âge: 81
|
Posté le: 24/03/2016 22:43 Sujet du message: |
|
|
|
Oui, j'ai été distrait !
Solution 1 : inverser tout le système pour placer le servo devant le longeron mais montage parfaitement acrobatique !
Solution 2 :servo HD 1711Mg Kyosho 5 kg.cm sous 6V, 29.5x11.5x31.5
avec roulements et ....12€ tu connais ?
Ils devraient arriver demain .
A+
Le vent se lève ..... |
|
Revenir en haut de page |
|
|
CHAUSSEBOURG Maniaco Posteur
Inscrit le: 22 Sep 2010
Localisation: Touraine
Âge: 85
|
Posté le: 25/03/2016 00:04 Sujet du message: |
|
|
|
C'est certainement la meilleure solution, en tous cas la moins compliquée pour toi!
Pierre
Lorsqu'on est toujours en l'air, c'est qu'on n'est pas encore posé.
Johannes Walkowiak
LDC |
|
Revenir en haut de page |
|
|
DOMINIQUE DIOT Incurable Posteur
Inscrit le: 03 Nov 2013
Localisation: Somme
Âge: 70
|
Posté le: 25/03/2016 09:39 Sujet du message: |
|
|
|
bonjour Grégoire,l'erreur est humaine mais c'est toujours chiant de revoir sa copie c'est ça la construction sinon c'est bien beau
Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
|
Greg Accro Posteur
Inscrit le: 29 Nov 2014
Localisation: Contes
Âge: 81
|
Posté le: 25/03/2016 10:04 Sujet du message: |
|
|
|
Merci de vos commentaires, Pierre et Dominique, cela ne devrait pas me retarder beaucoup, c' est sur, c' est contrariant, mais il y a des trucs plus graves: un coffrage qui gondole, une incompatibilité entre enduit et peinture. Le truc sympa dans notre activité c' est de savoir exactement d' ou vient la co---rie
Le vent se lève ..... |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 26/03/2016 00:37 Sujet du message: |
|
|
|
Bon tu a l'air de t'en tirer pas trop mal. Cela te coûte des Servos . Et puis si tout doit être pile poil sans soucis, autant s'acheter un rtf, ce ne serait ni intéressant ni vivant.
Bonne continuation
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
Greg Accro Posteur
Inscrit le: 29 Nov 2014
Localisation: Contes
Âge: 81
|
Posté le: 26/03/2016 09:28 Sujet du message: |
|
|
|
RTF ou custom ? toute la différence entre plaisir donné et plaisir conquis. Ce fût un sujet de rédaction quand j' étais petit.
Conclusion: la saveur du second est incomparable !
Le vent se lève ..... |
|
Revenir en haut de page |
|
|
Greg Accro Posteur
Inscrit le: 29 Nov 2014
Localisation: Contes
Âge: 81
|
Posté le: 31/03/2016 17:32 Sujet du message: |
|
|
|

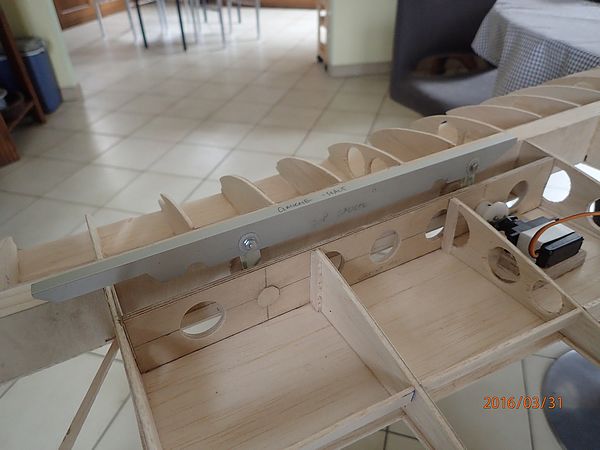

Et voila les AF ! reste à coffrer pour cacher la misère, j'ai encore bien la dessus ! mais ça fonctionne au petit poil, les servos Kyosho ont du couple à revendre, j'aurais pu mettre des mini servos...peut être !
