MessagePosté le: 16/11/2011 21:35    Sujet du message: Grunau Baby IIb 1:6 Krick – Baubericht Répondre en citant

Hallo zusammen,

möchte hiermit meinen (Wieder)-Einstieg in den Modellbau dokumentieren.

Nach der gesundheitlich bedingten Aufgabe des Segelfliegens vor ein paar Jahren habe ich mir nun den 1:6-Bausatz von Krick liefern lassen. Wenn ich schon nicht mehr selbst fliegen kann, dann möchte ich wenigstens bauen und natürlich auch fliegen, wenn auch in handlicher Größe Very Happy

Da mein Interesse vornehmlich bei Segelflugzeugen besteht, die älter als ich sind (habe bis 2002 einen Bergfalke II Bj. 1955 in 1:1 besessen Confused ), passte der Bausatz in 1:6 einfach. Gleich mit einem Projekt nackt vom Plan wollte ich nicht beginnen.

Da ich aus mir naheliegenden Gründen gern bei Modellen unterhalb 5 kg bleiben möchte, soll es auch nicht gleich so groß werden. Dass es »nur« ein Grunau Baby ist – seht es mir nach. Da hängen persönliche Erinnerungen dran und es ist für den Einstieg ein Modell, welches schaffbar ist.

Bis jetzt ist neben dem Höhenleitwerk im Rohbau der Rumpf schon so weit fortgeschritten, dass etwas zu sehen ist, was schon irgendwie nach Flugzeug aussieht.

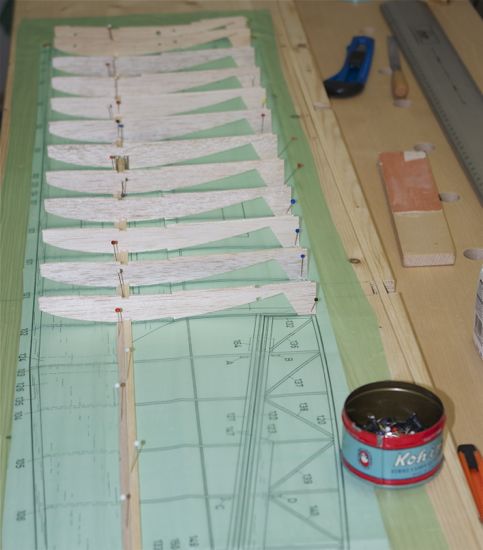

Anbei ein paar Fotos vom jetzigen Stand. Sollte jemand Anmerkungen anbringen wollen, immer her damit Cool

Vor allem würde ich mich freuen, wenn jemand 1) mir Empfehlungen für Servos geben kann und 2) Tipps, wie ich die Servos für HR und SR sowie Akku und Empfänger im Rumpf einbauen könnte. Platz wäre ja genug.

Fotos in etwas höherer Auflösung findet Ihr unter http://flug.aneinaus.de

Beste Grüße, Karsten.
