Pieces souples sous SWD

[djGiant]

Bonsoir a tous,

J'essaye de faire un fuselage en assemblage avec des pièces souples (dans ce cas les cotés du fuseau). Est-ce que quelqu'un a déjà utilisé cette fonction ? Je veux réunir les deux cotés à la queue.





Merci.

Didier

[asw15]

hello

il te faut utiliser la fonction pliage dans les fonctions de chaudronnerie, ensuite tu peux utiliser la fonction dépliage pour la remettre à plat
Je ne peux pas etre plus précis, je n'ai pas SW sous les yeux, mais c'est la bonne piste
a+ Guillaume

[hermann]

Salut Didier,

J'ai testé pour la première fois ce soir la fonction déformation.
Je pense qu'elle répondra à tes souhaits car elle permet de déformer progressivement et selon des courbes ajustables les flancs de ton fuselage.Menu : Insertion/deformé.

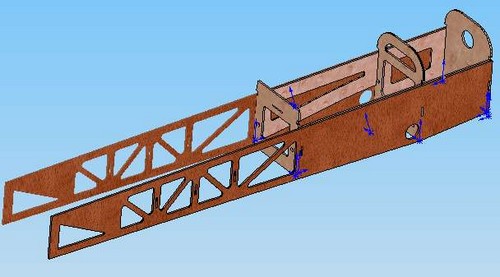

Ci joint un fichier SLDW et des photos d'un petit essai.
J'ai volontairement laissé les esquisses visibles pour voir les positions de départ et la forme d'arrivée. Evidemment je suis parti de forme volumique.Il existe d'autres fonctions plus complexes qui peuvent rendre le meme service.(façonner)

Viel spaß

Charles

[djGiant]

Merci Charles. Je suis en train de modifier mon dessin.

[hermann]

Coucou Guillaume
(Et oui c'est bientôt le printemps)

En relisant les échanges sur le sujet pièces souples , je me suis rendu compte que j'avais surenchiri trop vite par rapport à ta proposition.
Ta solution répond à des cas de figure, la mienne à d'autres situations. Tout dépend en fait du type de déformation que l'on souhaite obtenir au final, à l'utilisateur de faire son choix.
En résumé excuse moi d'avoir répondu trop vite sans considérer ta proposition.
Un type de déformation que j'ai recherché (et pas trouvé ou maitrisé) est une déformation élastique qui reproduirait la courbe cette fois ci naturelle du matériau utilisé.!!!

A part ça : ça vol dans les Pyrénnées en ce moment ?

A +

Charles

[hermann]

Didier,Guillaume,

J'ai continué ce matin à fouiller dans les divers fonction de SLDW et je suis tombé sur une fonction : "Flexion"qui s'approcherait un petit peu plus de ce que je disais rechercher dans mon dernier message.
Sans toutefois prendre en compte la réelle flexion d'un matériau cette fonction permet de maitriser complètement la déformée d'un flanc de fuselage plat.
A voir et tester donc.

Charles

[djGiant]

Bonjour,

Chacune des options est intéressante, elle impose de connaître les dimension de la déformation. N'est-on pas capable de faire une déformation naturelle au moment de l'assemblage simplement en specifiant le type de souplesse ? J'ai essayer de faire un sous assemblage ou on peu définir l'option "rigide" ou "flexible".

[djGiant]

Bonjour Charles et Guillaume.

La fonction flexion est assez sympa. Je dois avoir un problème de compréhension de la logique SWD. J'essaye de faire comme la réalité. a) faire un flanc, b) mettre une option matière flexible (mais sans déformer la pièce maintenant) c) faire mon assemblage ajouter mes couples, et d) ensuite contraindre le coté a épouser les couples (mariage forcé en somme). Est-ce possible sur SWD ?

En ce moment, on est en train de former la pièce avant l'assemblage. Avez vous vu l'option "rigide" ou "flexible" dans le sous assemblage ?

A+ et bon week end.

[asw15]

[hermann]

[asw15]

+1

[djGiant]

Oui chef je vais donc le tordre avec une courbe. J'en rêvais déjà. J'y retroune...

[hermann]

Hello Didier,

T'es toujours là ?? tu n'as pas abandonné j'espère ?
En me relisant j'ai vu que j' y suis allé un peu fort et ne voyant pas de réactions je me pose des questions .
En attendant , pour me faire pardonner j'ai démarré un petit tuto sur la modélisation d'un fuseau que je mettrai sur le site à la fin de la semaine.

A plus

Charles

[djGiant]

problem. ça boom C'est toujours bien d'avoir un avis, ça aide et tu me fais progresser, donc . Je suis sur l'helice en ce moment. Nous reflechissons sur la realisation . Le mecanisme évolue. Pas encore terminé. Je te fais passer un draft.

A+

[hermann]

Didier,

Chose promise ,chose due , ci joint un petit TUTO sur ma façon de voir la modélisation d'un fuseau.
Faute de temps je ne me suis pas trop étalé en explications, donc si pbs et difficultés me contacter.
Dans le fichier ZIP il y a un .ppt d'explicatons et un SLDW natif qui permet dans tous les cas de retrouver l'arborescence et en cliquant sur chaque fonction de mieux en comprendre l'utilisation .
Il y également comme tu l'avais demandé dans un autre sujet un exemple de réalisation de film.Ca se situe dans la fénêtre principale de SLDW en bas à gauche à coté de l'onglet Modéle : animation.
Guillaume tu noteras que j'ai bien pris note de tes remarques concernant
l'utilisation du fractionnement.

Viel spass

Charles

[djGiant]

Qu'il est beau le tuto !!! Bravo.
