Tableaux de bord et Instruments  Planeurs

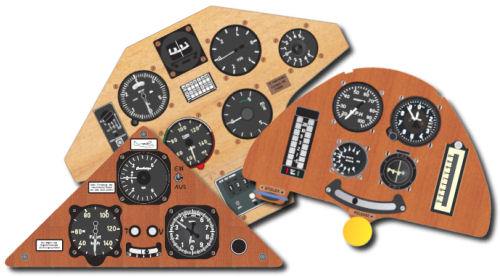

Merci à Frank Robbert (Modellflug Verein à Poppenhausen) pour tous ces dessins vectoriels (.pdf) de tableaux de bord.

Planche de bord pour maquette à l'échelle 1/3 - 1/4,5 - 1/4 - 1/5


Cliquez sur l'image pour ouvrir la planche d'instruments en trés haute résolution (2100x1400 pixels-460 Ko), ensuite clic droit/ enregistrer l'image sous... la copier sur une disquette, et la faire tirer sur papier photo brillant 10x15 cm, chez un professionnel (Phox ou autre... 0,50 euro)

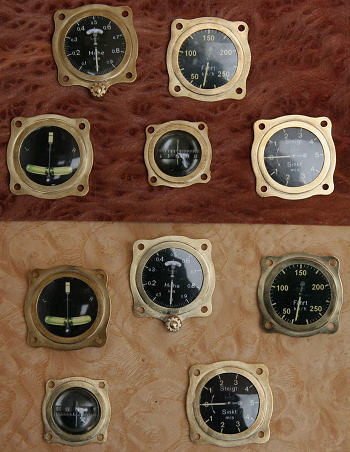

Tableau de bord en contre plaqué 1,5mm, joint fibre rouge de plomberie, rhodoïd: ne pas coller à la cyanolit qui blanchit le vitrage. 2 couches d'enduit nitrocellulosique ou vernis et peinture noir mat Humbrol.

Comment faire soi même ses planches à imprimer:

Ouvrir son logiciel de retouche d'image
Considérons un nouveau fichier blanc ou noir... de 2100 pixels x 1400 pixels qui représente un tirage papier photo brillant 10 x 15cm
imaginons un vario de 10cm de diamètre a tirer a l'echelle 1/5 donc 2cm de diamètre.
2cm par rapport a un tirage de 15 cm de large ça fait un rapport de 7,5
le fichier de base faisant 2100 pixels divisé par 7,5 = 280 pixels
donc le vario doit faire 280 pixels de diamètre
avec le logiciel de retouche d'image
-recadrer carré autour du diamètre du vario
-regarder les propriètés de l'image (taille en pixels)
-redimensionner à 280 pixels
-copier cette image et la coller (comme calque, cela permet de déplacer ensuite chaque instrument individuellement sur la planche) sur le nouveau fichier vierge de 2100 pixels
faire la même chose pour tous les instruments, on a donc une planche d'instruments de 2100 pixels x 1400 pixels,
il suffit d'en faire faire un tirage papier couleur brillant chez un photographe ou à une borne photo libre service
On peut travailler avec des tailles différentes, mais rester en haute résolution, ne pas descendre sous 2100 pixels, l'image risque d'être moins précise et jolie, tout est une question de ratio taille en mm/pixels.

Instruments Anciens SMITHS Aviation

Cliquez sur les images pour les télécharger

Planche directement imprimable en 10x15
Echelle d'instruments au 1/5eme

Echelle 1/4
Les mêmes dans leur plus haute résolution, afin de faire la mise à l'échelle, vous même

Echelle 1/3

Exemple de réalisation sur le MG9a
Clic sur l'image


Cliquez pour Agrandir

Crochet de remorquage AERAZUR Air 12 (cliquez pour voir le fonctionnement)

Photos et Plan pour une réalisation Maquette

Catalogue AERA - Instruments pour Planeurs
