MessagePosté le: 21/07/2019 22:49    Sujet du message: La Seb'aile Répondre en citant

Bonsoir à tous,
je vous dévoile mon futur projet : la Seb'aile Very Happy
Les innombrables modèle présentés sur les vidéos de John Wood… m'ont incités, pour étendre mon champs de vol, à me rapprocher d'une petite aile volante que je vais essayer de traiter façon "rétro".

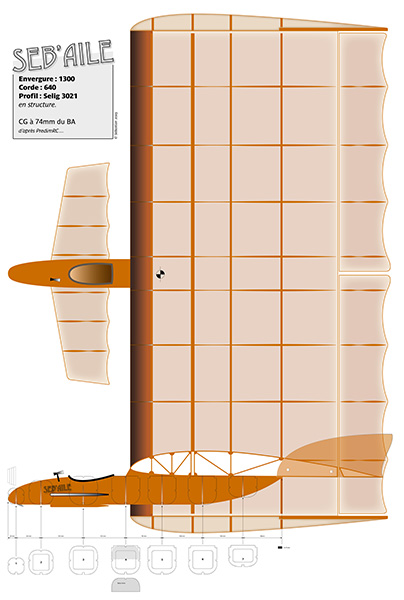

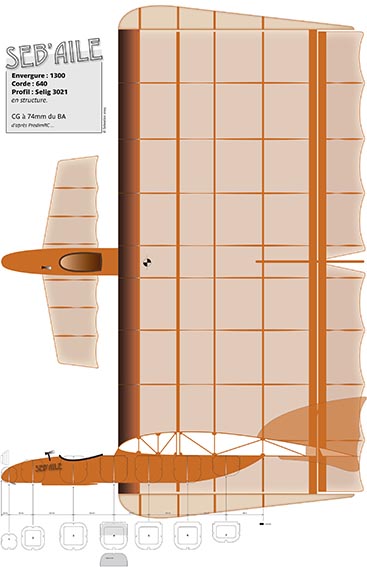

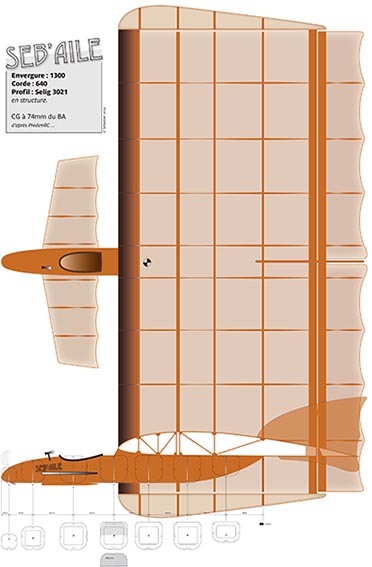

En voici une simulation dans les grandes lignes / Edit : j'ai ajouté des saumons pour le look



Avec une envergure de 1300, une corde de 640, une longueur de 940, des nervures en structure avec bords de fuite en câbles galbés, un cockpit ouvert (peut-être avec pilote), un fuselage avec de belles entures… et un recouvrement des surfaces portantes en diacov dans un esprit "bois et toile" Very Happy
Peut-être quelques artifices (comme un tube de pitot) viendront parachever l'esprit vielle toile…
L'articulation des flaperons sera faite par pivots en respect-continuité du profil envisagé (un Selig 3021).
Ce projet va doucement germer et progresser pour un envol au printemps prochain ?
Mon challenge sera de me limiter dans les bons choix de structure pour ne pas faire trop lourd Laughing
à suivre, doucement.
Bons vols et constructions nouvelles à tous !
Sebastian



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
…………
Sebastian


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Sed
Accro Posteur
Accro Posteur


Inscrit le: 13 Mai 2015

Localisation: Villeurbanne
Âge: 53 Taureau

MessagePosté le: 22/07/2019 07:17    Sujet du message: Répondre en citant

Waouh Shocked , super original comme projet ! Vivement le démarrage. Vraiment sympa cet engin [clap] [clap] !


Serge
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
jean-jacques stannard
Fidèle Posteur
Fidèle Posteur


Inscrit le: 21 Nov 2012

Localisation: 62 Bavincourt
Âge: 66 Poissons

MessagePosté le: 24/07/2019 10:33    Sujet du message: la Seb'aile Répondre en citant

Bonjour Seb ! Beau projet ! [clap] [clap] C'est un beau défi ,il va falloir faire léger et solide ; à ce sujet , les moustaches de devant vont être sollicitées aux atterros , une fixation -fusible serait bienvenue ?
En tout cas, j'aime bien ton esprit créatif; tout à fait comparable à ce qui se faisait "au vingtième siècle", voir les MRA des années 60, 70, Beaucoup de modélistes étaient plus "chercheurs en aéronautique " que consommateurs d'objets volants préts à crasher !!!! Wink
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
gerard25
Accro Posteur
Accro Posteur


Inscrit le: 30 Déc 2009

Localisation: Montbeliard , Selestat
Âge: 70 Bélier

MessagePosté le: 24/07/2019 10:57    Sujet du message: Répondre en citant

Super idée Bravo [clap] [amen] [clap] [clap]

Petit souhait : faire le plan en DAO pour que les personnes intéressées par la reproduction de cette idée puissent le modifier facilement

Encore Bravo et bonne construction

Gerard
[vieux]



Un atterrissage est considéré comme terminé quand tous les morceaux de l'aéronef sont au sol
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
hermann
Accro Posteur
Accro Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 24/07/2019 11:14    Sujet du message: Répondre en citant

Bonjour Sébastien.

Très beau projet et original. [clap] [clap]

Aurais tu une ou deux photos en vue tridimensionnelle ?

Penses tu vérifier les capabilités aéro avec PrédimRc ?

Si tu as des soucis avec son utilisation, je pense que Franck n'est jamais contre un petit coup de main et conseils.( selon sa dispo.)

Bonne construction

Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Incurable Posteur
Incurable Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 55 Scorpion

MessagePosté le: 24/07/2019 12:11    Sujet du message: Répondre en citant

Bonjour à tous,
merci pour l'accueil de ce futur projet Very Happy
Solide… je sais faire ; léger… pas toujours Laughing
et dans un esprit "maquette" les matériaux sont + lourds qu'en utilisant simplement du balsa plume et cet entoilage transparent…

@ Gerard, Pour un visuel en 3D, je ne suis pas équipé et je ne sais pas faire Embarassed
Mes "plans" sont en 2D, sommaires mais suffisants pour qui sait adapter sa construction en suivant les grandes lignes. Le visuel que j'ai fait me permet de visualiser le concept ; j'en ai tracé un plan en 2D.

@ Charles, Pour ce projet, je suis parti du modèle d'aile volante de John Wood… adapté à ma sauce, comme d'ab.
Son modèle bleu et blanc est visible sur yoututube…
https://www.youtube.com/watch?v=70q6M9dmmDE
Sur la vidéo, on voit une fente de volet sur le plan canard… mais je n'ai pas l'impression qu'il soit mobile… vu le bras de levier je prévois un plan totalement fixe.

Je n'ai pas contacté Franck, mais ma version basic de PredimRC m'a permis déjà de dégrossir le CG sur ce genre de géométrie "canard" qui va me permettre de bien répartir les masses.
Autant que je sache, John W . construit plutôt light, ce qui est difficile à transposer dans un esprit "rétro" ; je vais essayer de faire au + léger possible avec une structure toute en structure… c'est pas gagné [humm]
Mais rien ne dit que je n'augmenterais pas un poil l'envergure (déjà +10cm avec rajout de saumons) et ne pas en faire un "fer à repasser" pour profiter de petites conditions, sans être un malade d'accro… c'est pas mon style Laughing
à suivre



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
…………
Sebastian
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
hermann
Accro Posteur
Accro Posteur


Inscrit le: 25 Mai 2006

Localisation: Région Parisienne

MessagePosté le: 24/07/2019 15:39    Sujet du message: Répondre en citant

Embarassed Embarassed
Merci pour la vidéo , je ne connaissais pas cette machine et ça recentre un petit peu les choses.
Je pensais que tu démarrais de zéro. Donc, en fait PrédimRc presque inutile. Sad
Mais dans tous les cas , un projet bien sympa et une drôle de machine en la réadaptant à Rétroplane. [clap] [clap]
Charles
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Incurable Posteur
Incurable Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 55 Scorpion

MessagePosté le: 24/07/2019 16:29    Sujet du message: Répondre en citant

Je verrai bien ce que ça donne ; avec des petits débattements et un pilotage calme ça devrait être sympa. Et pas besoin de remorque de transport Laughing

38,2° sur mon très fiable thermomètre de couche, à l'ombre…
donc direct atelier-cave et je ne résiste pas aux premières découpes histoire de concrétiser ce projet Very Happy
Tous les couples du corps en cp de 3.








Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
…………
Sebastian
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
gerard25
Accro Posteur
Accro Posteur


Inscrit le: 30 Déc 2009

Localisation: Montbeliard , Selestat
Âge: 70 Bélier

MessagePosté le: 24/07/2019 19:21    Sujet du message: Répondre en citant

Un 2D me suffit largement

Encore bravo pour cette idée [clap] [clap] [clap]

Gerard
[vieux]



Un atterrissage est considéré comme terminé quand tous les morceaux de l'aéronef sont au sol
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
sebastian92
Incurable Posteur
Incurable Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 55 Scorpion

MessagePosté le: 28/07/2019 23:14    Sujet du message: Répondre en citant

Bonsoir,
sur un coin de chantier, histoire de valider mes découpes, les premiers assemblages du corps, partie AR



Structure en 5x5 pin et 5x2 pour suivre la courbure de la partie AR.
L'assemblage de la "quille" ' (10x5 en pin) est avec encoches à mi-bois sur les couples.

Trêve de plaisanterie… L'objectif de la semaine à venir, c'est la préparation pour notre rencontre à Chantemerle Very Happy

à suivre



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
…………
Sebastian
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Incurable Posteur
Incurable Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 55 Scorpion

MessagePosté le: 15/09/2019 16:20    Sujet du message: Répondre en citant

Bonjour à tous,
comme mon petit jardin a bien souffert cet été, mais aussi bien poussé (surtout liseron et lierre) [argh] y'a du taff !
Entre taille, tonte, arrachage… la "SEB'AILE" est à nouveau en chantier Very Happy Comme la surface n'est pas développable pour des panneaux de ctp, début de lattage du fuselage en baguettes de différentes largeurs débitées dans une planche de balsa dur de 2. Je ferais par la suite un beau placage croisé en diagonale de fines feuilles de bois de couleurs différentes pour un bel effet (enfin j'espère).
Je sent que ça va être long cette histoire…, donc préparation en vue du gabarit des nervures en treillis qui seront faites tranquillement en parallèle.



Collage "à la blanche" 10 min.
à suivre Confused



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
…………
Sebastian
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Incurable Posteur
Incurable Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 55 Scorpion

MessagePosté le: 18/09/2019 20:03    Sujet du message: Répondre en citant

Bonsoir à tous,
ah… ces nervures en structure… c'est exitant ! mais purée que c'est long Laughing
Il fallait vraiment que je m'y mette pour valider mes dessins
Découpe du moule et des appendices de bec de BA et pivot d'ailerons






Et c'est parti pour la pose des baguettes ; intrados et extrados ont trempés à moitié de courbure dans une bouteille d'eau et légèrement courbées à la main.
Au niveau du longeron, j'avais prévu un caisson formé de baguettes de pin en 10x3 coffré en ctp de 1mm, mais ce gabarit de calage m'a paru bien lourd (mais cependant très rigide). Comme j'étais sur ce treillis, j'ai décidé que le longeron principal serait finalement en baguettes de 10x5 sans coffrages ; juste des goussets aux raccords = légèreté et solidité Wink









à suivre au démoulage Very Happy



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
…………
Sebastian
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Sed
Accro Posteur
Accro Posteur


Inscrit le: 13 Mai 2015

Localisation: Villeurbanne
Âge: 53 Taureau

MessagePosté le: 18/09/2019 20:28    Sujet du message: Répondre en citant

[clap] [clap] Toujours aussi propre tes constructions !
C’est vrai que c’est long ces nervures en structure, mais le jeu en vaut la chandelle.
Vivement la suite Very Happy !



Serge
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Incurable Posteur
Incurable Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 55 Scorpion

MessagePosté le: 18/09/2019 21:20    Sujet du message: Répondre en citant

… démoulage… et hop, ma première nervure en treillis [anniv3]



et en situation histoire de mieux visualiser quelques volumes



à suivre les goussets Laughing et il m'en reste 11 à faire MDR



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
…………
Sebastian
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
bocorvin
Accro Posteur
Accro Posteur


Inscrit le: 17 Aoû 2015


Âge: 73 Vierge

MessagePosté le: 18/09/2019 22:37    Sujet du message: Répondre en citant

Hello Sebastian,

Nice project [clap] [clap] and it flies very nicely!
You build beautiful and I'll follow your project with attention!

Vincent
