Et bien Eric tu n'as pas chômé durant ce mois passé. Joli paquet de nervures, je sens que l'on va bientôt voir l'assemblage de tout ça.
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
patte de loup Incurable Posteur
Inscrit le: 25 Jan 2006
Localisation: Alsace (Strasbourg)
Âge: 65
|
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
Posté le: 21/06/2016 21:08 Sujet du message: |
|
|
|

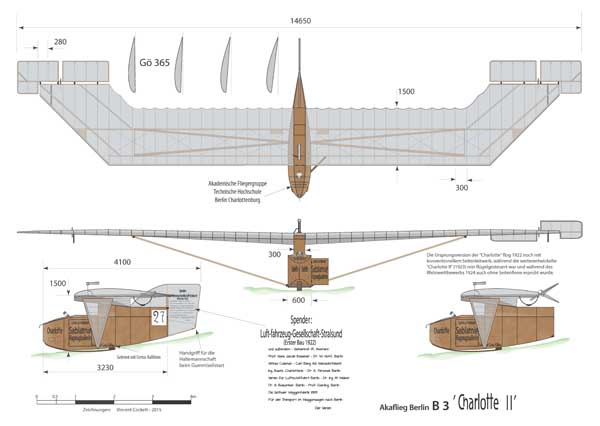

Merci Patrick, j'avais déjà ce plan de Vince Cockett que m'avait fait parvenir Marc H.
C'est ce plan qui m'a permis de commencer la conception avec Devfus et Devwing.
Quelques photos prises sur mon plan de travail avec mon téléphone. Excusez la qualité.

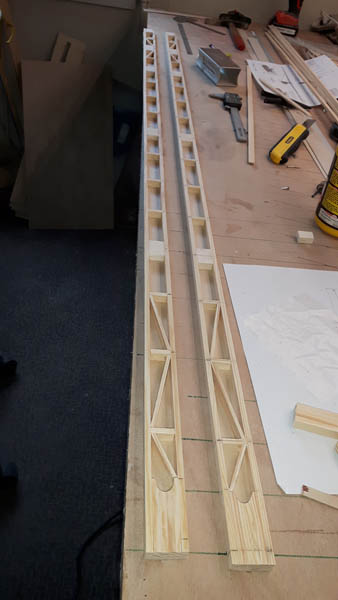

D'abord les longerons (pin 10x5 et flanc CTP 1mm)

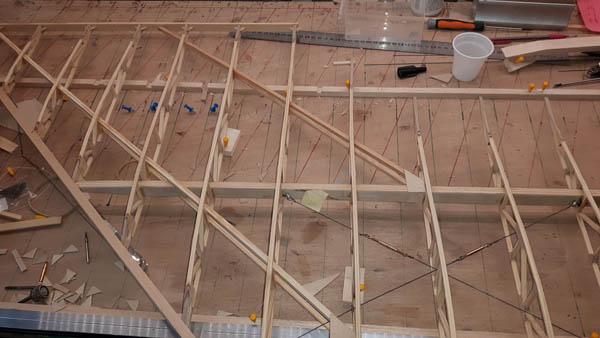

puis l'assemblage de l'aile droite

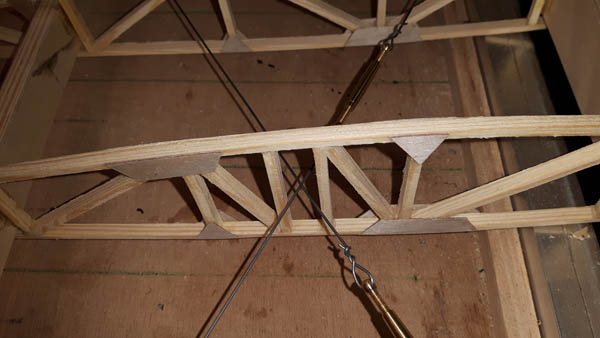

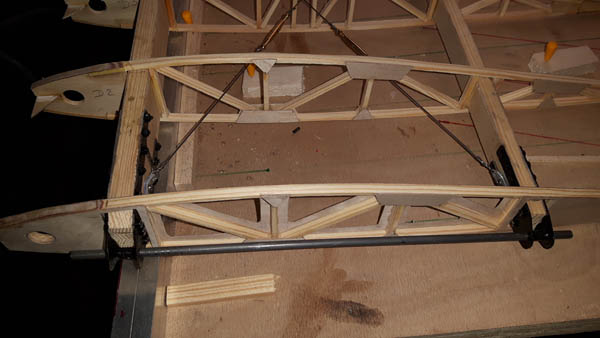

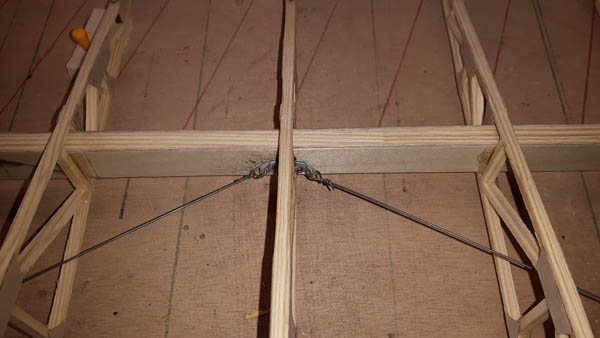

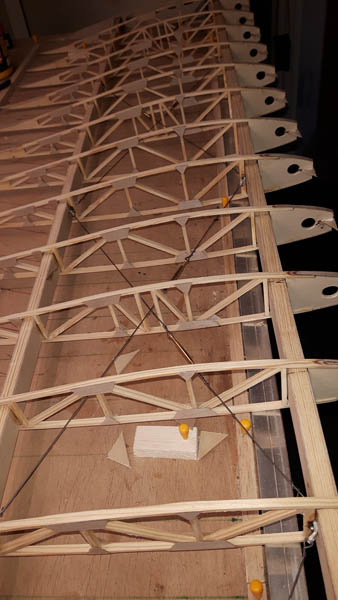

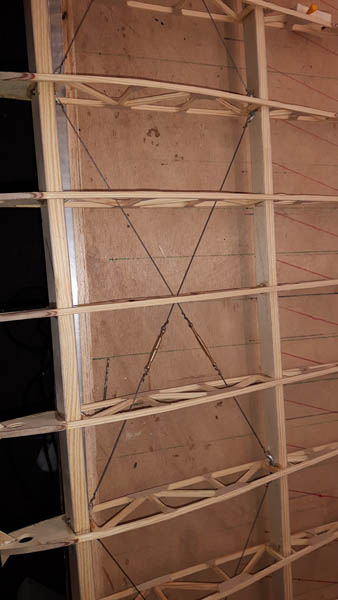

Détail sur les tendeurs en diagonale pour raidir l'aile en torsion. Je les ai faits en corde à piano 0,8mm pour suivre les principes décrits dans le bouquin de Hans Jacobs (Werkstattpraxis für den bau von segelflugzeugen 1935)
Et les ferrures d'emplanture (purement inventées car je n'ai aucune photo, mais plausibles)
La nervure d'emplanture n'est pas encore collée. Elle le sera le jour de la mise en croix pour être bien plaquée au fuselage.
A+ Eric
PS: Marc, tu as posté un schéma des commandes du Charlotte B3. Pourrais-tu m'envoyer le fichier par e-mail. Thanks.
Eric
|
|
Revenir en haut de page |
|
|
CHAUSSEBOURG Maniaco Posteur
Inscrit le: 22 Sep 2010
Localisation: Touraine
Âge: 85
|
Posté le: 21/06/2016 22:53 Sujet du message: |
|
|
|
C'est beau Eric! Où trouves-tu les ridoirs?
Pierre
Lorsqu'on est toujours en l'air, c'est qu'on n'est pas encore posé.
Johannes Walkowiak
LDC |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 06 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 22/06/2016 10:38 Sujet du message: |
|
|
|
Pour Pierre, je me permets de répondre avant Eric, moi je trouve mes ridoirs chez Cap-Maquette à Nantes, c'est un spécialiste bateau, il a tout ce qu'il faut.
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
CHAUSSEBOURG Maniaco Posteur
Inscrit le: 22 Sep 2010
Localisation: Touraine
Âge: 85
|
Posté le: 22/06/2016 11:33 Sujet du message: |
|
|
|
OK merci. Il m'en faudra quatre pour "mâter" mon Bardin!
Pierre
Lorsqu'on est toujours en l'air, c'est qu'on n'est pas encore posé.
Johannes Walkowiak
LDC |
|
Revenir en haut de page |
|
|
sebastian92 Serial Posteur
Inscrit le: 01 Sep 2015
Localisation: Hauts de seine
Âge: 60
|
Posté le: 22/06/2016 12:00 Sujet du message: |
|
|
|
Juste pour info, avec un vaste choix, les ridoirs sont 2 à 3x moins chers chez Topmoumoutte
je précise que je n'ai aucunes actions chez eux
Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
|
Anonyme Serial Posteur
Inscrit le: 26 Jan 2006
|
Posté le: 22/06/2016 12:58 Sujet du message: |
|
|
|
Exact mais ne piquez pas les ferrures plates ou rainurées en 2,5 ou 3mm, Michel et moi les utilisons pour faire nos charnières... |
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
|
Revenir en haut de page |
|
|
Anonyme Serial Posteur
Inscrit le: 26 Jan 2006
|
Posté le: 23/06/2016 08:00 Sujet du message: |
|
|
|
Le schéma n'est sans doute que schématique précisément et ne représente peut-être que la pointe de l'aile qui est bien triangulaire et non une aile entière..En tout cas, il accompagnait la doc fournie mais Vince saura sans doute.. |
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
Posté le: 11/08/2016 18:15 Sujet du message: |
|
|
|
Bonjour à tous,
J'ai été privé de dessert en Juillet ( pas pu aller à Retroplane pour cause de boulot), mais je me rattrape en aout.
Je remonte de la cave le fil de la construction de ma Charlotte II B3.

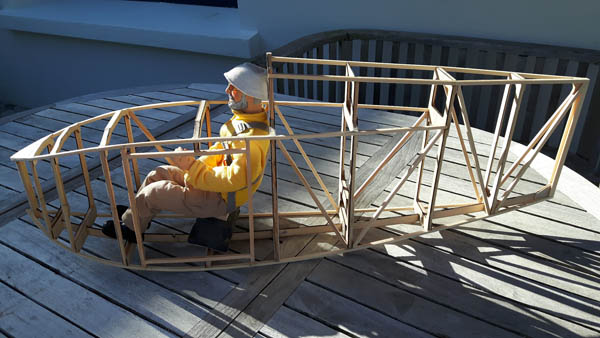

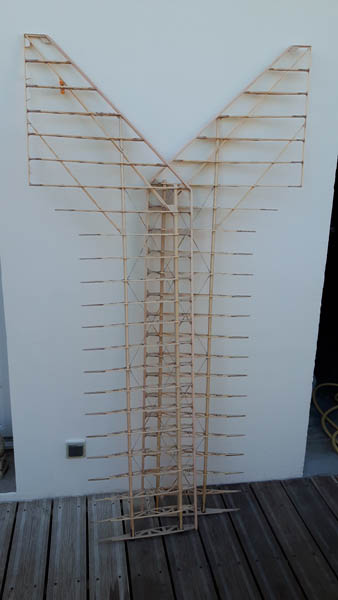

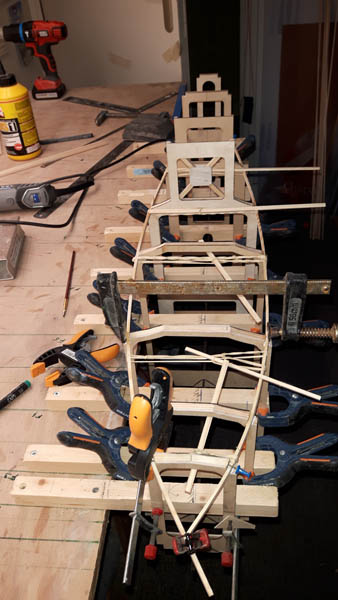

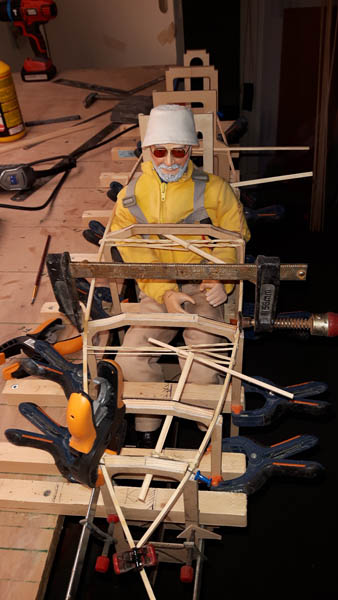

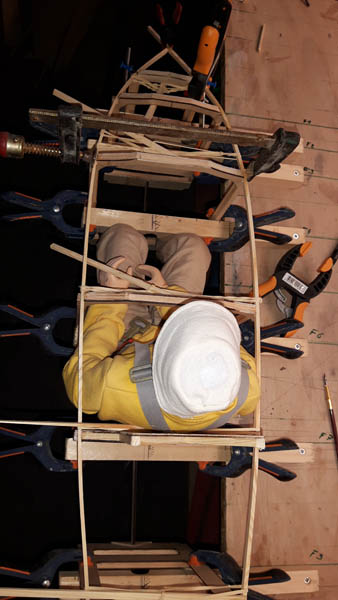

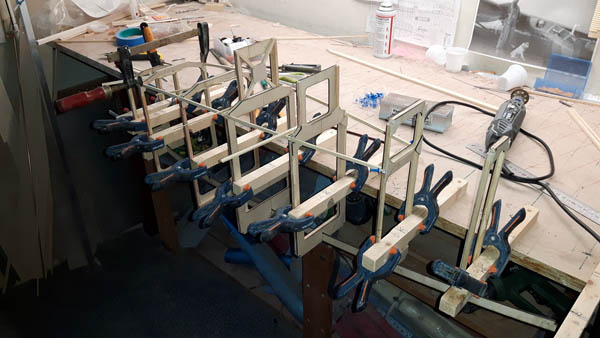

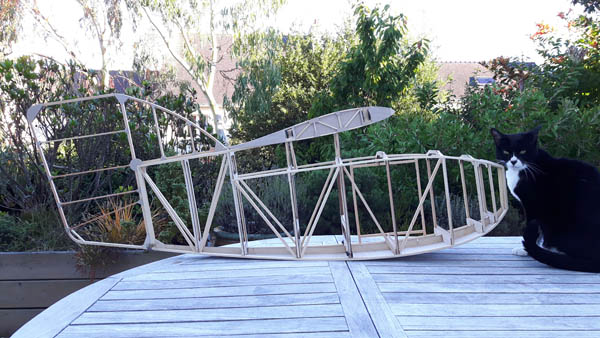

J'ai maintenant 2 ailes terminées en structure, et un fuselage en cours d'assemblage.

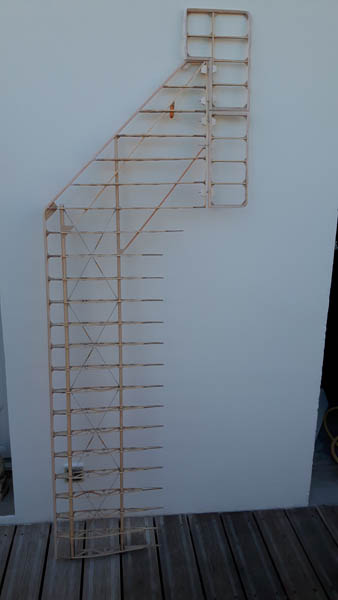

La suite en photos
Il y a encore du travail, mais les essais secrets devraient se dérouler à l'automne (parce que si j'ai bien compris le règlement de Rétroplane 2017, le premier vol doit se faire à Vauville).
Stay tuned.
Eric.
Eric
|
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: En la playa, bajo el sol
Âge: 60
|
|
Revenir en haut de page |
|
|
jean claude Crétal Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
Posté le: 11/08/2016 18:57 Sujet du message: |
|
|
|
Eric, oui je pense aussi faire quelques réglages à l'automne et le vrai premier vol à Vauville. Comme ça s'il y a de la de casse on aura le temps de tout remettre en ordre. On pourra ainsi rêver d'une séquence souvenir sur la vraie pente de l'époque qui existe encore même si quelques haies ont poussé dessus depuis.
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
Revenir en haut de page |
|
|
Jean-Paul Incurable Posteur
Inscrit le: 31 Juil 2008
Localisation: 34590 MARSILLARGUES
Âge: 77
|
Posté le: 12/08/2016 08:20 Sujet du message: |
|
|
|
Eric, tu as embauché notre ami Claude L. pour piloter ton planeur ?
JP
Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà. |
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
Posté le: 16/08/2016 21:14 Sujet du message: |
|
|
|

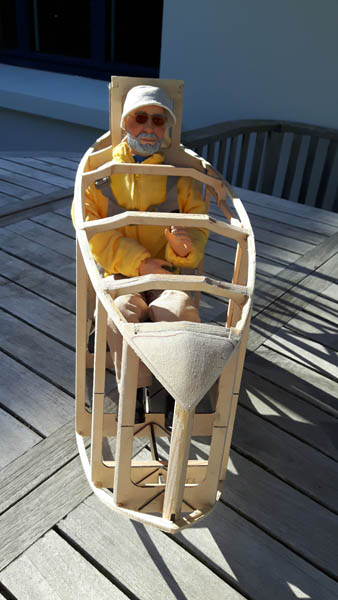

Oui je paie Claude (ou plutot sa figurine vaudou) comme pilote d'essais mais n'en parlez pas c'est top secret.
Ce pilote a volé pendant 4 ans en Ventus 2CX, mais il s'est lassé de ses performances excessives pour revenir au vrai vol à voile: finesse 6 et VNE à 60km/h..

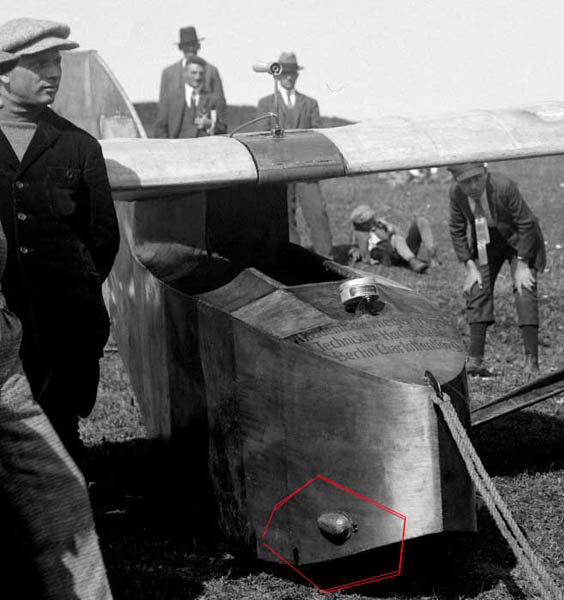

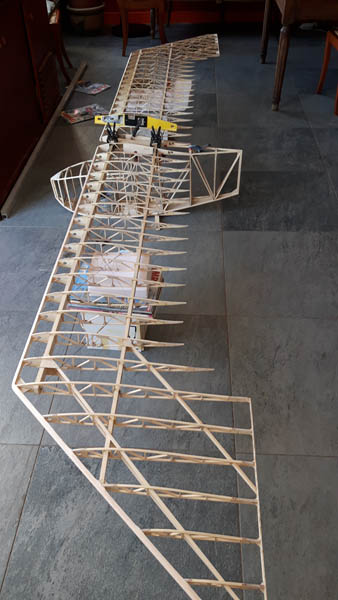

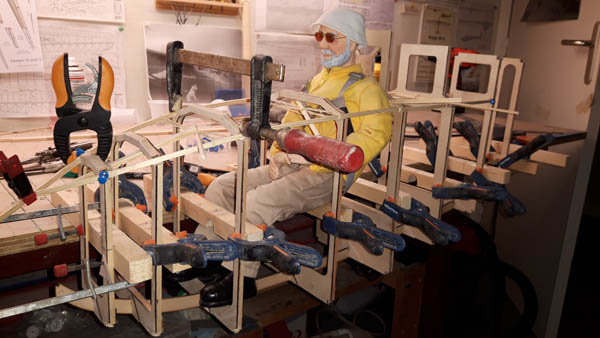

Maintenant que j'ai 2 ailes et un fuselage, je suis passé à la mise en croix ce week-end. Comme je fais la conception du modèle au fur et à mesure de la construction, je me suis creusé la tête pour fixer les ailes au fuselage.
je n'ai aucune info du modèle grandeur donc j'ai inventé. Et ça a été un peu laborieux.
Pourquoi: parce que le longeron principal est dans le vide au dessus de la tête du pilote, en porte-à-faux.

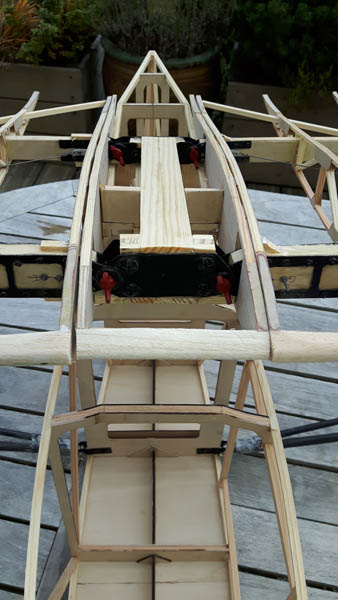

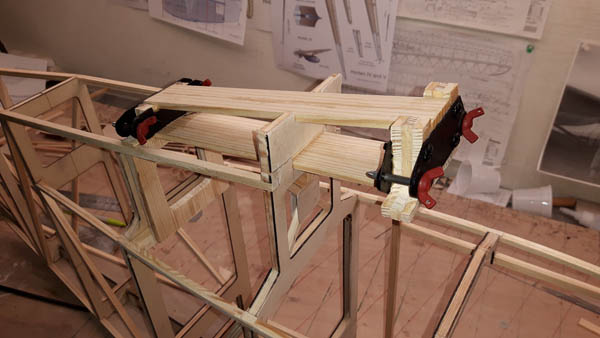

J'ai donc construit cette structure assez massive sur le dessus du fuselage sur laquelle les ailes se fixeront avec des ferrure boulonnées. Je ne voudrais pas que l'ensemble s'arrache au 1er cheval de bois.

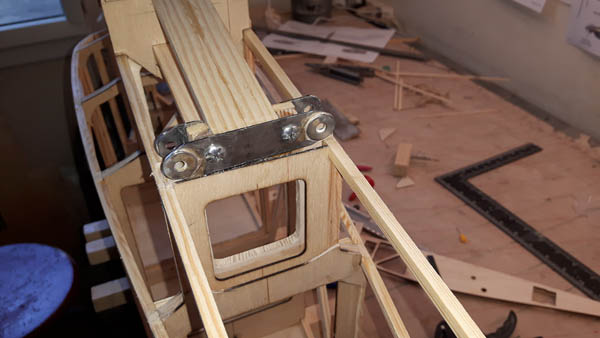

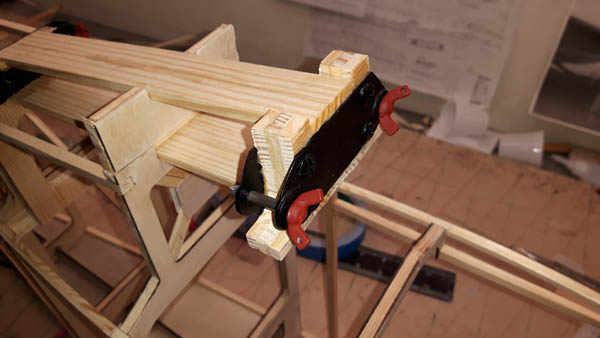

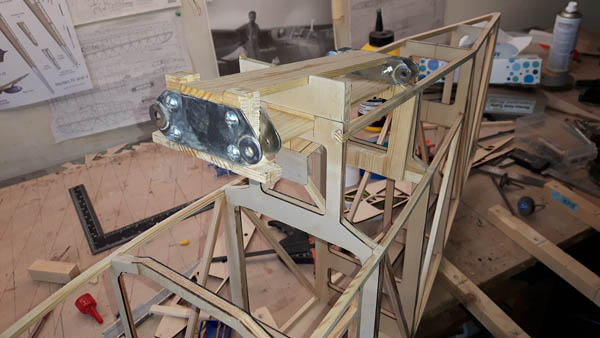

Les ferrures sont faites en tôle acier de 15/10 renforcées avec des rondelles brasées.

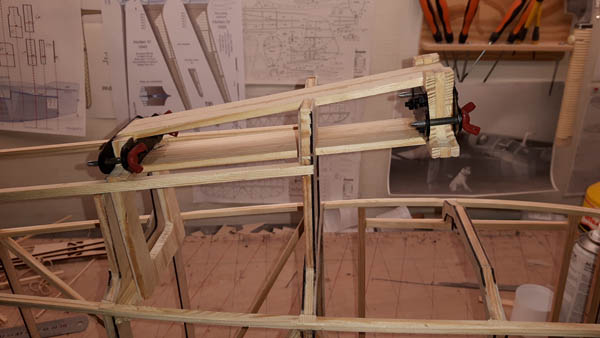

Les goupilles sont faites à base de corde à piano 4mm et écrous papillon brasés. Elles seront sécurisées en place par des goupilles beta. Un peu de peinture noire et rouge et le tour est joué.

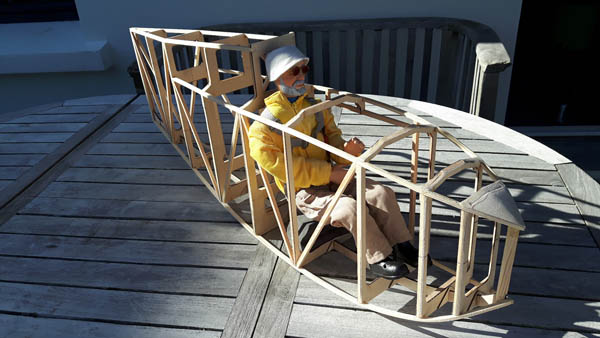

Voila à quoi ressemble mon oiseau berlinois
Je me demande si ça va voler? Faut dire que je ressorts perturbé de l'expérience Horten IV
A+
Eric
|
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
Posté le: 16/08/2016 21:24 Sujet du message: |
|
|
|
J'ai oublié: je réserve le numéro de course 27
Eric
|
|
Revenir en haut de page |
|
|
DELRIEUPierre Psycho Posteur
Inscrit le: 28 Jan 2006
Localisation: Arvert 17530
Âge: 74
|
Posté le: 17/08/2016 11:07 Sujet du message: |
|
|
|
Beau travail Eric
Pierre
Vieilles toiles à Peyresourde et Papy's Flying Club 17 à la Madeleine
Signé les copains |
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 17/08/2016 15:34 Sujet du message: |
|
|
|
Mais si cela va voler Eric , peut être mal mais ça va voler
J'adore cette aile, tu aurais du la faire en 6m comme le Kakadu de Marc de vas le regretter
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 06 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 17/08/2016 21:51 Sujet du message: |
|
|
|
Joli travail Eric. Bien sûr que ça va voler. En l'air ça va toujours, c'est à l'approche du sol que ça se gâte en général !
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
Philippe26 Psycho Posteur
Inscrit le: 10 Fév 2015
Localisation: Allan près de Montélimar
Âge: 70
|
Posté le: 18/08/2016 08:25 Sujet du message: |
|
|
|
Bonjour Eric,
Bien que circulariste (personne n'est parfait), je jette de temps en temps un coup d'oeil à vos planeurs et autres remorqueurs, souvent avec admiration.
Mais là devant ta bête, que dire, de l'admiration, mieux que cela une véritable transe !!! mais que ton oiseau est beau !!!
Au début je me suis dit, mais comment çà vole ?
Puis en y regardant de plus près je me suis pensé (peut-être à tord, mais je ne crois pas) tiens ! en fait le stabilo est en bout d'aile.
Fallait oser déjà imaginer une telle merveille, j'admire le type qui il y a tant d'années a conçu ce planeur.
Et toi qui ose le reproduire...
Il faut dire que sa conception ne fait pas dans la facilité, c'est le moins. Ces deux demie-dérives de bout d'ailes leur imposent des contraintes non négligeables de torsion...
Mais rien à faire, c'est une belle bête ! ORIGINALE ! UNIQUE ! il fallait oser, tu l'as fait BRAVO !
Et oui en l'air que du bonheur, c'est ce p..... de sol le problème....
J'attends la suite avec impatience.
Philippe
Je ne suis pas vieux, je suis jeune depuis plus longtemps que vous......
I am not old, I am young for longer than you .....
"C'est impossible, dit la Fierté; c'est risqué, dit l'Expérience; c'est sans issue, dit la Raison; mais essayons, murmure le coeur » W.A.Ward |
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
Posté le: 21/08/2016 21:13 Sujet du message: |
|
|
|

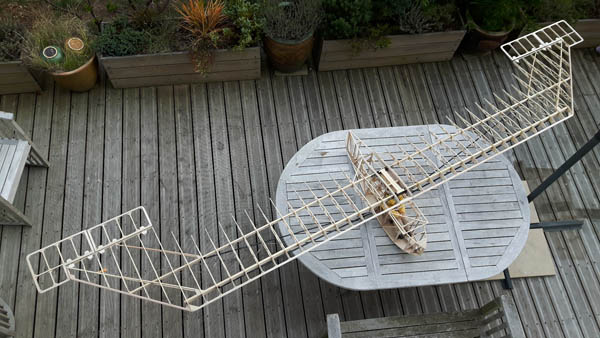

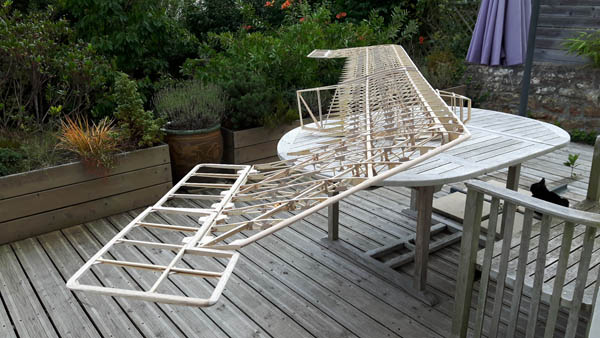

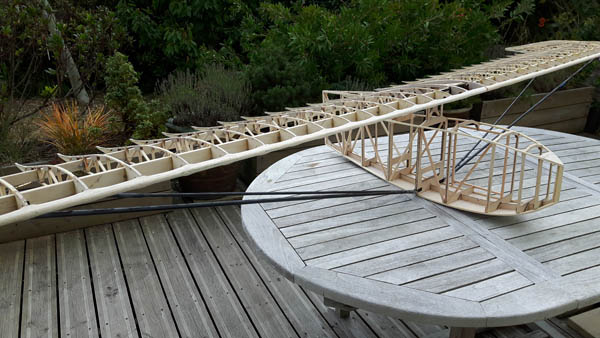

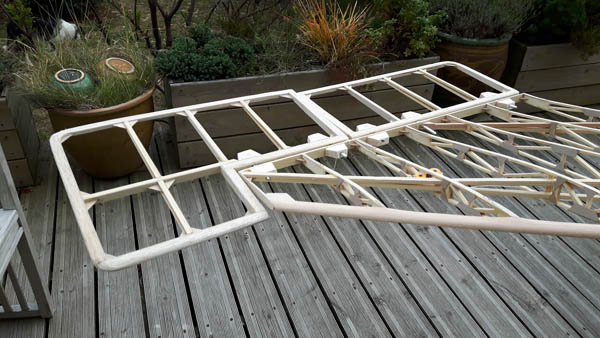

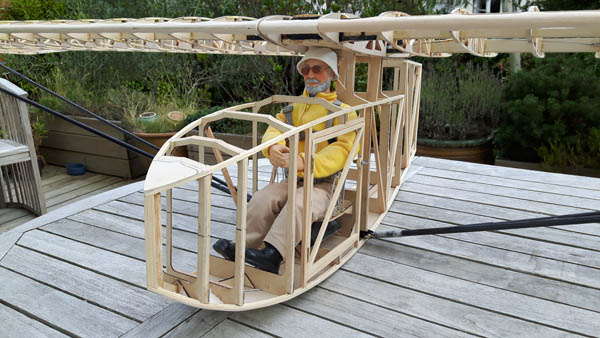

Quelques avancées ce week-end:
- j'ai reconstruit 2 nervures car j'avais oublié qu'il en fallait pour la cabane.

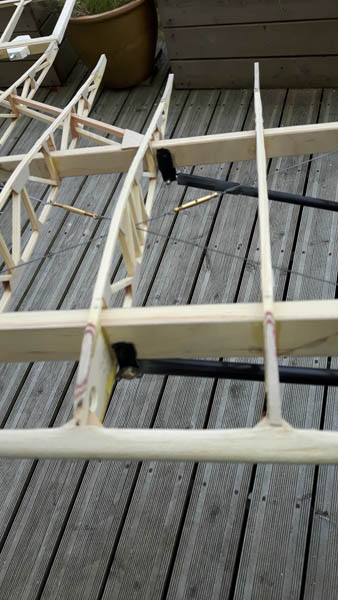

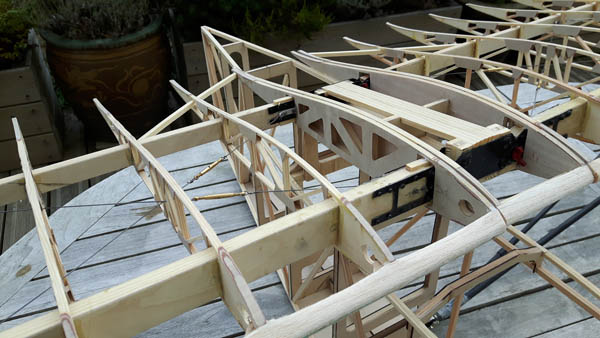

- ensuite j'ai commencé les haubans.

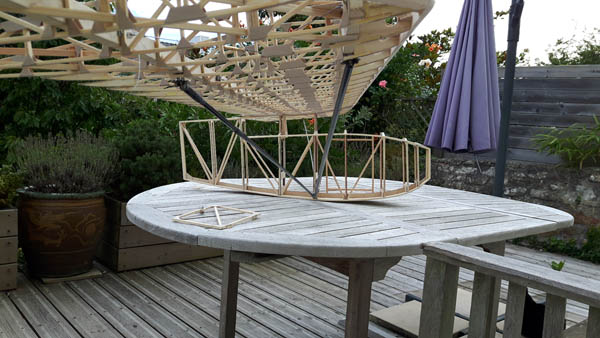

Comme ils sont très longs et qu'il sont totalement fonctionnels, j'ai un peu triché car ils sont en tube de c....
Petit pêché car tout ça sera habillé de bois et entoilé. Ni vu ni connu.
Ça m'a permit de refaire une mise en croix complète.
Tout s'assemble impeccable.

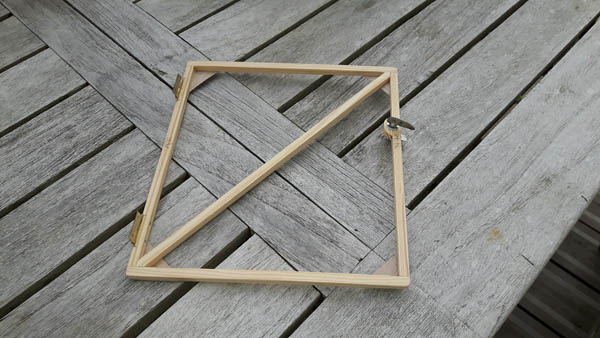

La structure du portillon est terminée
Tout ça ne m'a pas empêché d'aller voler au Menez Hom cet après-midi. Superbes conditions: soleil, vent et pompes à gogo. Mon Nemere s'est régalé.

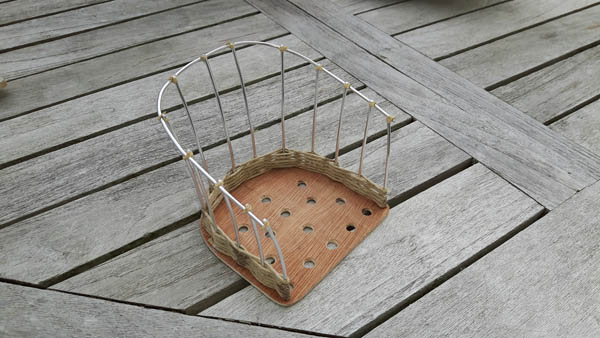

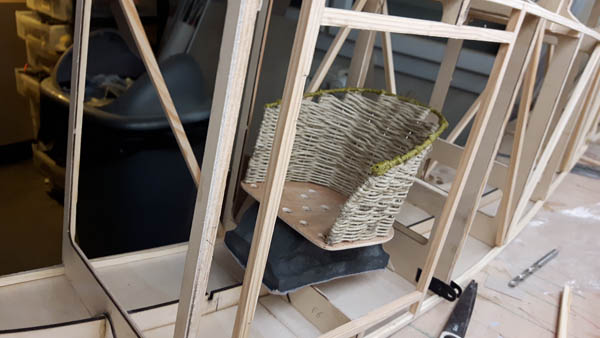

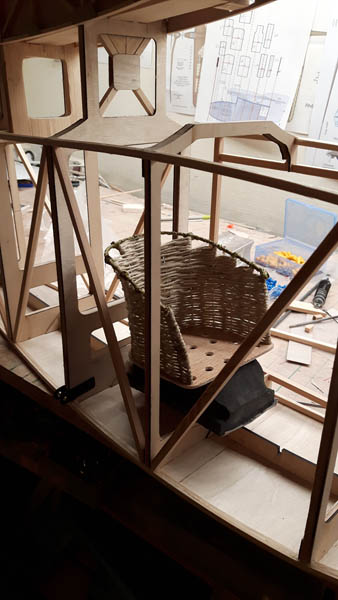

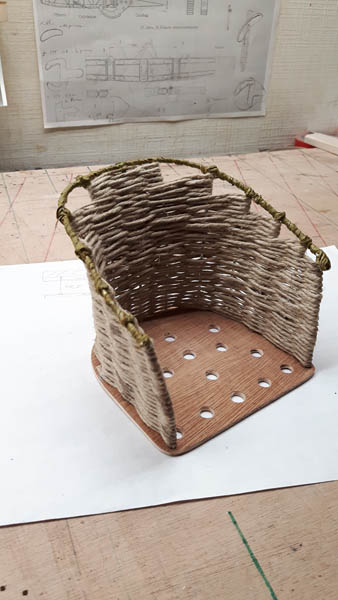

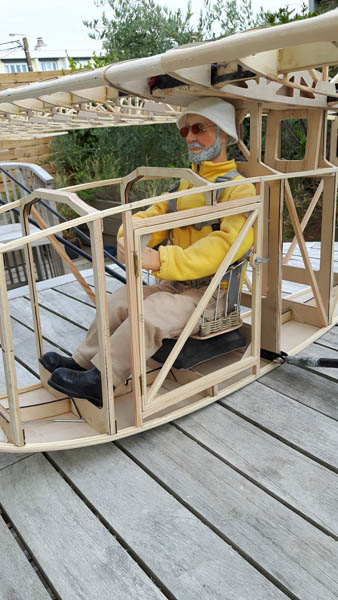

Et puis en rentrant, j'ai attaqué le trône de Herman Winter. Je demande votre indulgence. J'ai tout copié sur Vincent (mais en moins bien !).

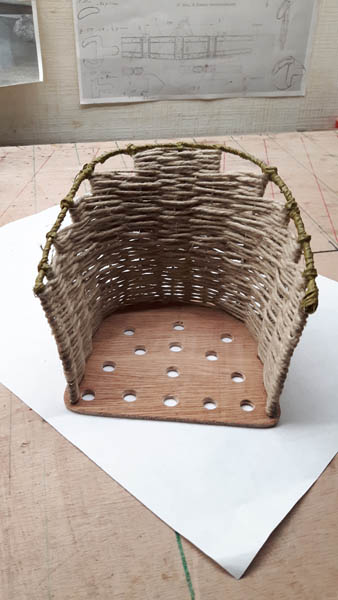

Je n'ai pas trouvé de rotin, donc je tresse de la grosse ficelle.
Je n'ai fait que quelques rangs de ficelles pour l'instant. Mon niveau d'exigence étant plus bas que celui de Vincent, ça me va bien (j'ai même pas habillé le fil d'aluminium )

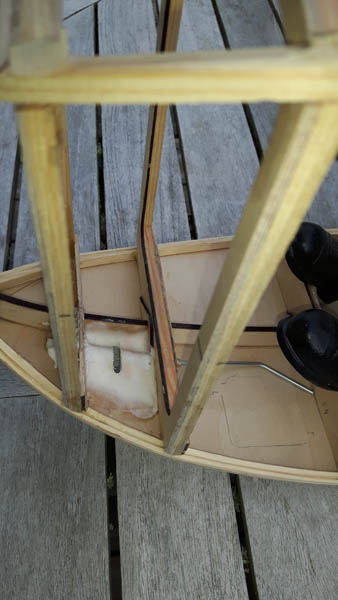

J'ai aussi posé le crochet de remorquage (je suis optimiste car avant de remorquer faudra d'abord que ça vole à la pente (je ne tenterai pas les expériences de Jean-Paul à Léognan avec son Pou du Ciel qui faisait des cabrioles derrières le remorqueur).
C'est tout pour ce soir
Eric
Eric
|
|
Revenir en haut de page |
|
|
Sed Maniaco Posteur
Inscrit le: 13 Mai 2015
Localisation: Villeurbanne
Âge: 57
|
Posté le: 21/08/2016 21:28 Sujet du message: |
|
|
|
Bonsoir Eric,
Cette Charlotte II va vraiment être superbe ! Outre son allure d'enfer, tous les détails (structure, portillon, siège,..) sont magnifiquement réalisés !
Sinon, les haubans en c... , ce n'est pas trop lourd ?
En tout cas, on attend la suite avec impatience !
Serge |
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: En la playa, bajo el sol
Âge: 60
|
Posté le: 22/08/2016 03:25 Sujet du message: |
|
|
|
Quelle gueule cette aile
les haubans ils vont être profilés avec des nervures ou plats avec des entretoises? ça va être original et faire une belle surface supplémentaire
Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
|
DOMINIQUE DIOT Incurable Posteur
Inscrit le: 03 Nov 2013
Localisation: Somme
Âge: 70
|
Posté le: 22/08/2016 07:17 Sujet du message: |
|
|
|
tres jolie construction,j'aime ça et pas mal le coup de la ficelle a la place du rotin
Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
|
bocorvin Maniaco Posteur
Inscrit le: 17 Aoû 2015
Localisation: Hillegom
Âge: 77
|
Posté le: 22/08/2016 19:14 Sujet du message: |
|
|
|
You are building a wunderfull and very original glider! I like the way you puzzle the whole thing together.
Vincent |
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
|
Revenir en haut de page |
|
|
jean claude Crétal Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
Posté le: 23/08/2016 08:13 Sujet du message: |
|
|
|
Tu dois te faire un sacré plaisir à construire ce modèle?
Comme les autres je te dis
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 63
|
Posté le: 25/08/2016 21:06 Sujet du message: |
|
|
|

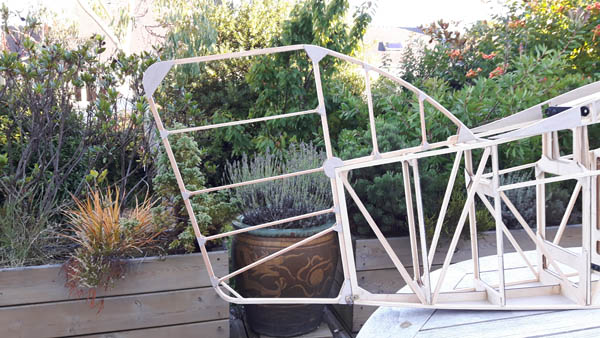

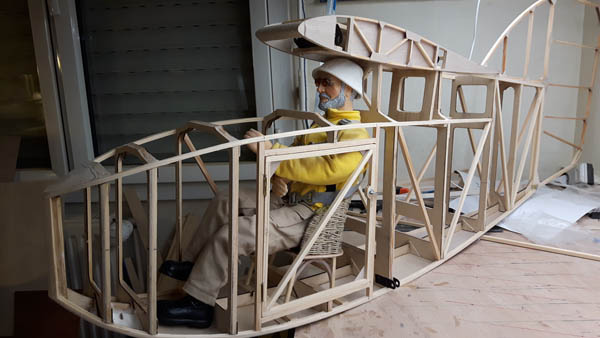

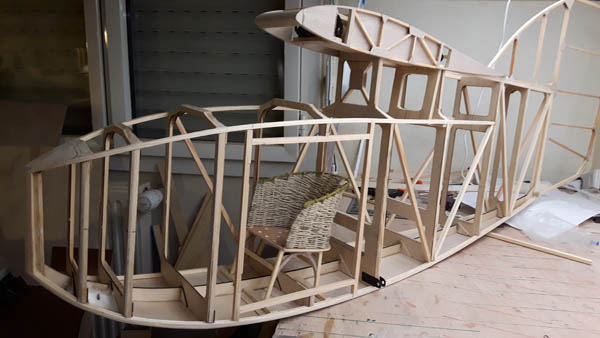

Le fauteuil a maintenant des pieds
Monté comme ça , ça fait fauteuil récupéré sur la terrasse de Mami.Mais quel confort !
Eric
|
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 25/08/2016 21:23 Sujet du message: |
|
|
|
Magnifique Eric , vraiment sympa cette aile volante
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: En la playa, bajo el sol
Âge: 60
|
Posté le: 26/08/2016 03:36 Sujet du message: |
|
|
|
Chouette ton fauteuil tu le bloques dans des inserts pour le démontage et l'accès?
Retroplane et modélisme en pause, vanlife à haute dose.
|
|
Revenir en haut de page |
|
|
|
