jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
|
| Revenir en haut de page |
|
 |
Clifton
Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
 Posté le: 06/11/2014 23:52 Sujet du message: |
  |
|
|
Heureusement que je suis encore à 10 ans de la retraite, ça va me laisser le temps de progresser pour faire d'aussi belle construction que ce que je vois là quand j'y serai.
![[clap]](images/smiles/Clap.gif)
Superbe.
Philippe
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
| Revenir en haut de page |
|
|
MALABAT Michel
Incurable Posteur
Inscrit le: 24 Nov 2007
Localisation: Au pays du Roy soleil (78)
Âge: 79
|
| Posté le: 07/11/2014 00:25 Sujet du message: |
|
|
|
Bravo Jean Claude, jolie pièce et vite faite.
Messieurs, j'ai refais tous les calculs, notre projet est irréalisable. Il ne nous reste qu'une chose à faire ... le réaliser.
Pierre Georges LATECOERE
===============================
Vends: Module Weatronic 2.4 Ghz pour Graupner MX 22 (contact en MP)
=============================== |
|
| Revenir en haut de page |
|
|
Anonyme
Serial Posteur
Inscrit le: 26 Jan 2006
|
| Posté le: 07/11/2014 09:27 Sujet du message: |
|
|
|

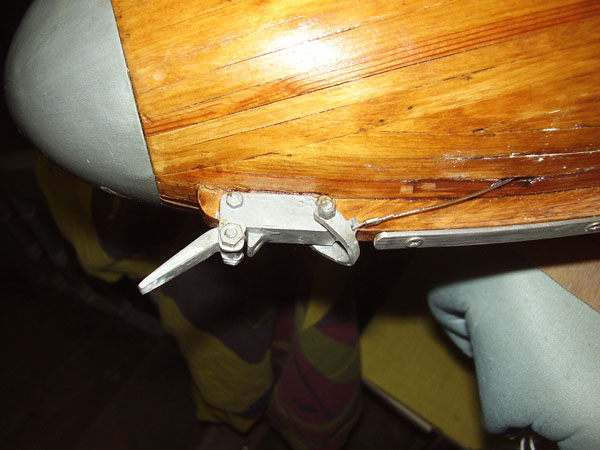

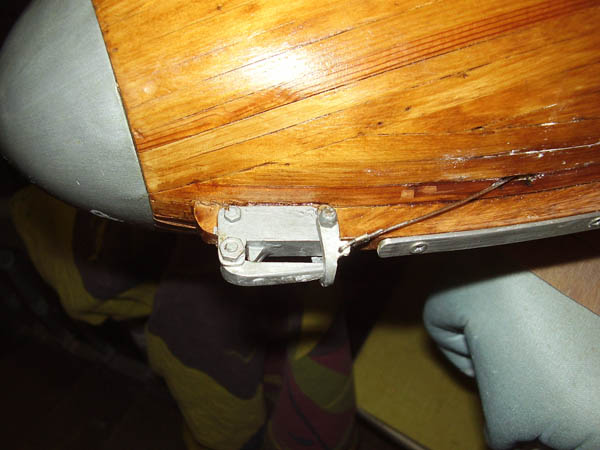

Joli...Pour compléter le sujet :le crochet américain classique est un peu différent malgré tout, la partie arrière est constituée d'une sorte d'étrier sur lequel s'appuie en compression le crochet , cet étrier est juste tiré en arrrière par un câble pour libérer . On voit bien ça sur les photos dans le pack du Senior Albatross ou sur mon Baby, j'ai repris le système fidèle au réel qui fonctionne fort bien :
|
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 07/11/2014 15:42 Sujet du message: |
|
|
|
Marc je retiens ton système pour le prochain

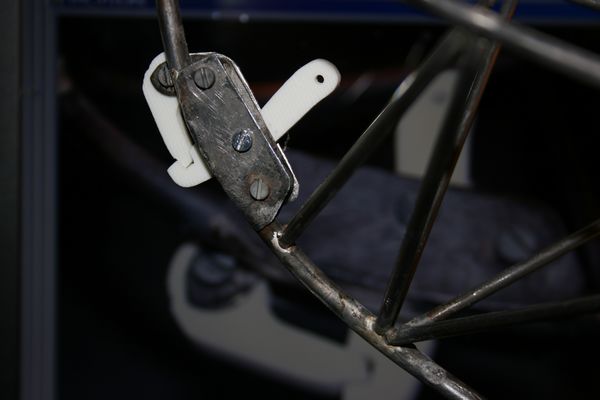

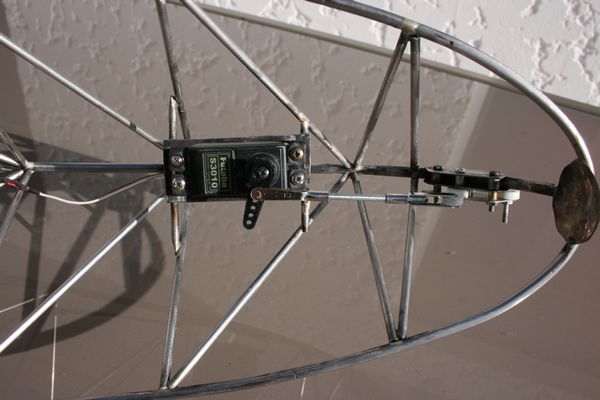

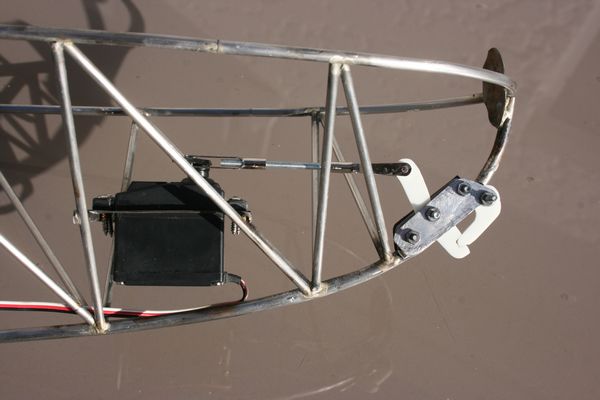

La fonction largage est terminée et la radio est réglée. Après essais, le système à l'air fiable et le servo a très peu d'effort à faire pour larguer sous forte tension du câble.
Prochaine étape réaliser les pattes de fixation du patin.
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919)
|
|
| Revenir en haut de page |
|
|
Anonyme
Serial Posteur
Inscrit le: 26 Jan 2006
|
| Posté le: 07/11/2014 16:39 Sujet du message: |
|
|
|
Ton système est fonctionnel pour sûr ! cependant c'est quoi cette matière blanche pour le crochet? de la plaque époxy? Tu n ne crains pas l'abrasion? Je l'aurais fait en dural vu la forme simple.. ![[humm]](images/smiles/humm.gif) |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 07/11/2014 16:42 Sujet du message: |
|
|
|
Oui Marc, c'est de la plaque époxy 3mm, je me suis posé la question et il y la pièce commandée par le servo qui ne sera pas démontable
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
VincentB
Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
| Posté le: 07/11/2014 16:46 Sujet du message: |
|
|
|
Jean-Claude ne craint ni l'abrasion, ni l'engueulade  on va dire que c'est le proto en époxy ![[fiufiu]](images/smiles/fiu.gif)
mode pression > allez met en route la CNC, et recoupes en un en dural, ce serait plus joli, si tu veux on peut voter
Retroplane et modélisme en pause, vanlife à haute dose. |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 07/11/2014 17:36 Sujet du message: |
|
|
|
Votez....
On va dire que c'est le mannequin, les fichiers CNC sont prêts et je dois bien avoir un bout de dural ou de laiton de 3mm dans le fond d'une caisse
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
Alain CHERY
Fidèle Posteur
Inscrit le: 28 Déc 2013
Localisation: 49
Âge: 63
|
| Posté le: 07/11/2014 17:52 Sujet du message: |
|
|
|
Bonjour les amis,
sinon,Jean claude,en titane !
Alain.
Remor coeur |
|
| Revenir en haut de page |
|
|
MALABAT Michel
Incurable Posteur
Inscrit le: 24 Nov 2007
Localisation: Au pays du Roy soleil (78)
Âge: 79
|
| Posté le: 07/11/2014 18:49 Sujet du message: |
|
|
|
Je plussoie, en dural
Messieurs, j'ai refais tous les calculs, notre projet est irréalisable. Il ne nous reste qu'une chose à faire ... le réaliser.
Pierre Georges LATECOERE
===============================
Vends: Module Weatronic 2.4 Ghz pour Graupner MX 22 (contact en MP)
=============================== |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 07/11/2014 19:08 Sujet du message: |
|
|
|
Alain je n'ai pas de titane de 3 mm

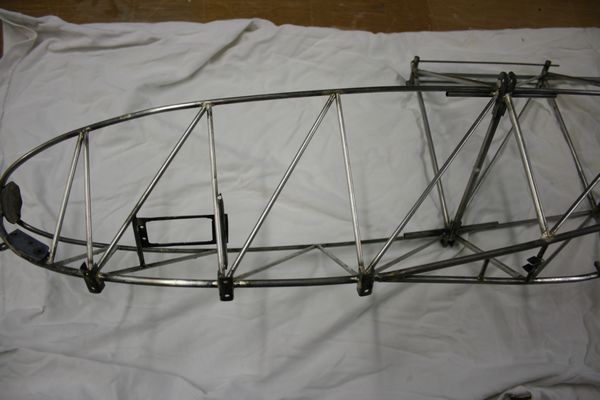

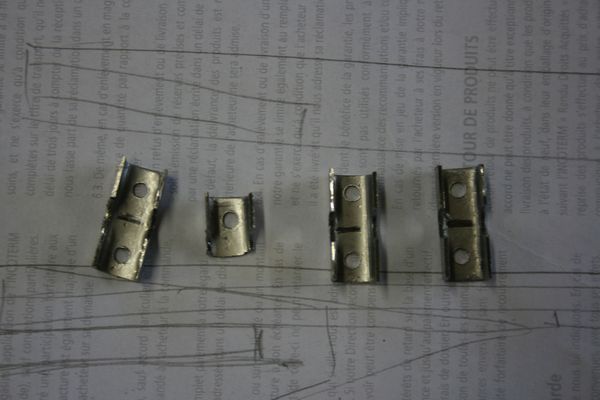

En attendant j'ai plié et brasé les pattes supports de patin:
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
VincentB
Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 07/11/2014 20:13 Sujet du message: |
|
|
|
Ça doit passer sur ma petite fraiseuse ?
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 08/11/2014 18:20 Sujet du message: |
|
|
|

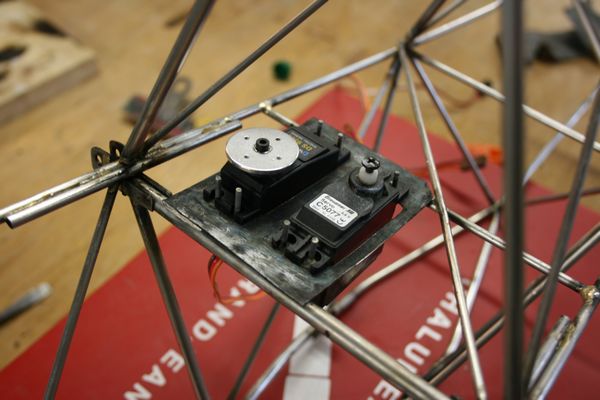

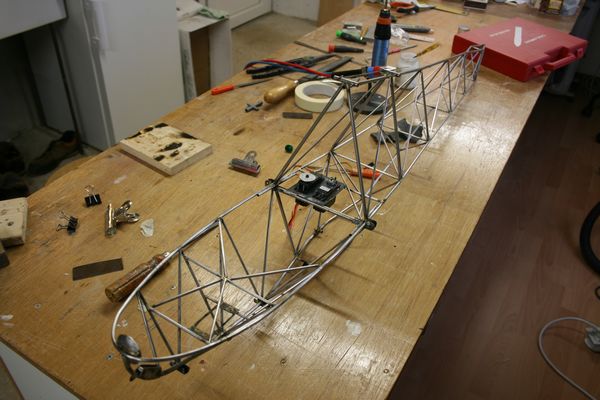

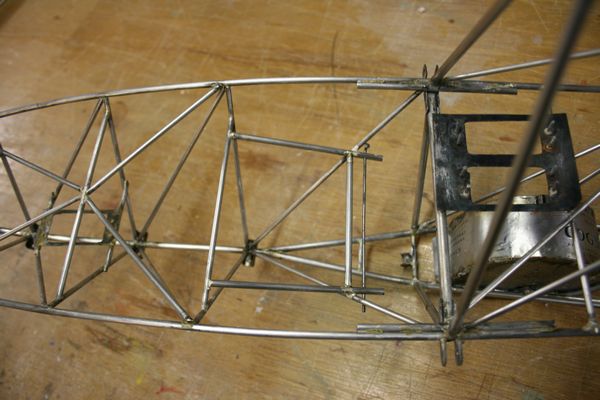

La platine des servos de direction et de profondeur en tôle d'acier ordinaire:

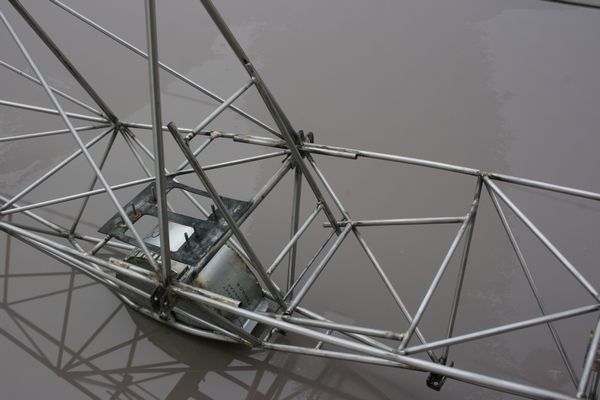

L'étrésionnage horizontal à l'avant qui servira de support d'accus et d'inter:
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
Anonyme
Serial Posteur
Inscrit le: 26 Jan 2006
|
| Posté le: 08/11/2014 18:35 Sujet du message: |
|
|
|
| Jean Claude, ça prend forme Manque un gros plan sur le nouveau crochet... |
|
| Revenir en haut de page |
|
|
VincentB
Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 08/11/2014 19:01 Sujet du message: |
|
|
|
La découpe extérieure à la cisaille et les découpes intérieures avec ma petite fraiseuse d'établi avec une fraise de 3mm. Pour la tenue je les ai brasées à l'argent sur les tubes inox.
Cette après midi je suis aller chercher dans le magasin de mon copain Christophe du dérouillant onyx pour braser à l'étain, ça va être la prochaine expérience
Je suppose que ça fonctionne aussi sur l'acier ordinaire?
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 08/11/2014 19:02 Sujet du message: |
|
|
|
T'inquiequiète pas Marc j'ai le proto
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
VincentB
Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 09/11/2014 15:06 Sujet du message: |
|
|
|

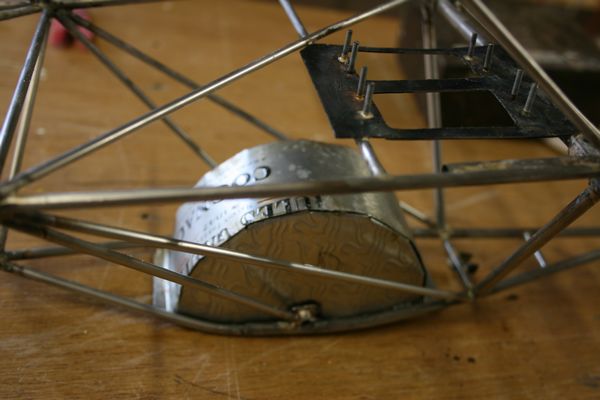

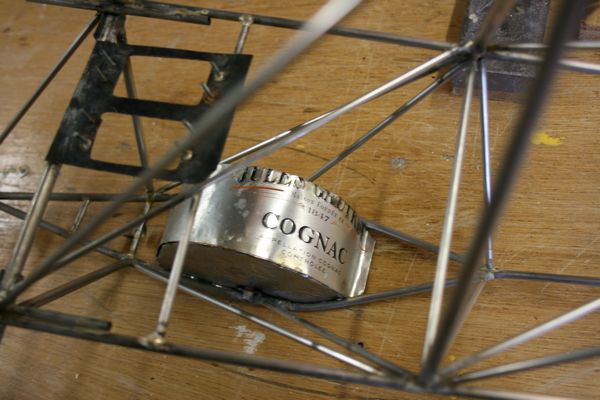

J'ai fais les premiers essais en fabricant le garde boue et tout c'est passé comme indiqué,  le plus dur a été de trouver la matière, heureusement on trouve ça en Charente-maritime
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
DOMINIQUE DIOT
Incurable Posteur
Inscrit le: 03 Nov 2013
Localisation: Somme
Âge: 70
|
| Posté le: 09/11/2014 16:01 Sujet du message: |
|
|
|
chargé en cognac comme il est ,il ne volera jamais bien droit
sinon c'est tres joli
Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
| Revenir en haut de page |
|
|
Alain CHERY
Fidèle Posteur
Inscrit le: 28 Déc 2013
Localisation: 49
Âge: 63
|
| Posté le: 09/11/2014 16:05 Sujet du message: |
|
|
|
Bonne idée Jean claude
par contre,je sens comme un vent de commentaires arriver,vu l'origine de ta matière !
Moi j'ai rien dit !!! ![[non]](images/smiles/Non.gif)
Alain.
Remor coeur |
|
| Revenir en haut de page |
|
|
Eric Spore
Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 64
|
| Posté le: 09/11/2014 19:50 Sujet du message: |
|
|
|
Ce modéliste boit mais son travail ne s'en ressent pas
Eric
|
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 09/11/2014 21:39 Sujet du message: |
|
|
|

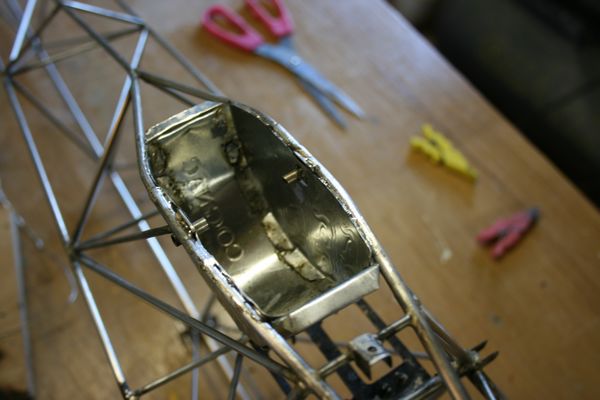

L'assise du siège avec l'axe d'articulation du dossier qui donnera l'accès aux servos de profondeur et de dérive.
Je vais profiter de l'espace sous le siège pour y loger la soute support de récepteur ou les canettes du pilote
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 10/11/2014 11:41 Sujet du message: |
|
|
|

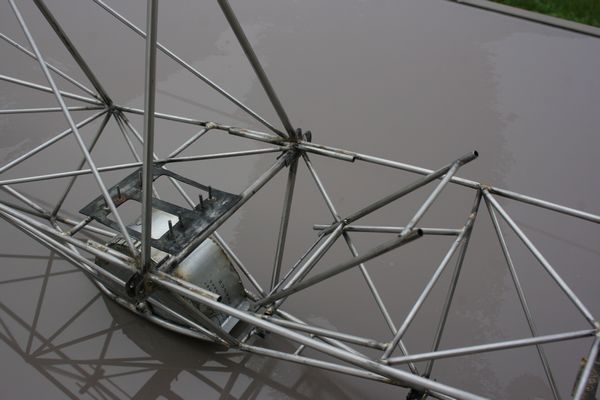

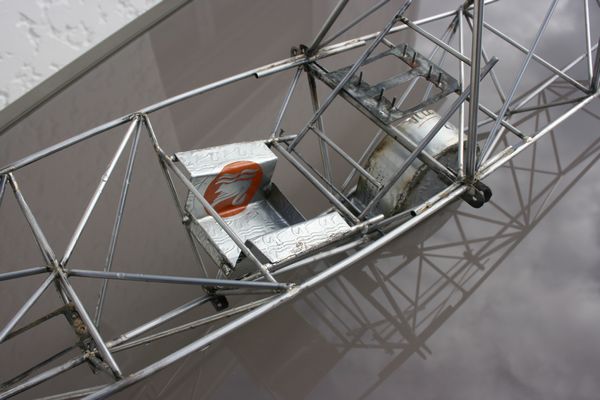

L'armature du siège est en place. Le dossier est rabattable pour, on ne sait jamais, pouvoir accéder aux servos arrières et au câblage des ailes.

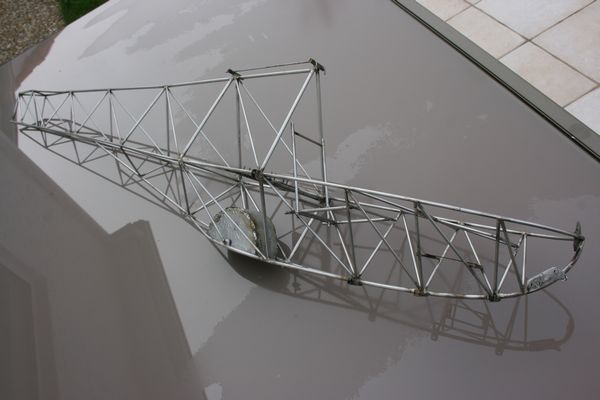

Pour le plaisir une vue d'ensemble:
Avant de fermer l'avant par la pose des lisses, il me reste à faire la soute à plomb et le boitier support de récepteur.
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 10/11/2014 15:51 Sujet du message: |
|
|
|

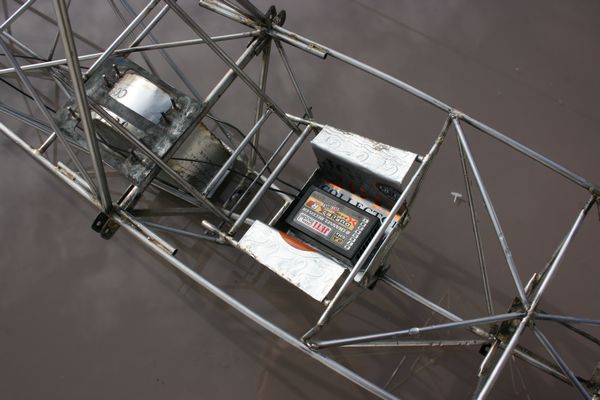

Le support de récepteur, brasé à l'étain et caché sous le siège:
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
VincentB
Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
| Posté le: 10/11/2014 17:08 Sujet du message: |
|
|
|
Alors Jean-Claude, ça s'est bien fait l'étain sur l'inox? t'as mis de l'acide phosphorique? tes tôles de cognac c'est du fer blanc genre boite à biscuits?
Retroplane et modélisme en pause, vanlife à haute dose. |
|
| Revenir en haut de page |
|
|
jean claude Crétal
Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
| Posté le: 10/11/2014 19:42 Sujet du message: |
|
|
|
Me voilà rentré Pierre.
Oui Vincent, j'ai trouvé l'acide phosphorique dilué de chez Onyx et ça va tout seul avec un petit fer à souder à l'étain.

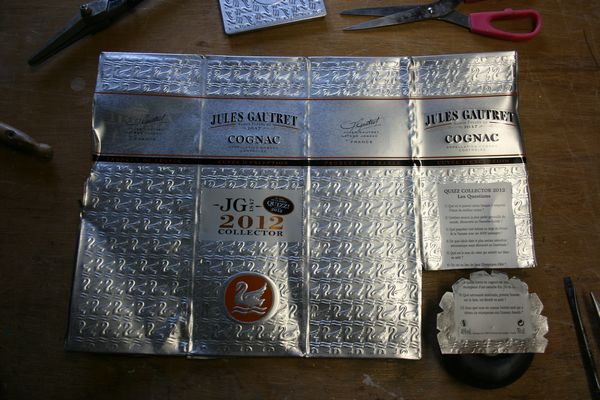

La boite de Cognac c'est bien du fer blanc type boite à gâteaux, ça se découpe tout seul avec une paire de ciseaux standard et ça se plie facilement.
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
| Revenir en haut de page |
|
|
DOMINIQUE DIOT
Incurable Posteur
Inscrit le: 03 Nov 2013
Localisation: Somme
Âge: 70
|
| Posté le: 10/11/2014 19:54 Sujet du message: |
|
|
|
j'espère que vous n'avez pas mal pris ma petite plaisanterie sur le cognac ??
Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
