MessagePosté le: 05/01/2012 10:15    Sujet du message: Répondre en citant

2012 70 pots de résorcine sponsorisé par JP [arf] au moins on aura des traces de colle noire, ça fera plus réél Laughing


Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Jean-Paul
Incurable Posteur
Incurable Posteur


Inscrit le: 31 Juil 2008

Localisation: 34590 MARSILLARGUES
Âge: 71 Balance

MessagePosté le: 07/01/2012 23:14    Sujet du message: Répondre en citant

Va falloir changer la remorque pour apporter tout ça en Autriche Very Happy

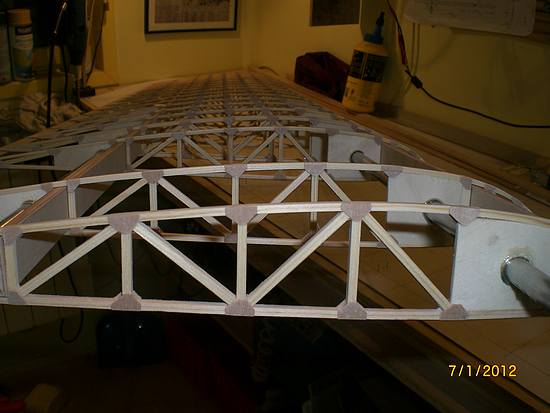

Bon, ça y est, j'ai terminé les nervures...bien content !

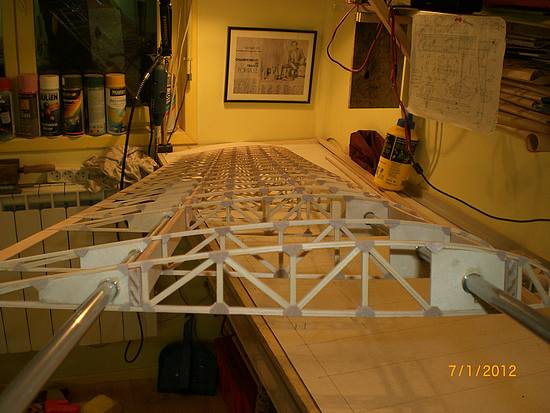

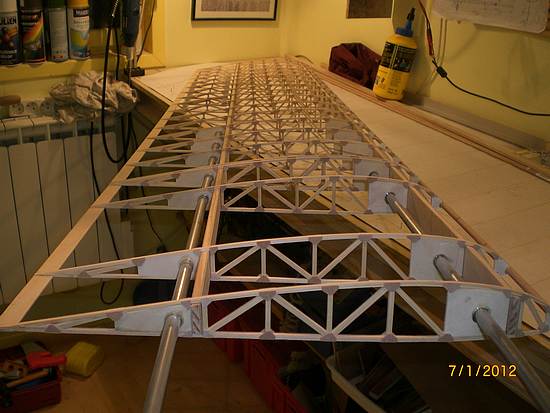

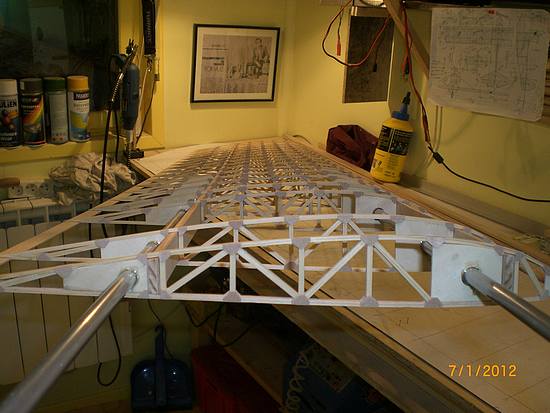

Dans la foulée, j'ai attaqué la première 1/2 aile.












les longerons rentrent "gras" dans les nervures, le bord d'attaque est un tourillon en hêtre de 6mm, le bord de fuite en ctp 15/10éme, en 1 heure, tout est collé à la blanche.

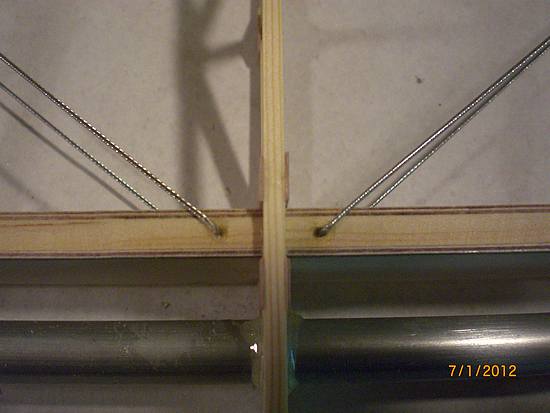

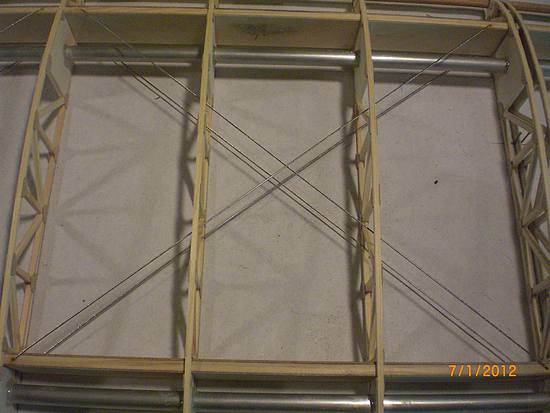

Pour le croisillonnement, j'ai choisi la solution de facilité en posant des câbles de 8/10éme tressés, gainés. J'ai percé des trous de 0,8mm dans les longerons et collé les câbles à la cyano.

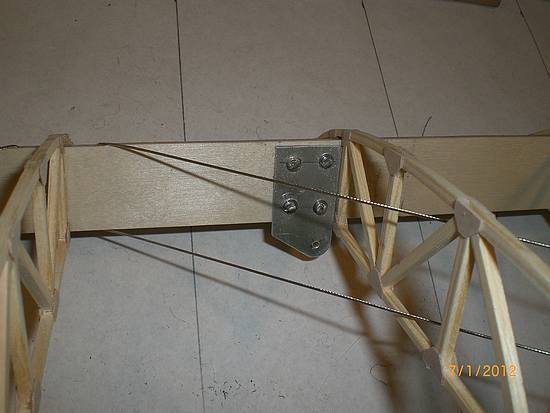

Les attaches de haubans en dural 15/10éme sont fixées sur les longerons avec des vis M2.



Je ferai d'autres photos demain à la lumière du jour.



Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Christian
Serial Posteur
Serial Posteur


Inscrit le: 02 Mai 2006

Localisation: Europe
Âge: 54 Verseau

MessagePosté le: 07/01/2012 23:36    Sujet du message: Répondre en citant

C'est boooooooooooo Crying or Very sad
Et dire que tu as commencé il y a pas très longtemps le modélisme [amen]

J'en suis a ma 7 ème nervures tu me donnes des idée je pense que je mettrai aussi des câbles pour faire joli Wink

Christian






Orlik en construction
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
de plancke
Incurable Posteur
Incurable Posteur


Inscrit le: 18 Fév 2009

Localisation: martigues
Âge: 41 Capricorne

MessagePosté le: 07/01/2012 23:49    Sujet du message: Répondre en citant

Bonsoir Jean-Paul ,
Ça donne envie de faire les mêmes nervures sur un prochain planeur [bave] .Faudra juste trouver le temps Confused .
En tout cas c'est du jolie travail ,demain tu prends les photos devant tes superbes bananiers ?
Allez va pas trop vite histoire que je puisse le voir avant l'entoillage .
Tom Zzz



A ses débuts le grand chéne n'était qu'un gland !
On earth since 1976
le biplan Platounoff Faucon est réservé pour moi
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
pascalgre
Fidèle Posteur
Fidèle Posteur


Inscrit le: 04 Juil 2008

Localisation: Grenoble
Âge: 55 Gémeau

MessagePosté le: 08/01/2012 06:21    Sujet du message: Répondre en citant

C'est splendide..... [clap] [clap]


I have a dream.....
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 54 Scorpion

MessagePosté le: 08/01/2012 06:24    Sujet du message: Répondre en citant

Jean-Paul est-ce que tu sens la différence de rigidité en torsion avec les câbles? le collage à la cyano sur le gainage tiens fort?

« Christian » a écrit:
tu me donnes des idée je pense que je mettrai aussi des câbles pour faire joli

En principe c'est pas fait que pour faire joli Laughing



Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Fauteuilaroulix
Maniaco Posteur
Maniaco Posteur


Inscrit le: 01 Déc 2007


Âge: 67 Capricorne

MessagePosté le: 08/01/2012 09:58    Sujet du message: Répondre en citant

Il est important qu'il y ai une tension appliquée aux câbles sinon ça n'a pas d'efficacité pour avoir ré-entoilé une aile de Morane 317 je me souviens que le mécano avait vérifié la tension de ces câbles avec un système de type"seybot". De plus et ce n'est pas pour critiquer mais percer les longerons est ce que ça ne fragilise pas celui ci les support de haubans sont en principe en cloche et les vis ne servent qu'a l'arrêt en glissement au nombre de 2 une de chaque coté et dans la semelle! il faut faire très attention à ces contrainte en flexion ou chaque trous percé travail en étirements et compressions alternées bon c'est pas que de la théorie, ce qui peur engendrer des fréquences vibratoires, qui peuvent être destructive ! alors il faut aussi bien être conscient que l'on est toujours très largement dimensionné et que ça joue de façon non négligeable dans la résistance de nos assemblage.
il est vrais aussi mais ce n'est que des remarques et non des reproches ou des critiques mais l'utilisation de spruce serait meilleure que du pin surtout si le veinnage de celui ci est très large, bon le hêtre est meilleur car le fil est plus serré, donc il faut un choix très sérieux dans les "liteaux" destiné à construite les nervures. j'aimerais avoir votre avis sur ce point mais si les nervures sont réalisées en balsa ou en sommes nous? je n'ai hélas pas de donnée dans la résistance mécanique du balsa pour en parler. toujours dans les essences bois il y aussi le red cédar léger mais difficile en collage car relativement gras et passer tous ces bois à l'acétone ou même au white c'est un boulot supplémentaire. bon il y à la sujet à discutions! j'ai semé, la polémique et peut être ne faut t'il pas se poser autant de questions.
Qu'en pensez vous ? Amicalement Jean Claude.



Jean le rempailleur de fauteuil roulant
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
GARCIA
Incurable Posteur
Incurable Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 58 Capricorne

MessagePosté le: 08/01/2012 10:19    Sujet du message: Répondre en citant

Beau travail Jean Paul [clap] [clap] [clap]
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Christian
Serial Posteur
Serial Posteur


Inscrit le: 02 Mai 2006

Localisation: Europe
Âge: 54 Verseau

MessagePosté le: 08/01/2012 10:53    Sujet du message: Répondre en citant

Je pense que Jean Paul a mis ces câbles pour faire joli,plus que pour une efficacité .

Avec ses deux longerons je ne me poserai même pas de question sur la rigidité de l'aile et on est bien loin d'une structure fonctionnelle avec des tensions de câbles qui ne se fait pas à la légère comme sur un grandeur.

En terme de résistance rien n'est comparable à un grandeur,même si on représente les même structures [non]

Tu as raison Jean Claude pour les grandeurs ,mais sur un modèle RC de taille normale,pas la peine de s'embêter avec la tension des câbles

Je vous rappelle quand grandeur on monte dedans Laughing

Christian






Orlik en construction
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Désinscrit
Serial Posteur
Serial Posteur


Inscrit le: 26 Jan 2006


MessagePosté le: 08/01/2012 11:00    Sujet du message: Répondre en citant

Oui , c'est bô ! pour la rigidité, Jean Paul doit être en mesure de le dire, pas difficile à vérifier, non? Ces câbles n'apportent rien à ce niveau mais sont là pour faire maquette en transparence, j'imagine. Pour ma part, j'aurais plutôt croisillonné en bois.., mais il faut l'anticiper pour dessiner le treillis des nervures..
En tout cas : [clap] [clap] [clap]
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Jean-Paul
Incurable Posteur
Incurable Posteur


Inscrit le: 31 Juil 2008

Localisation: 34590 MARSILLARGUES
Âge: 71 Balance

MessagePosté le: 08/01/2012 11:14    Sujet du message: Répondre en citant

Merci les copains,

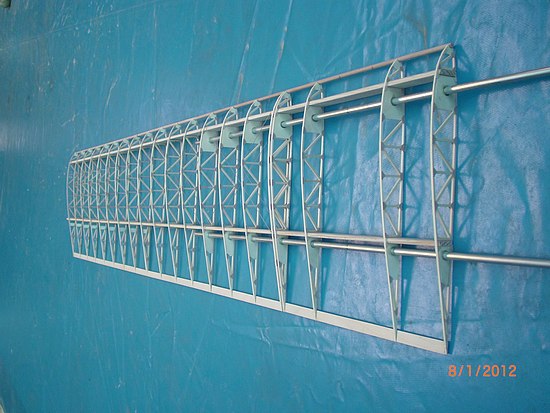

voila les photos promises, d'abord sur la bâche.

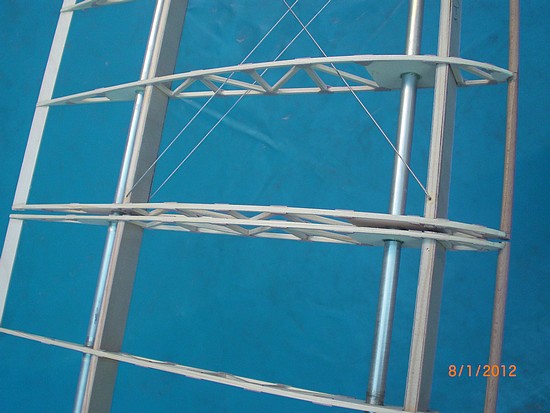

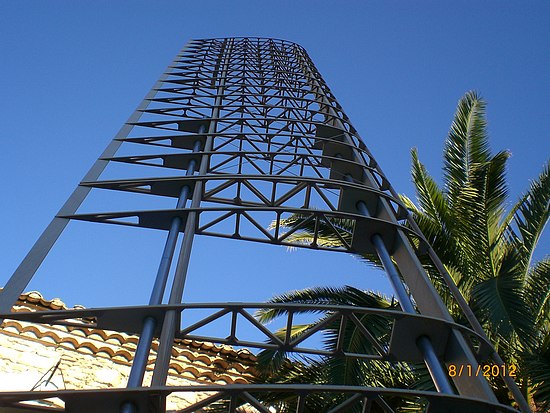

Et bien sur sous notre beau ciel bleu. Pas sous les bananiers, Tom, car l'hiver avec le froid et le vent, ils font triste mine.



J'ai trouvé une méthode pour que la fabrication des nervures paraisse moins longue et fastidieuse, surtout pour la pose des goussets.
-Vous préparez tout le matériel nécessaire ainsi que les baguettes et les
goussets pré-découpés sur un petit chantier.
-Vous vous installez confortablement devant la télé.
-Vous mettez en marche télé et dvd et regardez un film ou tout autre chose pas trop "prise de tête"
-Et vous verrez, ça passe beaucoup plus vite !! mais attention, priorité à la construction !!

Vincent, je n'ai pas vérifié si les câbles apportent de la rigidité en torsion car je suis tombé en panne de câble et je n'ai pas terminé l'aile. Ca parait pas mais il en faut plus de 20 mètres. Donc Lundi, je fonce chez Décamachin. La semaine prochaine, quand la deuxième 1/2 aile sera construite, avant la pose des câbles, je ferai des tests comparatifs. Tu as raison, cela peut être instructif.
En ce qui concerne la tenue du cable, le collage à la cyano semble tenir (il faut bien que je l'utilise un peu) mais je vais le renforcer coté bf par une goute d'époxy ou une petite baguette. Coté ba le coffrage recouvrira le longeron donc le câble sera pris entre le longeron et le coffrage. Je ne pense pas avoir affaibli les longerons en perçant des trous de 8/10éme.

Merci JC pour la leçon de mécanique aéronautique, mais tu sais bien que je suis un "primaire" qui construit à l'instinct donc je ne m'impose pas de contraintes avec des savants calculs !! Very Happy Very Happy [non] [non]
Pour les baguettes, par exemple, je ma suis servi chez Weytruc car ils font de la baguette en pin de 3x3 et 3x2, j'en ai pas trouvé ailleurs et je n'ai pas cherché non-plus. Je ne suis pas équipé en matériel de menuiserie comme toi et je ne découpe pas mes baguettes.
Je ne prends pas trop de risque car je prends exemple sur les constructions de Vincent qui ont fait leur preuve.

Aujourd'hui, je vais couper les fourreaux de clés et séparer la partie centrale de la 1/2 aile pour commencer le montage de la deuxième 1/2 aile.



D'autres nouvelles dans la semaine, surement.
JP



Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Christian
Serial Posteur
Serial Posteur


Inscrit le: 02 Mai 2006

Localisation: Europe
Âge: 54 Verseau

MessagePosté le: 08/01/2012 11:24    Sujet du message: Répondre en citant

Jean Paul question à la con tu n'as pas oublié une nervures ou c'est une illusion d'optique [humm]

Christian






Orlik en construction
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Jean-Paul
Incurable Posteur
Incurable Posteur


Inscrit le: 31 Juil 2008

Localisation: 34590 MARSILLARGUES
Âge: 71 Balance

MessagePosté le: 08/01/2012 11:28    Sujet du message: Répondre en citant

Je vais faire le test de torsion la semaine prochaine et on verra. Cela sera une bonne expérience bien que je ne pense pas que cela apporte grand chose. Je pense que le croisillonnage en bois doit être beaucoup plus efficace, mais là, j'ai manqué un peu de courage d'autant que si les câbles passent entre le treillis, le bois doit passer aussi.
JP



Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Jean-Paul
Incurable Posteur
Incurable Posteur


Inscrit le: 31 Juil 2008

Localisation: 34590 MARSILLARGUES
Âge: 71 Balance

MessagePosté le: 08/01/2012 11:29    Sujet du message: Répondre en citant

« Christian » a écrit:
Jean Paul question à la con tu n'as pas oublié une nervures ou c'est une illusion d'optique [humm]

Christian

Tu me fait peur, Christian, je vais à l'atelier pour vérifier....



Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 54 Scorpion

MessagePosté le: 08/01/2012 11:31    Sujet du message: Répondre en citant

C'est aussi l'impression que ça me faisait de la 3eme nervure, a moins que ce soit au joint des 2 ailes?
