Voir le sujet précédent :: Voir le sujet suivant |
Auteur |
Message |
Jean-Paul Incurable Posteur
Inscrit le: 31 Juil 2008
Localisation: 34590 MARSILLARGUES
Âge: 77
|
Posté le: 08/01/2012 12:39 Sujet du message: |
|
|
|

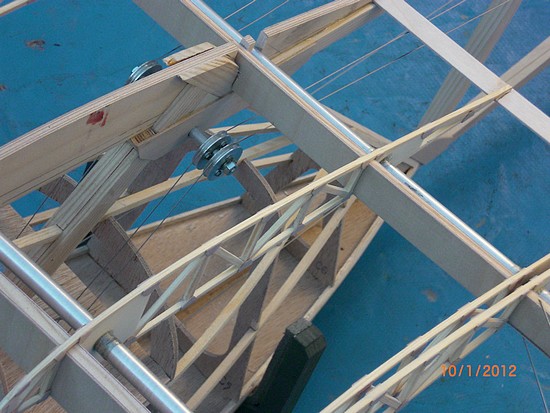

Tu as raison Christian, mais sur la photo, tu as la partie centrale de l'aile composée de 4 nervures, qui sera fixée sur le fuselage. Regarde bien la photo, la 4éme nervure est doublée, donc une coté aile et une coté fuselage.

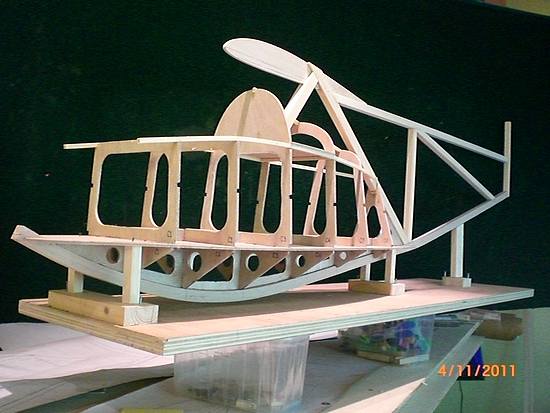

La nervure manquante, au centre des 4 nervures, est déjà sur le fuselage.
On la voit sur cette photo.
Bon, j'espère que tu comprnds mon charabia !!
Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà. |
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 08/01/2012 12:51 Sujet du message: |
|
|
|
Tout va bien alors super,je retiens aussi ta méthode pour la pose des goussets, se mettre devant un mauvais film où l'on n'a pas besoin de suivre l'histoire,tu veux parler de quel genres de film
Bon je sors
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
Jean-Paul Incurable Posteur
Inscrit le: 31 Juil 2008
Localisation: 34590 MARSILLARGUES
Âge: 77
|
Posté le: 08/01/2012 12:51 Sujet du message: |
|
|
|
Maintenant, Christian, tu vas me dire:
" pourquoi 4 nervures attenantes au fuselage ?"
C'est une bonne question et je te remercie de l'avoir posée.
Par ce que les haubans du moteur seront fixés entre les premières et deuxièmes nervures. Ainsi lorsque les ailes seront démontées,l'ensemble fuselage/moteur restera solidaire.
JP
Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà. |
|
Revenir en haut de page |
|
|
Hibernatus Fidèle Posteur
Inscrit le: 28 Nov 2011
Localisation: Genève
Âge: 66
|
Posté le: 08/01/2012 22:39 Sujet du message: |
|
|
|
Bonjour
Pour info la colle R12 est de l’aerodux-185, elle et disponible ici http://www.friebe.aero/Aircraft_Materials/5,2,21,187,369,1771,0,2.html
C'est une colle brunâtre où l'on rajoute une poudre blanche qui est le durcisseur. Cette colle je l’utilise toujours, elle est fabuleuse pour tous les collages du bois. Elle est utilisée dans l’aviation et l’aéronautique aussi.
Une jolie construction que tout ça
@+++ Christian
Bon sur ce je retourne coller mes morceaux de bois. |
|
Revenir en haut de page |
|
|
Jean-Paul Incurable Posteur
Inscrit le: 31 Juil 2008
Localisation: 34590 MARSILLARGUES
Âge: 77
|
Posté le: 10/01/2012 14:14 Sujet du message: |
|
|
|
Merci pour l'info, Christian.

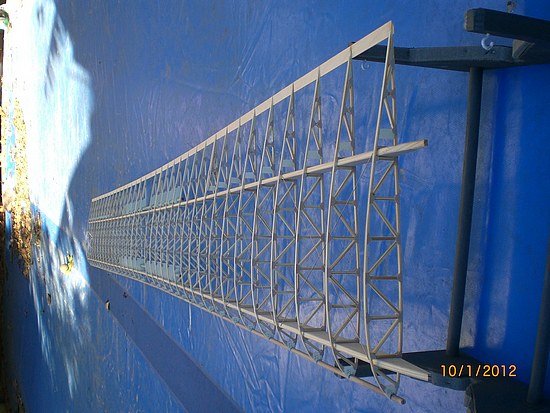

La 2éme 1/2 aile est montée.

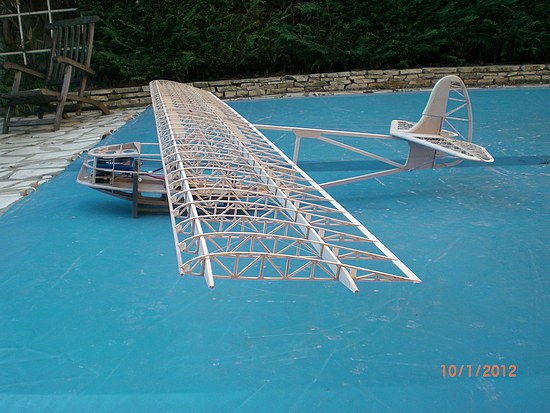

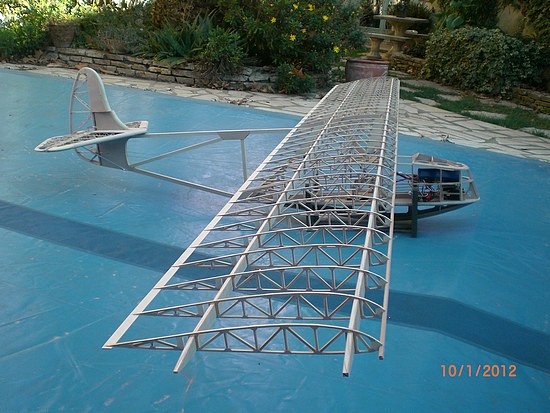

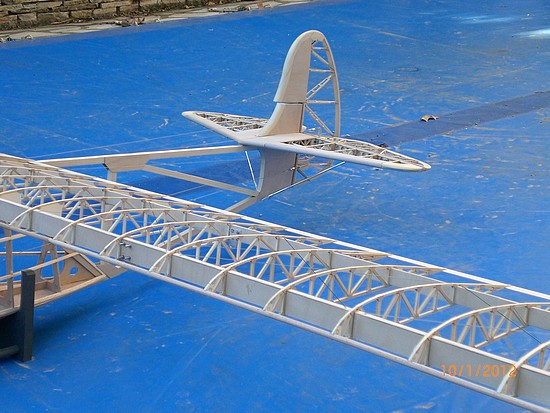

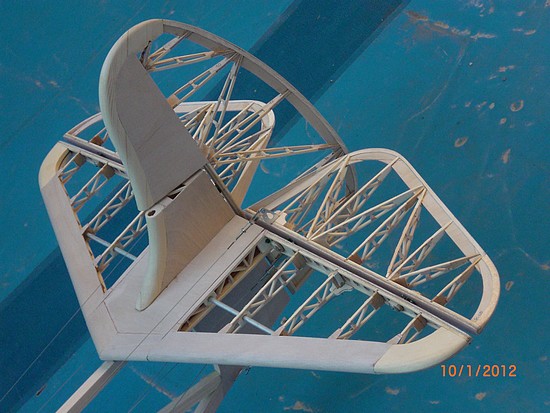

Je profite du soleil pour faire des photos à l'extérieur.

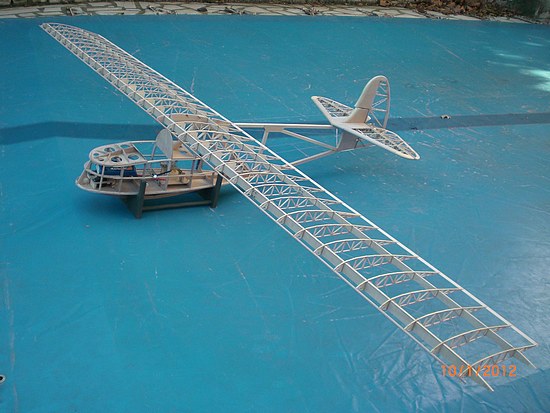

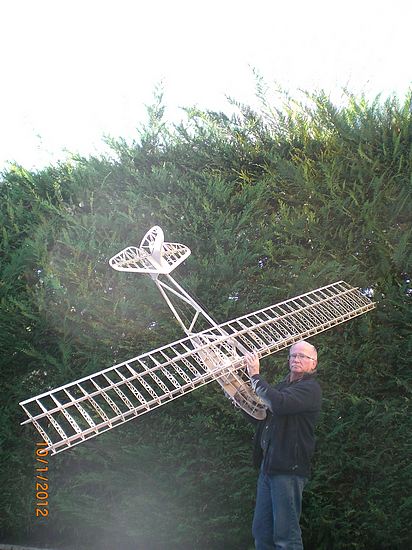

Et j'ai fait ma première mise en croix.

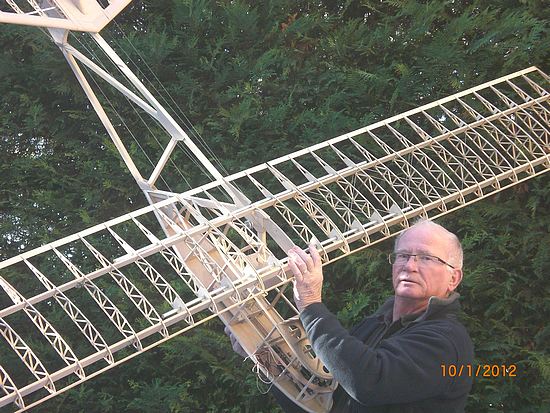

Avec moi, pour voir l'échelle et ma bobine pour ceux qui ne me connaissent pas.

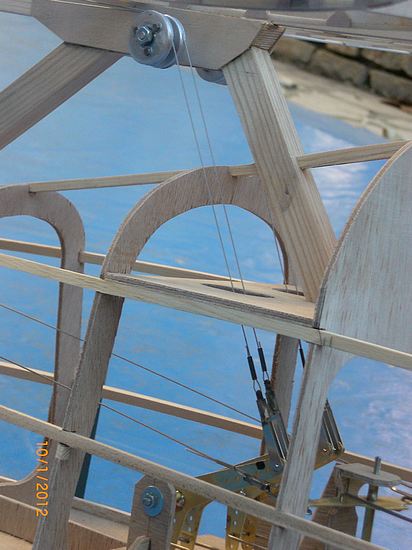

Cette après-midi, le termine la pose des câbles sur la première 1/2 aile.
Ensuite, je fais les tests comparatifs de torsion.
A tout à l'heure pour les résultats.
JP.
Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà. |
|
Revenir en haut de page |
|
|
Orionis Incurable Posteur
Inscrit le: 31 Aoû 2006
Localisation: Drôme
Âge: 58
|
Posté le: 10/01/2012 14:44 Sujet du message: |
|
|
|
Qui a dit que les retraités n'avaient jamais le temps?!?
Bravo, c'est très beau, ces nervures en structures...
Fabrice |
|
Revenir en haut de page |
|
|
Hibernatus Fidèle Posteur
Inscrit le: 28 Nov 2011
Localisation: Genève
Âge: 66
|
Posté le: 10/01/2012 15:52 Sujet du message: |
|
|
|
Salut
Que c'est joli ce model bravo
@++++ Christian
Bon sur ce je retourne coller mes morceaux de bois. |
|
Revenir en haut de page |
|
|
GARCIA Psycho Posteur
Inscrit le: 25 Juil 2010
Localisation: COTE D'OR
Âge: 65
|
Posté le: 10/01/2012 16:09 Sujet du message: |
|
|
|
Superbe Jean Paul, non pas toi le planeur
José |
|
Revenir en haut de page |
|
|
patte de loup Incurable Posteur
Inscrit le: 25 Jan 2006
Localisation: Alsace (Strasbourg)
Âge: 65
|
|
Revenir en haut de page |
|
|
Anonyme Serial Posteur
Inscrit le: 26 Jan 2006
|
Posté le: 10/01/2012 18:20 Sujet du message: |
|
|
|
Jolie bobine, t'as pas changé
très joli planeur, belle construction, progrès spectaculaires en modélisme, non? t'es content, c'est l'essentiel ! |
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 10/01/2012 18:25 Sujet du message: |
|
|
|
C'est bien beau Jean-Paul mais il va peut être falloir tailler la haie
Ne l'entoiles pas gardes le comme ça et refais en un pareil mais pour voler
Tu as déjà une idée de la motorisation nombres d'éléments etc ...
Beau boulot
Christian
Orlik en construction
|
|
Revenir en haut de page |
|
|
Frédéric Psycho Posteur
Inscrit le: 22 Juin 2006
Localisation: Corrèze
Âge: 59
|
Posté le: 10/01/2012 18:37 Sujet du message: |
|
|
|
Salut !
C'est pas la haie qui est trop haute, c'est Jean-Paul qui est petit !
En fait, c'est une plantation... C'est bien comme bois le tuyat ?
Pour le reste, c'est à dire le planeur :
Amicalement
Frédéric
"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert ! |
|
Revenir en haut de page |
|
|
Anonyme Serial Posteur
Inscrit le: 26 Jan 2006
|
Posté le: 10/01/2012 19:37 Sujet du message: |
|
|
|
Ouais, après Omar m'a tuer, Jean Paul m'a thuya
PS : thuya, Fred, grand con...ifère ornemental de la famille des cupressacées
( c'est pas une contrepèterie)
pardon Jean Paul, pour la pollution, j'arrête.. |
|
Revenir en haut de page |
|
|
Fauteuilaroulix Maniaco Posteur
Inscrit le: 01 Déc 2007
Âge: 74
|
Posté le: 10/01/2012 19:46 Sujet du message: |
|
|
|
Travail de perfection constructeur beau comme un jeune premier à quel plaisir d'avoir une bicyclette a quel plaisir de savoir sans servir! beau y arien à dire d'autre et même on peut se demander si le constructeur n'est plus beau que le modèle!
quel travail de qualité mon ami Jean-Paul, un vrais compagnon de Rétroplane, c'est tout amicalement Jean Claude
Jean le rempailleur de fauteuil roulant |
|
Revenir en haut de page |
|
|
Frédéric Psycho Posteur
Inscrit le: 22 Juin 2006
Localisation: Corrèze
Âge: 59
|
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
Posté le: 10/01/2012 20:45 Sujet du message: |
|
|
|
Vu les pousses, je dirais plutôt que c'est une haie de cyprès de leyland
Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
|
GARCIA Psycho Posteur
Inscrit le: 25 Juil 2010
Localisation: COTE D'OR
Âge: 65
|
Posté le: 10/01/2012 21:38 Sujet du message: |
|
|
|
Eh les copains, Jean Paul ne va plus oser prendre des photos avec les thuyas en fond. Bon d'accord nous ne savons pas si c'est Jean Paul qui est petit ou les thuyas qui sont trop grands. Malgré tout c'est du beau travail.
Amicalement
José |
|
Revenir en haut de page |
|
|
Jean-Paul Incurable Posteur
Inscrit le: 31 Juil 2008
Localisation: 34590 MARSILLARGUES
Âge: 77
|
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 10/01/2012 21:59 Sujet du message: |
|
|
|
Merci Jean Paul pour l'info, c'est malin maintenant on va mettre des câbles partout
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
GARCIA Psycho Posteur
Inscrit le: 25 Juil 2010
Localisation: COTE D'OR
Âge: 65
|
Posté le: 10/01/2012 22:03 Sujet du message: |
|
|
|
Il va falloir que j'achète du cable maintenant
José |
|
Revenir en haut de page |
|
|
Anonyme Serial Posteur
Inscrit le: 26 Jan 2006
|
Posté le: 10/01/2012 22:42 Sujet du message: |
|
|
|
Fred, il est nul en orthographe ton feliphoto. En tout cas, moi, pas besoin de câble pour être en déformation professionnelle...
Monsieur Jean Paul, vous m'épatez.
D'ailleurs, la première fois que je vous vis, vous me plûtes et m'épatâtes |
|
Revenir en haut de page |
|
|
Stefan Hunziker Fidèle Posteur
Inscrit le: 25 Fév 2010
Localisation: Genève
Âge: 53
|
Posté le: 11/01/2012 11:14 Sujet du message: |
|
|
|
Salut Jean - Paul
ça fait vraiment plaisir de voir à quelle vitesse ton chantier progresse!!!
j'aime bien comment tu as résolu le renvoi des câbles par poulies et toute la tringlérie qui va avec....sur mon mösch, j'avais pas osé utiliser des poulies par peur de créer trop de résistance mécanique. mais ces poulies à roulement a bille, c'est vraiment top!!!
les tests de torsion sont également très intéressantes - merci d'avoir pris le temps de les faire et de publier les résultats!
je te souhaite bonne continuation et évidemment je me réjouis de voir le Konice4 en vol....
salutations
stefan |
|
Revenir en haut de page |
|
|
Jean-Paul Incurable Posteur
Inscrit le: 31 Juil 2008
Localisation: 34590 MARSILLARGUES
Âge: 77
|
Posté le: 23/01/2012 22:50 Sujet du message: |
|
|
|
Merci de vos commentaires les copains.
Depuis quelques jours, je suis sur la fabrication des haubans. Il en faut 8 sans parler du support moteur, 4 pour la partie fixe centrale et 4 pour les ailes.
J'ai commencé par ceux de la partie fixe. Ils sont en tube d'alu 4/6mm avec des embouts tournés. Une des extrémités est fixe,
l'autre extrémité comporte une chape en acier brasé avec une tige filetée M3.
Les chapes en alu sont faites avec une meule de mini perceuse fixée sur la tourelle de mon tour.
Les embouts sont collés à l'époxy dans les tubes et sécurisés par des clous laiton de 10/10éme faisant office de rivets.
J'ai trouvé des petits rivets de 2x8mm en alu et en acier. Ils remplacent avantageusement les habituels clous. Ils sont percés au diamètre 10/10éme pour recevoir une goupille.
Voila pour la partie centrale.
Pour les haubans d'ailes, j'ai repris la même technique avec des tubes alu de 6/8mm.
Les embouts sont emboités serrés, collés et rivetés avec les clous laiton de 10/10éme.
J'ai brasé un petit anneau en cap 5/10ème sur la tête des rivets et noué un petit câble en acier gainé. Le câble est ensuite fixé sur le haubans, ainsi je ne pourrais pas perdre le rivet.
Gros plan sur l'attache coté aile
coté fuselage
Et voila les 8 haubans posés.
A bientôt pour la suite.
JP
Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà. |
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
Posté le: 24/01/2012 08:00 Sujet du message: |
|
|
|
C'est sympa toutes ces petites pièces et chronophage ce sont des rivets à frapper que tu as trouvé? ceux que tu reperces pour la goupille sont ceux en acier?
Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
|
caralp_laurent Psycho Posteur
Inscrit le: 30 Jan 2006
Localisation: La Houssaye en Brie 77
Âge: 51
|
Posté le: 24/01/2012 08:11 Sujet du message: |
|
|
|
Superbe Jean-Paul !
Attention qu'un régime de bananes lui tombe pas dessus...
Lolométéo, rétro addict ;o)
"On commence à vieillir quand on remplace ses rêves par des regrets"
Sénèque |
|
Revenir en haut de page |
|
|
ChristianR Psycho Posteur
Inscrit le: 07 Oct 2007
Localisation: Yzeure (Allier)
Âge: 74
|
Posté le: 24/01/2012 09:32 Sujet du message: |
|
|
|
Beau travail Jean Paul
Tu vas faire un pilote qui parle , tourne la tête,fait signe de la main ....
Bon courage |
|
Revenir en haut de page |
|
|
Peter64 Maniaco Posteur
Inscrit le: 17 Oct 2007
Localisation: Kärnten
Âge: 59
|
Posté le: 24/01/2012 10:55 Sujet du message: |
|
|
|
Salut Jean-Paul,
super ta construction je te félicite bravo.
amicalement
Peter |
|
Revenir en haut de page |
|
|
Fauteuilaroulix Maniaco Posteur
Inscrit le: 01 Déc 2007
Âge: 74
|
Posté le: 24/01/2012 11:13 Sujet du message: |
|
|
|
Ben cré non de d'zou c'est beau! de la si belle ouvrage! c'est à vous laisser sans voix, d'ailleurs je reste couac (ça c'est pour Marc) non mais c'est beau ces petites pièce de l'orfèvrerie quoi, comme tu as l'habitude de nous épater Jean Paul, et la haie elle est trop haute, ça empèche de voir la voisine quand elle...... bon ça ne nous regarde pas et le thuyas ou le cyprès c'est pas trible comme bois de construction aéronautique, alors bon c'est la maquette le sujet de la photo et puis c'est tout.
Amicalement, Jean Claude.
Jean le rempailleur de fauteuil roulant |
|
Revenir en haut de page |
|
|
Jean-Paul Incurable Posteur
Inscrit le: 31 Juil 2008
Localisation: 34590 MARSILLARGUES
Âge: 77
|
Posté le: 24/01/2012 11:27 Sujet du message: |
|
|
|
Oui Vincent ce sont des rivets à frapper que j'ai trouvé au "Train Magique"
Ceux qui se démontent (ailes) sont en acier avec une goupille Béta, ceux qui sont fixes (partie centrale) sont en alu avec une goupille fendue.
Chronophage, c'est exact mais arrête de me sortir des termes chronophages qui m'obligent à sortir mon dictionnaire en 25 volumes. Bien que, en réfléchissant un peu, chrono et phage....
Et merci aux copains qui m'encouragent, le pilote, Christian, je n'y pense pas encore, quant aux bananes, Laurent, ya longtemps qu'elles sont mangées.
JP
Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà. |
|
Revenir en haut de page |
|
|
GARCIA Psycho Posteur
Inscrit le: 25 Juil 2010
Localisation: COTE D'OR
Âge: 65
|
Posté le: 24/01/2012 17:40 Sujet du message: |
|
|
|
Mamamia que du beau travail, Jean Paul ton astuce sur le tour pour fabriquer les chapes est géniale je vais la retenir.
Encore une fois bravo
José |
|
