Slingsby PETREL Echelle 1/3,5 env.5m

Eric Spore · Posté le: 27/09/2013 12:21 Sujet du message:

Puisque vous voulez transformer vos séances de vol en jeux sado-maso, je ne serai plus de la partie!
Pas de clous, pas de feuillard avec échardes: juste du bois finement poncé avec au moins 6 couches de vernis. Wink

albert · Apprenti Posteur Inscrit le: 19 Nov 2009 Âge: 66

Je pense que les clous devraient suffire pour cet hiver en cas de verglas
sur le mien j'ai mis des petites vis a têtes coniques avec un coup de foret
sur ma barre de renfort Very Happy

LEROY · Posté le: 27/09/2013 21:09 Sujet du message:

Merci pour ces encouragements... A partir du 5 Décembre je me lèverais à l'heure que je voudrais Zzz

..je serais en congés éternels... Very Happy

et j' irais remettre mon badge le 1er Avril MDR

, date définitive pour fermer la porte de ma boite. Plus de DAO sauf pour les avions et les planeurs..bon revenons à nos moutons.. pour la fixation ce seront de toutes petites têtes fraisées et des petits clous.. qui assuront avec la néoprène.
La partie avant de ce patin n'est pas encore clair dans ma tête; il faut y souder un crochet bien costaud,et y placer un crochet de larguage... Celui que j'ai déjà installé est dans l'axe du fuselage... c'est pas maquette du tout, alors je dois revoir ma copie..

jean claude Crétal · Posté le: 28/09/2013 09:21 Sujet du message:

Et bien ce sera le jour de l'anniversaire de mon départ ,12 ans déjà, tu dois t'en souvenir, tu étais présent et vous m'aviez offert un OS 160FX il a motorisé un P51 pendant des années, jusqu'à ce que j’arrête l'avion pour le planeur.
Passes le bonjour et mon bon souvenir aux jeunes anciens, s'il en reste, mais c'est déjà bien loin tout ça Wink

LEROY · Posté le: 28/09/2013 10:56 Sujet du message:

Quand je parle avion en DAO c'est bien sûr pour les remorqueurs...je prospecte d'ailleurs vers les "anciens remorqueurs" en biplan et moteur en étoile...
ça doit être super !! Je vais basculer d'un monde de rêves à un monde de réalités.Déjà, je commence à être surpris de cette construction tout en bois,de ce fuselage qui prend forme..c'est un vrai plaisir de rentrer dans l'atelier et d'y retirer quelques aiguilles le matin en se levant...je crois que nous avons tous ces "petits plaisir".Là , je m'étonne des dimensions que ça va prendre... [bave]

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Je comprends bien ce que tu veux dire et j'ai hâte de me retrouver dans la même situation Laughing

bien que je ne me sois guère privé des dernières années... mais là, il y aura le temps en plus ! j'espère te rencontrer un de ces jours, nous ne sommes guère éloignés ! Et à Amiens, il y a un sublime terrain pour faire du remorquage !! Wink

LEROY · Posté le: 28/09/2013 11:34 Sujet du message:

Hé bien soit !! je prendrais le temps de te rencontrer en 2014 et d'aller à Amiens, et d'ici là de mettre au point un remorqueur Piper que mon fils, mon épouse, et ma famille m'ont offert pour mon anniversaire. Bien sûr avec le Pétrel.. Very Happy

LEROY · Posté le: 29/09/2013 11:56 Sujet du message:

A chaque fois qu'il faut assembler quelque chose, il faut faire un plan.. cogiter sur la fabrication , sur le montage...le peindre avant ? le poncer avant ? voir comment ont fait les copains... pas facile pour une première fois. Et puis surtout tenir le plan à jour...

LEROY · Posté le: 04/10/2013 11:51 Sujet du message:

Bon, hé bien pour les aiguilles, c'est fait, et le travail sur le coffrage du fuselage va pouvoir continuer.
Pascal ; tu me dis avoir des aiguilles bleues et tu m'en envois en rouge [humm]

. C'est pas grave de confondre les couleurs.. l'essentiel c'est que ça se tienne mieux quand tu piques le ctp en 0.6mm et que les trous ne soient pas énormes.. quel plaisir !! en rouge !!!

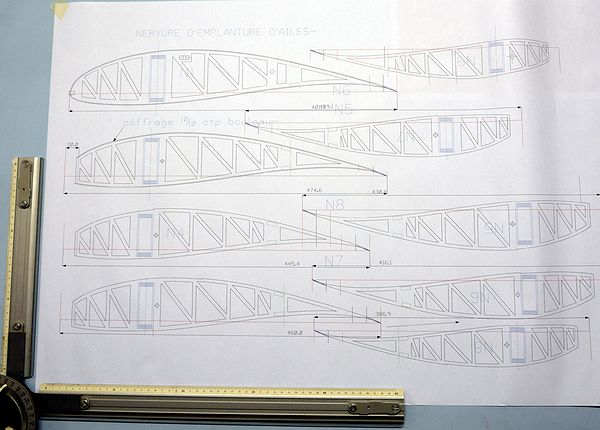

J'ai regardé ce que ça pouvait donner pour la découpe des nervures et avoir un aperçu du travail qui m'attendait.. en ctp peuplier ep.3 mm.pour toutes les nervures sauf pour l'emplanture en ctp aviation ep.4 mm ça n'a rien à voir avec Jean-Claude et sa découpe à la CNC [clap]

(c'est sûr, on gagne du temps).... c'est ça le modernisme. Mais à la main , ça dure.. et on savoure [bave]

D'abord les trous, ...

Ensuite la découpe.. mais bon dieu que c'est long...

jean claude Crétal · Posté le: 04/10/2013 12:21 Sujet du message:

Joli travail Michel [clap]

, pendant que tu découpes c'est une bonne petite bière que je savoure en discutant avec les copains et voisins de passage. Il va bientôt falloir que je rajoute des sièges pour regarder la CNC, on trouve toujours cet outil "magique" Very Happy

peut être un peu bruyant certes mais sans plus. Pour l'instant, je n'ose pas la laisser travailler sans surveillance.

LEROY · Posté le: 04/10/2013 13:27 Sujet du message:

Je n'en suis qu'à mon premier modèle , et à la longue, la découpe manuelle ,faut l'avoir vécu ,mais la CNC c'est mieux , donc j'envisage d'en fabriquer une.. dans les mois futur... En plus, je pense que les copains seront intéressés...J'ai des tabourets que tu connais bien pour t'y être assis dessus.. Laughing

et je ferais payer les entrées pour assister aux découpes... contre une bière car j'ai un frigidaire dans l'atelier [bave]

RichardP · Posté le: 05/10/2013 09:22 Sujet du message:

comme je te comprends, Michel, j'ai fait la même chose pour mes nervures sur le Musger MG12a, et c'est vraiment long, je rêve d'une CNC, malheureusement je n'ai pas les compétences pour en fabriquer une.
quant à tes nervures [clap]

on les croirait faites à la machine tellement c'est propre !

LEROY · Posté le: 05/10/2013 20:26 Sujet du message:

Merci Richard, pour tes compliments, je les découpe deux par deux et je maintiens ces deux nervures par deux minuscules vis assez éloignées l'une de l'autre pour que ça ne bouge pas. Je rectifie à la lime s'il y a une bosse ou un écart, ensuite seulement je les sépare l'une de l'autre.Elles sont prêtes ensuite à être montées.Je commence à partir de plans que j'ai élaboré... (je suis dessinateur de métier) ,et je peux prévoir un peu tout. Même le tracé des nervures avec évolution des profils.. c'est "fastoche".J'ai ramené chez moi une table à dessin....souvenirs de longues années passées au travail . Aujourd'hui j'y étale des tirages de plan fait en DAO...

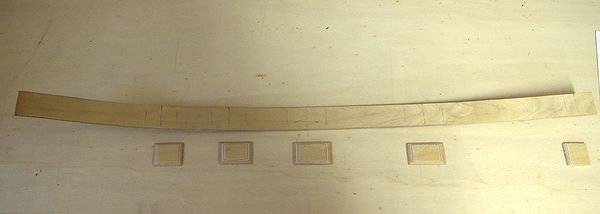

Le patin a pris de la forme et les appuis sont découpés et limés.Le lamellé-collé révèle des lignes qui vont embellir cet assemblage. Very Happy

Je dois m'arrêter là.. car je pars en vacances pour deux semaines.

RichardP · Posté le: 05/10/2013 22:07 Sujet du message:

ah! la planche que de souvenirs ! tire-ligne, graphos, rotring et puis ..... plus de planche, jamais j'aurais imaginé à l'époque qu'un jour je dessinerai avec une souris Laughing

quel pied !

LEROY · Posté le: 15/11/2013 15:42 Sujet du message:

C'est vrai que la technologie nous permet des choses incroyables...en attendant nous, on fait avec les moyens du bord.. Confused

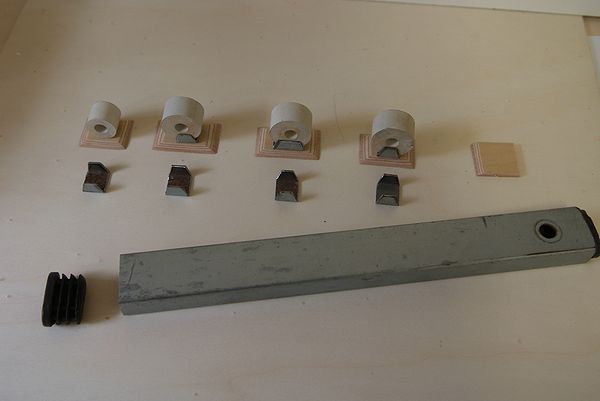

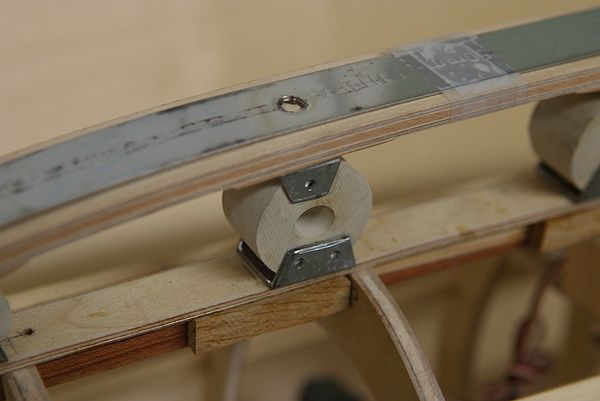

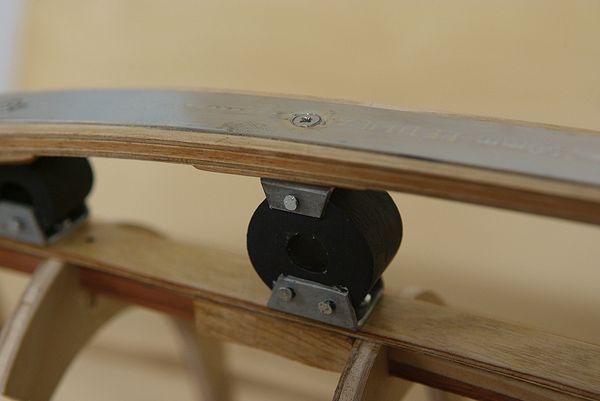

J'avance petit à petit et le patin et ses accessoires se précisent. Les ronds en caoutchouc sont récupérés sur les pieds de lampes comme expliqué dans les fabrications précédentes.Je rappelle qu'on les trouve dans des grands magasins au stand luminaire. Par contre le problème des pattes d'attaches en U implique une bonne maitrise à façonner l'acier avec le pliage en bonne épaisseur, pas facile à réaliser. Comme je fouinne un peu à la déchetterie, j'ai trouvé un tube rectangulaire en acier et d'épaisseur 1,6mm. C'est un élément de store. Les angles sont déjà tout fait.. Very Happy

Et les dimensions semblent piles poiles..

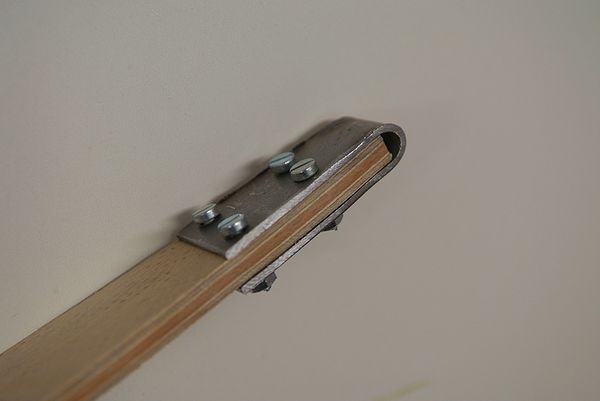

Le lamellé-collé à l'avant sera pincé par un plat toujours en épaisseur 1,6mm .
Le pliage sera fait en premier, ensuite un ajustage avec la largeur du patin au touret, puis en dernier le perçage de l'ensemble. ça devrait tenir.. [humm]

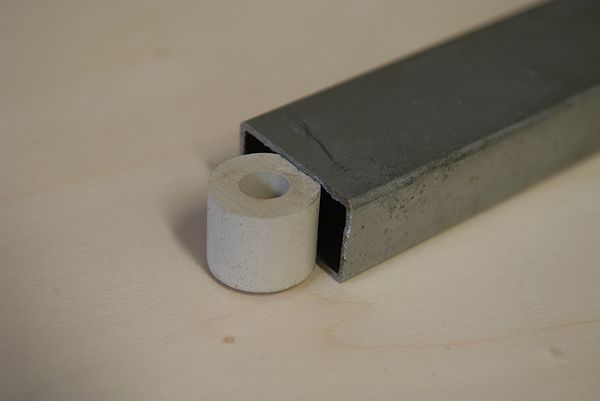

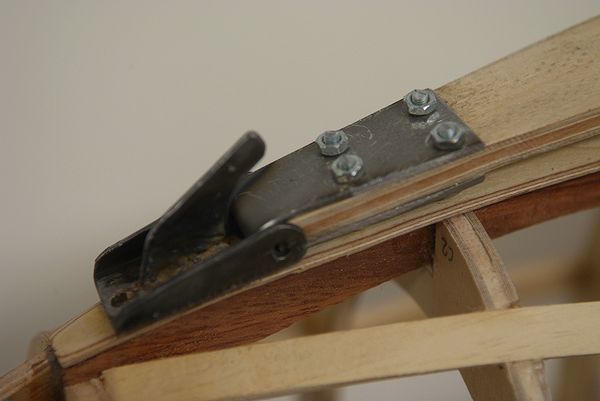

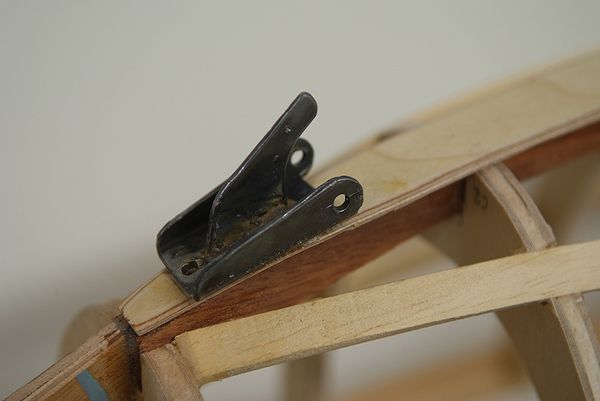

Pour ce qui est de la fixation avant, le crochet central semble bien utile lors des rencontres planeurs en raison des efforts demandés pour l'envol. Il vaut mieux donc "prévenir" et en être équipé. J'ai réutilisé ce tube rectangulaire pour la partie en U .Ensuite, j'ai découpé un morceau dans la partie la plus large du tube. pour y découper le crochet. Petite brasure à l'argent...et c'est bon

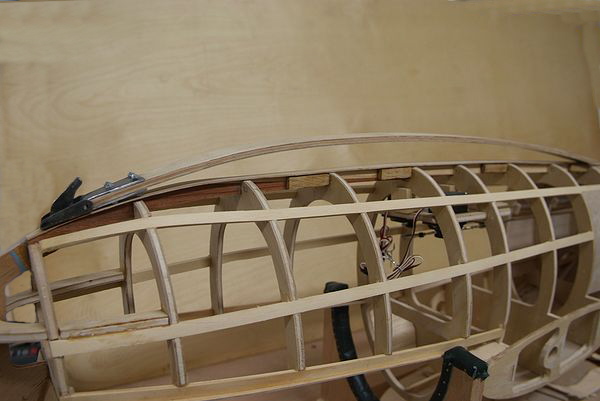

L'ensemble prêt à être fixé dans le sabot

Encore quelques trous à la perçeuse pour fixer les silents bloc et le patin sera bientôt fini Very Happy

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Tu fais tout bien comme il faut et les moyens du bord et la récup , c'est du modélisme ! Wink

Christian · Posté le: 15/11/2013 18:10 Sujet du message:

Joli travaille propre et soigné ,la récup c'est aussi ça le modélisme [good]

Juste une chose ,c'est pas un reproche juste une remarque j'aurai mis des vis têtes fraisées avec les écrous à l'intérieur Wink

Bonne continuation ,ce planeur fait parti des mes favoris parmi tant d'autres Very Happy

Christian

LEROY · Posté le: 15/11/2013 20:36 Sujet du message:

C'est noté Christian, tu as raison, ça ferait plus propre, en plus je les ais en Inox.... et vu l'épaisseur du fer je peux entammer la matière et faire un chanfrein. Pour la couleur , je peindrai ces atttaches en noir. Cool

VincentB · Posté le: 16/11/2013 06:50 Sujet du message:

En principe je n'ai pas autorisation de contredire un Nervuré d'Or Laughing

mais personnellement je préfère voir l'hexagone des têtes ou là en l'occurrence des écrous, qu'avoir des têtes fraisées. C'est un serrage de toute façon plus mécanique.

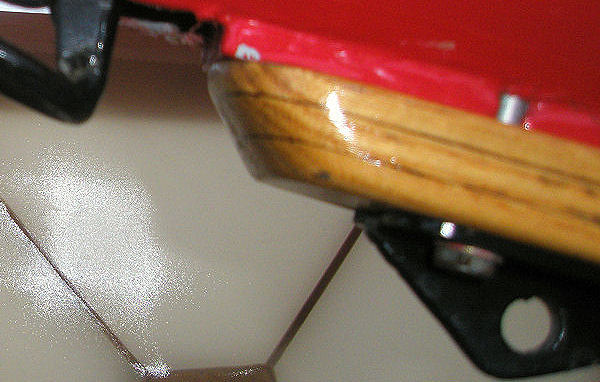

Sur le Petrel

Sur le Cimbora

bon j'espère que t'as pas déjà fraisé Laughing

Christian · Posté le: 16/11/2013 08:47 Sujet du message:

Ce qui me choquait c'etait la grosseur des écrous , effectivement des têtes hexagonales ça passe mieux l'idéal serait des vis de diamètre 2.5 Very Happy

Attention Vincent c'est pas bon de contredire une nervures d'or tu m'as foutu ma journée en l'air Laughing

Christian

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

De toute façon, je crois qu'on la perd automatiquement si on ne construit rien pendant une année... MDR

RichardP · Posté le: 16/11/2013 10:48 Sujet du message:

ouais, c'est normal, place aux jeunes

LEROY · Posté le: 17/11/2013 19:07 Sujet du message:

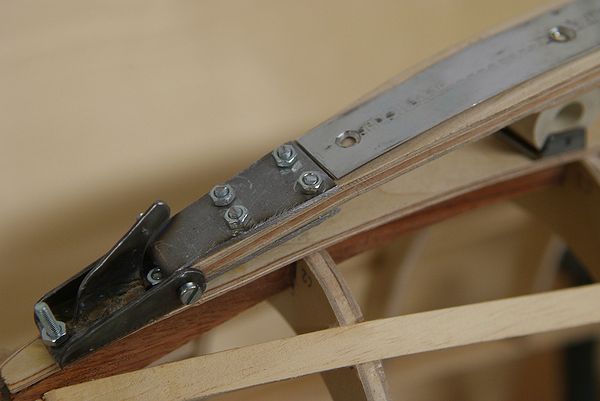

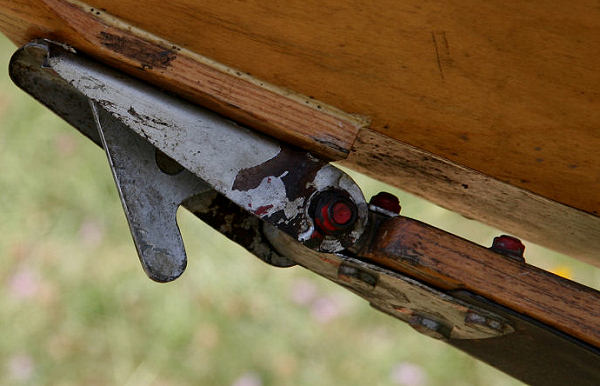

Houu la la ...c'est chaud bouillant comme dirait mon copain Nicolas...non,je n'ai pas été très réactif et j'en suis heureux. Il est vrai que les photos montrent bien les têtes de boulons sur l'extérieur et les écrous sur l'intérieur. Je vais donc garder cette version si je trouve du 2,5mm je suis partant. Merci pour ces photos ,c'est très intérressant pour se rapprocher du vrai. [clap]

J' y mettrais même une goutte de peinture rouge (j'ai du vernis à ongle..qui marche très bien pour bloquer les écrous..)n'y voyez rien d'autre ,c'est juste mécanique... Embarassed

LEROY · Posté le: 28/11/2013 21:27 Sujet du message:

LEROY · Posté le: 01/12/2013 11:09 Sujet du message:

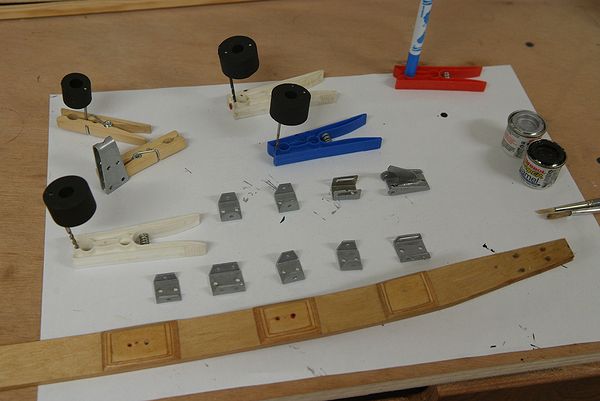

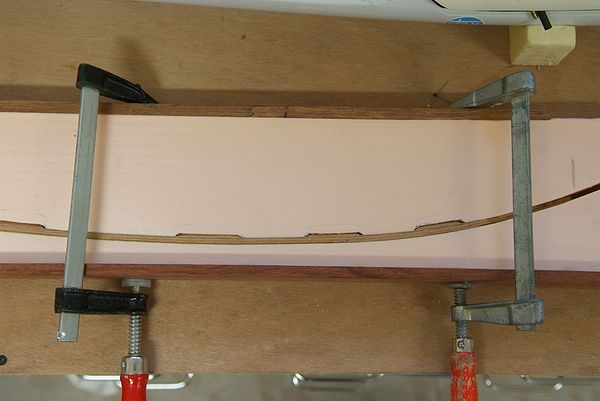

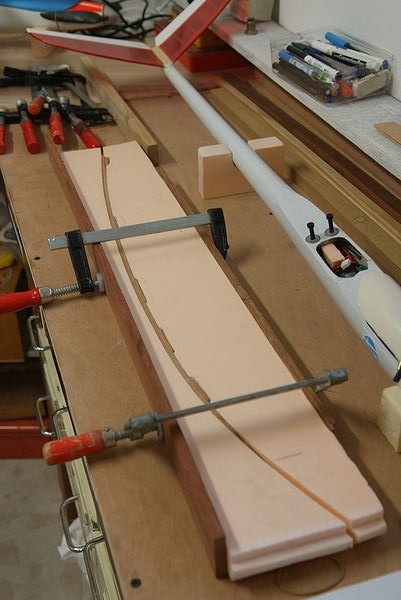

Pour coller le feuillard, j'ai récupéré les morceaux en polystyrène extrudé qui m'ont permi de gardé cette forme au collage, j'y ai creusé les supports de caoutchouc et ,à l'araldite j'ai procédé au collage. A ceux qui font du collage de cette façon , ajoutez un film plastique entre les deux moules pour éviter que la colle se répende partout ...j'ai eu un mal fou à séparer les deux morceaux..

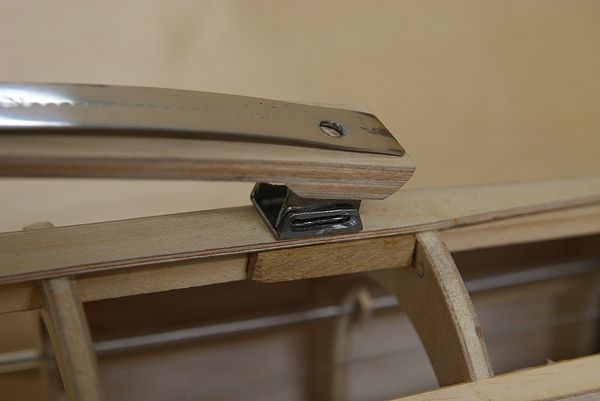

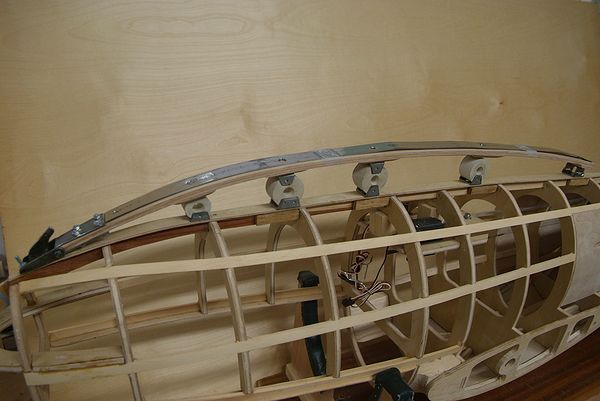

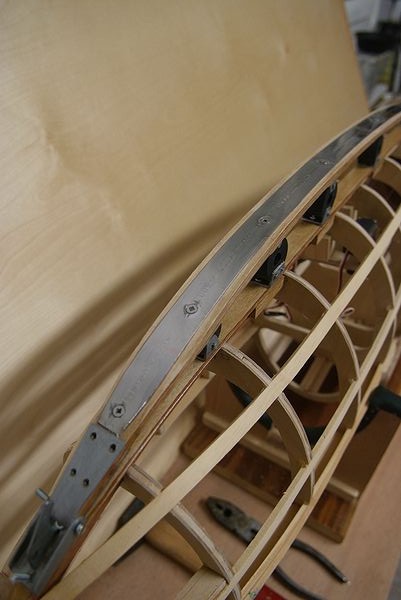

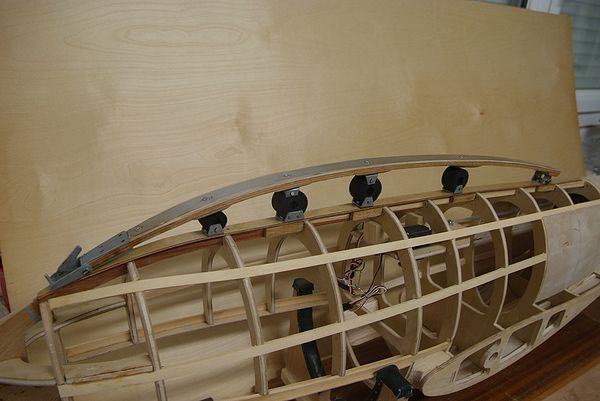

Ensuite , remontage de l'ensemble Very Happy

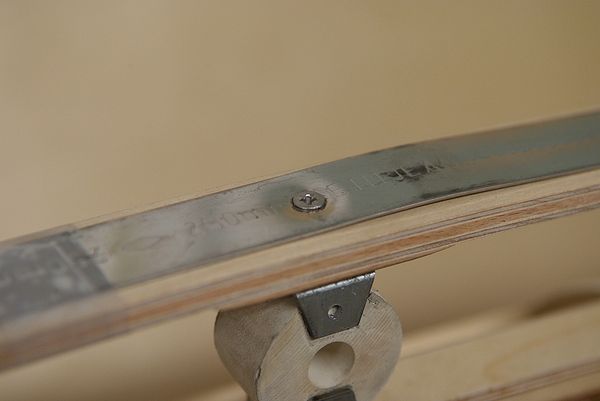

Je n'ai pas encore réglé ce problème de vis et écrous en 2,5mm que je n'ai pas trouvé chez mes fournisseurs.. si vous avez des adresses pour des particuliers , je suis preneur, en attendant , je mets des clous Laughing

AlainB · Posté le: 01/12/2013 12:10 Sujet du message:

Parmi tant d 'autres mais moi je me sert chez : L ' OCTANT
D ' autres adresses te parviendront certainement avant ce soir ....

ALAIN A+

VincentB · Posté le: 01/12/2013 12:27 Sujet du message:

Toute la visserie je prends en UK chez modelfixings.co.uk au début le site n'est pas trop facile a se repérer, mais une fois qu'on s'y est habitué ça va, et ça vaut vraiment le coup niveau tarif, port et choix.

RichardP · Posté le: 01/12/2013 12:41 Sujet du message:

Il y a aussi bricovis qui est pas mal Wink

LEROY · Posté le: 01/12/2013 19:51 Sujet du message:

Merci !!! je vais m'y mettre rapidement car je vais bientôt avoir tout mon temps... la retraite c'est jeudi prochain !!!!!! [bave]

Je vais pouvoir passer la seconde...et accélérer ma construction

jean claude Crétal · Posté le: 01/12/2013 20:19 Sujet du message:

pour jeudi, déjà 12 années sont passées depuis mon pot de départ où tu étais présent.
Profites en bien ça passe trop vite Wink
