MessagePosté le: 28/07/2011 21:08    Sujet du message: Répondre en citant

Salut José,

tu avances bien!
J'ai l'impression que tu es le seul qui est en train de construire même en été, ou je me trompe?
L'articulation des ailerons me plait bien, je vais faire pareil à mon prochain projet. Peut-être cette question est un peu redondante, mais est-ce que la manche est articulé aussi?
As tu mis un servo par aileron ou c'est un servo pour les deux?

Bravo pour cette belle machine! [clap] [clap] [clap]

Frank
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 28/07/2011 21:36    Sujet du message: Répondre en citant

« Frank Albrecht » a écrit:
Salut José,

Peut-être cette question est un peu redondante, mais est-ce que la manche est articulé aussi?
As tu mis un servo par aileron ou c'est un servo pour les deux?

Bravo pour cette belle machine! [clap] [clap] [clap]

Frank

Salut Franck,
non je ne pense pas à etre seul à construire mais je me dépêche car lundi c'est la reprise du boulot et en plus il [pluie] assez souvent. il y a un servo par aileron et un servo pour les af ils sont dans le fuselage sous l'aile. Pour ce qui est des manches, ils fonctionnent indépendamment actionnés par des servos standards. Ils sont placés sous le plancher de la cabine ainsi que le servo de profondeur, de direction et du crochet.
Seul le servo standard pour actionné les palonniers se trouve derrière le cadre principal, l'accès n'est pas facile mais j'y arrive.
Tu trouveras toutes les photos sur ce post.
Amicalement
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Laurent Beldame
Incurable Posteur
Incurable Posteur


Inscrit le: 17 Fév 2006

Localisation: - Genève - au pied du Salève -

MessagePosté le: 29/07/2011 10:20    Sujet du message: Répondre en citant

« GARCIA » a écrit:
Salut à tous,
les commandes d'af et d'ailerons sortent du fuselage. Tige filetée de 3, pour les axes j'ai pris des clous sur lequel j'ai percé un trou de 1.5 pour passer la goupille (toujours en fil dentaire). Les chapes sont du commerce Embarassed
La platine commande les af


Bonjour

Quelles sont les références de ces chapes ? Je n'avais jamais vu ce modèle autrement que métallique...

Merci par avance pour l'info;

L
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 29/07/2011 11:55    Sujet du message: Répondre en citant

Je t'envoie le lien en privé.
Amicalement
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 29/07/2011 13:07    Sujet du message: Répondre en citant

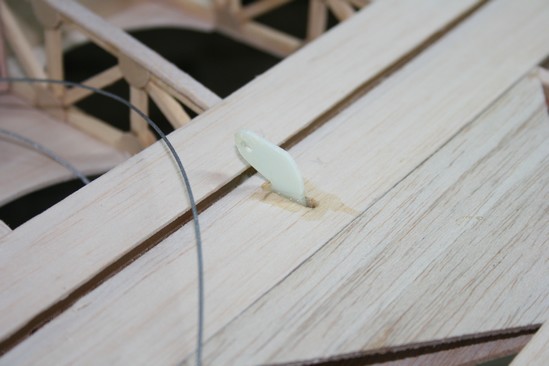

Les guignols d'ailerons sont posés

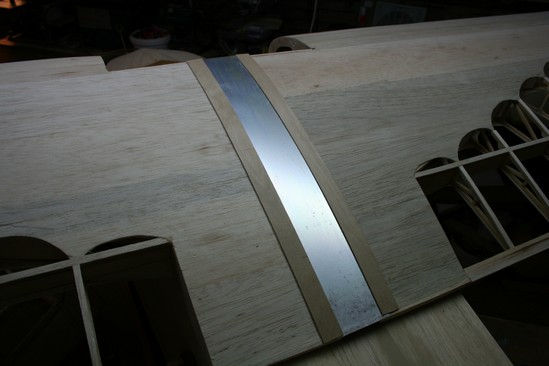

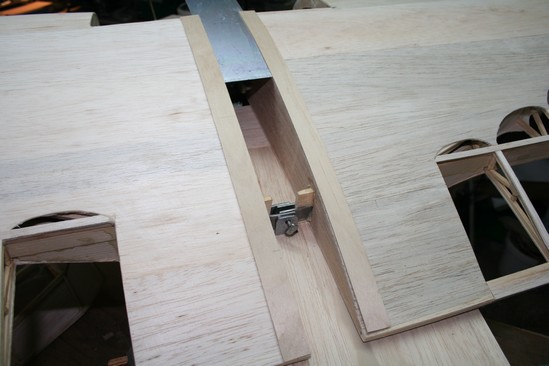

La jointure des ailes est en tôle ofset qui coulisse dans cette bande en contreplaqué 0,8

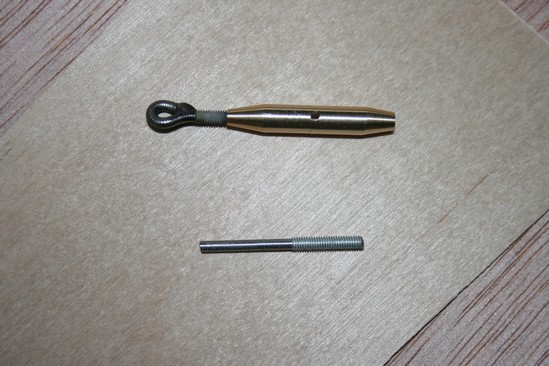

j'ai retiré le filet d'une tige filetée de 3 au tour sur une longueur de 2 cm pour pouvoir faire une boucle en la chauffant. Puis j'ai mis un point de soudure.

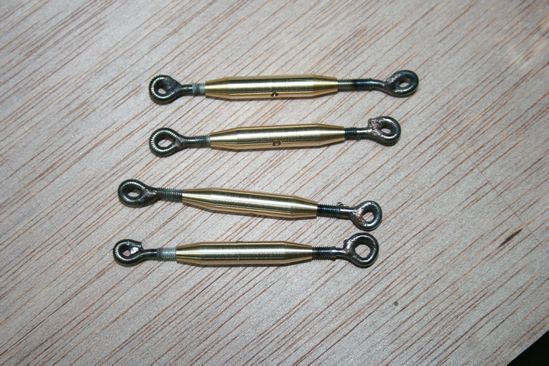

Vissé dans le ridoir ça fera le réglage pour les ailerons. il faut que je fasse une tige filetée de 3 pas à gauche maintenant [humm]



José


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 29/07/2011 14:41    Sujet du message: Répondre en citant

C'est fait Very Happy



José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 29/07/2011 16:24    Sujet du message: Répondre en citant

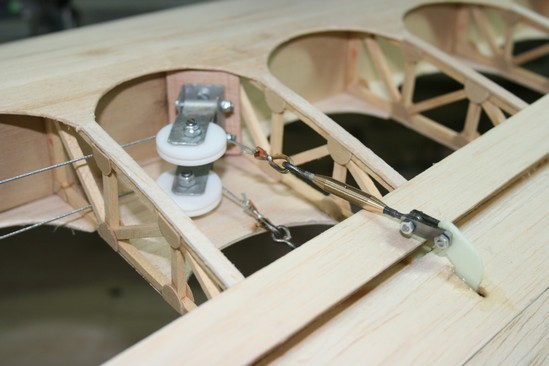

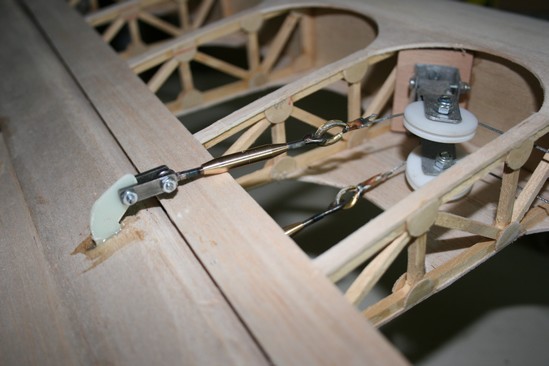

Les commandes posées sur l'aileron droit.



José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 29/07/2011 17:49    Sujet du message: Répondre en citant

Et le gauche Very Happy


José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 30/07/2011 20:06    Sujet du message: Répondre en citant

Salut à tous,

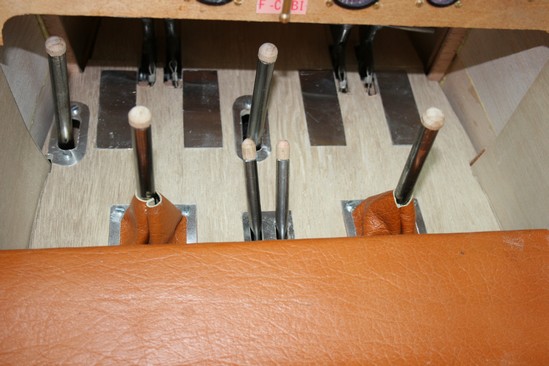

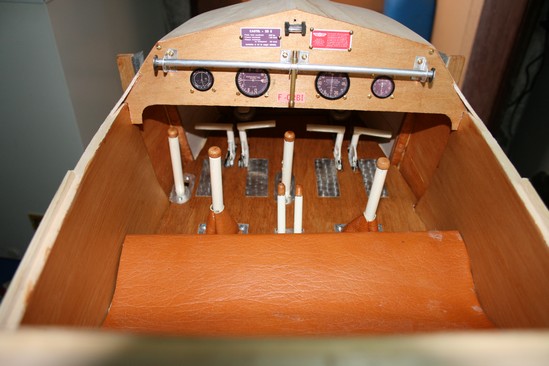

mise en place des tôles sur le plancher cabine (faites en alu) qui servent à poser les talons des pilotes. Pose des deux leviers entre les manches qui je suppose servent pour l'un au frein de roue [humm] et l'autre ? [humm]. Ces deux leviers existent sur le réel F-CRML. Je suis curieux de connaître la réelle fonction de ces leviers [humm] si quelqu'un la connaît...





Après réflexion ils sont peut-être un peu grand [humm]
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 31/07/2011 08:30    Sujet du message: Répondre en citant

Bonjour à tous,

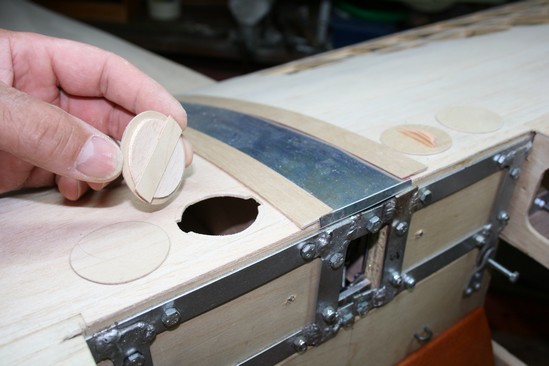

construction des trappes de visite sur l'extrados de l'aile pour un accès aux


palonniers des ailerons
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 31/07/2011 11:08    Sujet du message: Répondre en citant

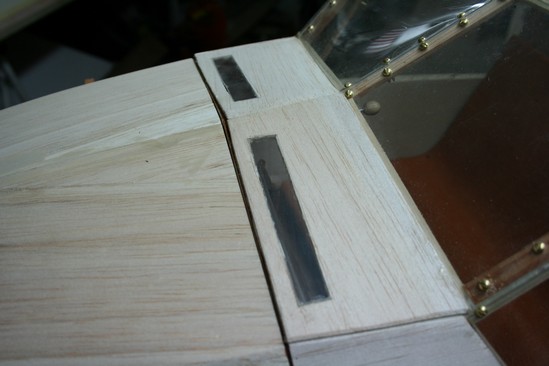

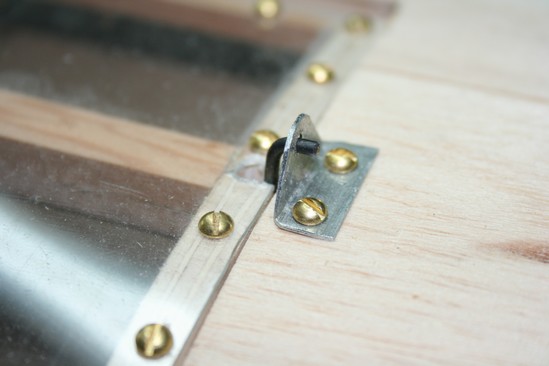

Mise en place des petites bandes de rhodoïd sur la verrière. Fixation de la verrière au dessus de l'aile fonctionnant par un poignée à l'intérieur.





José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 10/08/2011 18:53    Sujet du message: Répondre en citant

Salut à tous, j'ai pris le pinceau pour la première fois sur le C25 Very Happy


Tu vois Marc je bosse aussi MDR bon!! d'accord!! ça avance pas vite mais j'y vais...
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Laurent Beldame
Incurable Posteur
Incurable Posteur


Inscrit le: 17 Fév 2006

Localisation: - Genève - au pied du Salève -

MessagePosté le: 11/08/2011 08:39    Sujet du message: Répondre en citant

Bonjour;

Si je puis me permettre: les gignols d'ailerons en époxy me paraissent bien fragiles, c'est du 15/10 eme ?

J'espère qu'à la profondeur tu as pu faire plus épais (ou 2 guignols identiques avec la chape au milieu + 1 axe commun): prudence étant mère de sureté Wink

....surtout que sur ce planeur à cette échelle la corde des gouvernes en font de vrais "battoirs"

L


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Anonyme
Serial Posteur
Serial Posteur


Inscrit le: 26 Jan 2006


MessagePosté le: 11/08/2011 09:51    Sujet du message: Répondre en citant

c'est solide de l'epoxy 15/10è,et du 20/10 bien plus, ce qui compte surtout, et là ,je rejoins Laurent pour la sécurité, c'est la qualité du collage, je goupille toujours ce type de guignol dans un bloc de bois dur, lui même goupillé au BA, il faut au minimum percer de petits trous de 3mm à leur base pour que la colle pénètre bien et solidarise la pièce à son support.;;
beau travail José, ça bosse fort, je n'en ai jamais douté ! Wink Laughing


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 11/08/2011 10:43    Sujet du message: Répondre en citant

Salut Laurent,

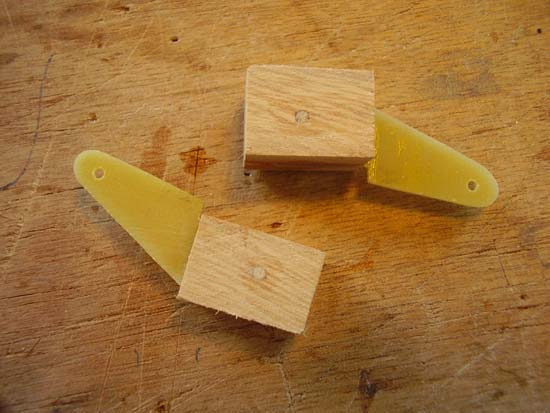

les guignols d'ailerons sont en 2mm d'épaisseur, ils sont en une seule pièce qui traverse l'aileron et collés à l'époxy, la fourchette de la profondeur en 3mm et les renvois d'angle des ailerons en 4mm.
Je me suis dit que 2mm d'épaisseur serait bien suffisant [humm] j'ai le doute à présent [humm] Malgré tout l'effort de traction pour arriver à casser le guignol serait vraiment important.
Que dois-je faire? [humm]
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: En la playa, bajo el sol
Âge: 60 Scorpion

MessagePosté le: 11/08/2011 10:52    Sujet du message: Répondre en citant

Essaye de casser un guignol en époxy de 2mm, tu verras que tu seras largement rassuré Wink


Retroplane et modélisme en pause, vanlife à haute dose.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Laurent Beldame
Incurable Posteur
Incurable Posteur


Inscrit le: 17 Fév 2006

Localisation: - Genève - au pied du Salève -

MessagePosté le: 11/08/2011 11:06    Sujet du message: Répondre en citant

Loin de moi l'idée de semer le doute il n'y a pas le feu au lac :

en soi il n'y a pas de danger immédiat avec l'épaisseur que tu as choisie toutefois je pense qu' avec une masse de 14-15 kgs tt de même il te faudra garder un oeil dessus. Et puis il n'y a pas que les efforts de traction qui comptent chez nous modélistes il y a aussi la fragilité liée à la manipulation et 20/10 cela s'endommage facilement; après tout l'épaisseur intérieure des chapes étant proche de 30/10 pourquoi ne pas utiliser cette marge ? Cela règlerait la question une bonne fois pour toute sans avoir à charcuter s'il avérait nécessaire de remplacer cette pièce;

Et comme précise Marc : soigner la qualité des collages;

Je ne veux pas etre comminatoire dans mon propos juste que.... il arrive que la réalité du terrain se joue des idées nées de l'atelier...

L


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 11/08/2011 14:12    Sujet du message: Répondre en citant

« Laurent Beldame » a écrit:

il arrive que la réalité du terrain se joue des idées nées de l'atelier...


Tu as bien raison.
Je vais faire un guignol que je vais soumettre à un effort de traction en premier et à un effort latéral ensuite pour en avoir le coeur net.
Amicalement
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Laurent Beldame
Incurable Posteur
Incurable Posteur


Inscrit le: 17 Fév 2006

Localisation: - Genève - au pied du Salève -

MessagePosté le: 11/08/2011 14:16    Sujet du message: Répondre en citant

Tu me rappelles un autre truc : plus tu épaissis le guignol plus tu retardes l'apparition du jeu de la gouverne... sauf si le guignol est en balsa bien sur [non] Crying or Very sad Laughing ..

Bonne journée..
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 11/08/2011 14:27    Sujet du message: Répondre en citant

« Laurent Beldame » a écrit:
Tu me rappelles un autre truc : plus tu épaissis le guignol plus tu retardes l'apparition du jeu de la gouverne... sauf si le guignol est en balsa bien sur [non] Crying or Very sad Laughing ..

Bonne journée..

Je le savais je vais être la risée du forum... Crying or Very sad Crying or Very sad je ne dis plus rien et je fais plus rien na...
MDR MDR MDR
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Laurent Beldame
Incurable Posteur
Incurable Posteur


Inscrit le: 17 Fév 2006

Localisation: - Genève - au pied du Salève -

MessagePosté le: 11/08/2011 14:56    Sujet du message: Répondre en citant

Ce serait vrai s'il y avait autant de C25s que........ de zizigliders en France mais ceci est un autre sujet!

+ tous mes encouragements pour cette belle construction ; [clap]

L
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Anonyme
Serial Posteur
Serial Posteur


Inscrit le: 26 Jan 2006


MessagePosté le: 11/08/2011 17:08    Sujet du message: Répondre en citant

mais non José, c'est super ce que tu fais, tiens bon ! [clap] Allez 20/10è pour le guignol et on n'en parle plus..t'inquiète, ça tiendra ! il en vaut mieux un bien épais que deux avec une chape à rotule, ce n'est pas très vintage ni maquette même si ça marche bien en effet. A bientôt Wink Un truc sympa c'est un guignol en époxy entre deux épaisseurs de contreplaqué si le planeur est en bois verni, mais ce n'est pas ton cas..

Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
michel
Serial Posteur
Serial Posteur


Inscrit le: 04 Mar 2007

Localisation: Luchon

MessagePosté le: 11/08/2011 17:09    Sujet du message: Répondre en citant

salut José, je n'ai jamais vu un guignol en époxy cassé même en 2mm .
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 11/08/2011 17:58    Sujet du message: Répondre en citant

Salut les amis,
vous me rassurez quand même...ouf!!!
Sincèrement j'aurais eu du mal à sortir les guignols sans faire de casse dans les ailerons [peur]
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Laurent Beldame
Incurable Posteur
Incurable Posteur


Inscrit le: 17 Fév 2006

Localisation: - Genève - au pied du Salève -

MessagePosté le: 11/08/2011 18:35    Sujet du message: Répondre en citant

Ok si, à votre sens,ça ne fait pas de différence pour un pauvre guignol entre un petit planeur et un 5m60 de 14-15 kgs ...

...or selon moi le fond du problème est là même si je concède que ce n'est pas un VGM ni un remorqueur, maintenant ce que j'en dis [humm] [humm]

L
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
jean claude Crétal
Serial Posteur
Serial Posteur


Inscrit le: 21 Avr 2008

Localisation: Charente-Maritime

MessagePosté le: 11/08/2011 18:58    Sujet du message: Répondre en citant

Bonsoir José,
de passage sur le forum entre deux séances de décollage de papier peint, et juste pour te rassurer.
lorsque j'ai détruit le gros C25 j'ai récupéré les guignols de 2mm et je les ai réinstallés sur le nouveau. Il n'y a pas de petites économies qui disent les normands
Wink



Jean-Claude

"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Laurent Beldame
Incurable Posteur
Incurable Posteur


Inscrit le: 17 Fév 2006

Localisation: - Genève - au pied du Salève -

MessagePosté le: 11/08/2011 19:42    Sujet du message: Répondre en citant

« jean claude Crétal » a écrit:
Bonsoir José,
de passage sur le forum entre deux séances de décollage de papier peint, et juste pour te rassurer.
lorsque j'ai détruit le gros C25 j'ai récupéré les guignols de 2mm et je les ai réinstallés sur le nouveau. Il n'y a pas de petites économies qui disent les normands
Wink


Vu sous cet angle Laughing Laughing Imparable !

le bon sens près de chez vous...ça rappelle quelque chose!

L
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
michel
Serial Posteur
Serial Posteur


Inscrit le: 04 Mar 2007

Localisation: Luchon

MessagePosté le: 13/08/2011 20:09    Sujet du message: Répondre en citant

bonsoir Jean -claude

grosse frayeure aujourd'ui a EAUZE j'ai perdu la vis du guignol du servo
d'aileron sur le C 25 , il est passé trois quart dos a cause du débattement
brutal de l'aileron, j'ai l'argué juste a temps ,retour au sol dar dar sans
problèmes [argh]
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
GARCIA
Psycho Posteur
Psycho Posteur


Inscrit le: 25 Juil 2010

Localisation: COTE D'OR
Âge: 65 Capricorne

MessagePosté le: 13/08/2011 22:43    Sujet du message: Répondre en citant

Et bien dis donc tu as frolé la catastrophe !
Heureusement que tu as pu le ramener sur le plancher des vaches sans trop de problème. Comment se comporte t-il avec un seul aileron? et l'autre qui doit flutter je suppose?
Pour ce qui est du mien j'ai passé l'après-midi à poncer, enduire, poncer, enduire, poncer, enduire.
Le fuselage est prêt à reçevoir la soie et les ailes sont presque prêtes à etre entoilées. J'étais shooter à l'enduit nitrocellulosique, c'est pas bien [non]
Amicalement
José
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
jean claude Crétal
Serial Posteur
Serial Posteur


Inscrit le: 21 Avr 2008

Localisation: Charente-Maritime

MessagePosté le: 14/08/2011 17:17    Sujet du message: Répondre en citant

Bonsoir Michel,
Me voilà juste rentré d'une semaine de travaux, avant le prochain voyage qui clôturera le déménagement de l'atelier.
Eh ben dit donc je suppose que c'était des servos pignons métal je pense que tu va mettre une petite goutte de frein filet au remontage , ce que je ne fais pas toujours non plus sur les planeurs Confused.
Tout est bien qui finit bien ça aurai été dommage, tu prends tellement de plaisir à le piloter ce que je comprend facilement Wink
Tu l'as refais voler après l'incident ?



Jean-Claude

"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    RETROPLANE.net Index du Forum -> Constructions Détaillées en Photo Toutes les heures sont au format GMT + 1 Heure
Aller à la page Précédente
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 Suivante
Page 9 sur 13


Sauter vers:
Vous ne pouvez pas poster de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas voter dans les sondages de ce forum
Vous ne pouvez pas joindre des fichiers
Vous pouvez télécharger des fichiers

Zone de Téléchargement du Forum et Site Retroplane


Images aléatoires album Retroplane, clic pour Agrandir

Forum en Flux RSS
