MessagePosté le: 25/04/2010 12:54    Sujet du message: Répondre en citant

Super Frédéric [clap] [clap] [clap]
Cela va être vraiment beau avant l'entoilge quand tout sera construit [bave]

Tu l'entoiles à l'orreurcover il me semble Laughing

Christian






Orlik en construction
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Jac50
Maniaco Posteur
Maniaco Posteur


Inscrit le: 16 Nov 2008

Localisation: Nord cotentin
Âge: 70 Bélier

MessagePosté le: 25/04/2010 13:40    Sujet du message: Répondre en citant

Superbe travail.
Vivement le premier assemblage de toute cette structure.
Félicitations et bonne poursuite de cette oeuvre.
Jacques.



Principe Shadok:
Il vaut mieux monopoliser son intelligence sur des conneries,
que sa connerie sur des choses intelligentes
(Jacques Rouxel).
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Frédéric
Psycho Posteur
Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 52 Sagittaire

MessagePosté le: 25/04/2010 13:59    Sujet du message: Répondre en citant

De suite, on sort mes propos de leur contexte ! [non]

Jean-Claude et moi ne partageons qu'un amour platonnique, et encore uniquement pour des choses en bois qui volent !
En plus, dans la chambrée, il y avait aussi Laurent. Mais là, je ne peux rien raconter... Embarassed

Amicalement
Frédéric Wink






"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Frédéric
Psycho Posteur
Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 52 Sagittaire

MessagePosté le: 26/04/2010 21:15    Sujet du message: Répondre en citant

Salut à tous !

La suite...

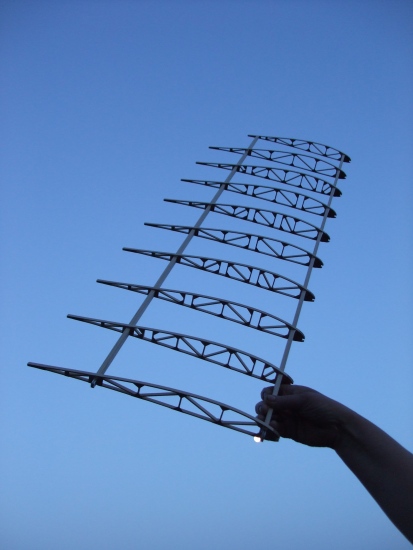

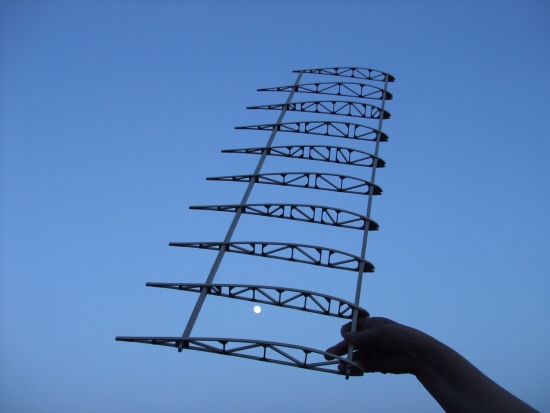

Pour le plaisir, deux longerons étant finis, petit assemblage à blanc...









Pour le moment, l'aile, sans le bord d'attaque, le bord de fuite, le saumon, quelques ferrures, de l'oratex et une brassée de goussets pèse 230 grammes.

La suite au prochain numéro...

Amicalement
Frédéric Wink






"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Christian
Serial Posteur
Serial Posteur


Inscrit le: 02 Mai 2006

Localisation: Europe
Âge: 54 Verseau

MessagePosté le: 26/04/2010 21:19    Sujet du message: Répondre en citant

C'est boooooooooooooooooooo Crying or Very sad
Il va falloir que je te livre bientôt l'Oratex [humm]

Christian






Orlik en construction
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Frédéric
Psycho Posteur
Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 52 Sagittaire

MessagePosté le: 26/04/2010 21:30    Sujet du message: Répondre en citant

Salut Christian !
Je n'ai pas besoin de l'oratex rapidement, il faut que je finisse complètement le bois avant d'entoiller, histoire de faire fonctionner le gauchissement des ailes...
Mais tu viens quand tu veux !

Amicalement
Frédéric Wink






"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Jean-Paul
Incurable Posteur
Incurable Posteur


Inscrit le: 31 Juil 2008

Localisation: 34590 MARSILLARGUES
Âge: 70 Balance

MessagePosté le: 26/04/2010 23:43    Sujet du message: Répondre en citant

Chouette tes nervures en treillis et le total doit représenter un sacré paquet d'heures !!
Bon courage pour la suite. Cordialement.
JP



Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 53 Scorpion

MessagePosté le: 27/04/2010 06:12    Sujet du message: Répondre en citant

Hooo super ces nervures en structure [good]
Les ouvertures décalées c'est pour trianguler avec les câbles de vrillage? ou le système est externe? j'ai hâte de voir en action
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Frédéric
Psycho Posteur
Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 52 Sagittaire

MessagePosté le: 27/04/2010 08:05    Sujet du message: Répondre en citant

Salut !

Les ouvertures décalées dans les nervures vont permettre de faire passer deux câbles croisés tendus qui vont rigidifier les ailes, histoire qu'elles ne se déforment pas pendant le vrillage.

Amicalement
Frédéric Wink






"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 53 Scorpion

MessagePosté le: 27/04/2010 08:37    Sujet du message: Répondre en citant

ha oki, donc ce sont des câbles anti vrillage pour pas que ça se vrille quand tu voudras les vriller Laughing
sur mon MG12 en principe il y en avait aussi sur le 3 vues, j'ai faillit les mettre mais quand j'ai vu la rigidité apres caissonnage du BA je ne les ai pas mis, d'ailleurs je me demandais avec quoi les faire, câble acier ou fil de kevlar? et comment bien les ancrer, petit cavalier/crochet en CAP? et surtout pouvoir et avec quoi les tendre juste comme il faut d'un côté? ridoir ou juste collage/sertissage? tes solutions m'interresseront pour un prochain
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Frédéric
Psycho Posteur
Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 52 Sagittaire

MessagePosté le: 27/04/2010 10:08    Sujet du message: Répondre en citant

Salut Vincent,
En principe les câbles sont en acier gainé (article de pêche). Il sont fixés aux longerons par une ferrure. D'un coté une attache simple (boucle et sertisage, et de l'autre une chape réglable. Il suffit de tendre les câbles en essayant de garder l'ensemble droit. Je pense qu'il faut que les ailes soient indéformable en "avant-arrière" pour qu'elle puissent se gauchir convenablement. Vu le système retenu, je tire sur le longeron vers le bas mais aussi vers l'intérieur. (les câbles de commande partent de l'attache de hauban avant de l'aile haute pour venir dans le fuselage au niveau de l'avant de l'amplanture de l'aile basse...)
Ce système de câble croisés est très utilisé sur les ULM en tube avec une peau en toile comme entoilage. C'est super efficace. Il n'y a pas de longeron, juste un bord d'attaque et un bord de fuite, une peau en toile et le profil est donné par des lattes enfillées dans la toile. Les haubans viennent empêcher le gauchissement et maintiennent l'aile en lui donnant le dièdre voulu...

Amicalement
Frédéric Wink






"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Frédéric
Psycho Posteur
Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 52 Sagittaire

MessagePosté le: 12/05/2010 19:08    Sujet du message: Répondre en citant

Salut à tous !

La suite...

Bon, je viens de m'appercevoir que le bord de fuite de mes nervures était vraiment trop épais... [argh] En fait, c'est une erreur de conception, j'ai juste oublié de compter l'épaisseur du bord de fuite en CTP de 0.8 qui va rajouter une épaisseur. Ca aurait donné un bord de fuite de 6 mm d'épaisseur, soit 18 mm à l'échelle 1/1... beurk.

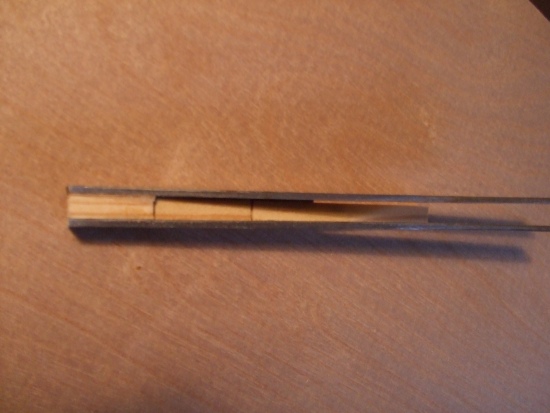

Après une longue cogitation et un demi de bière, j'ai fait un outil : le "Oups" :



Deux plats d'acier, un peu de bois au milieu qui viennent caler la nervure à rectifier...

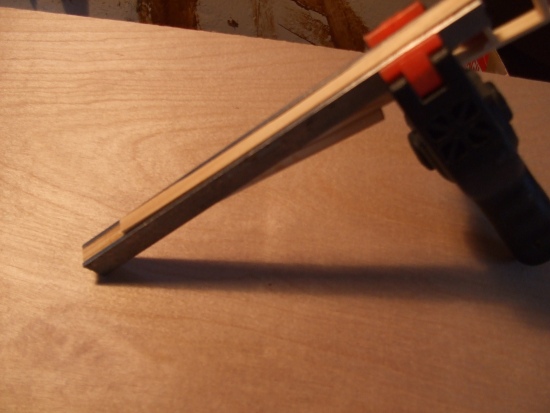

L'outil en action : avant :



Après rabotage de la partie en trop avec un cutter et une calle à ponçer :

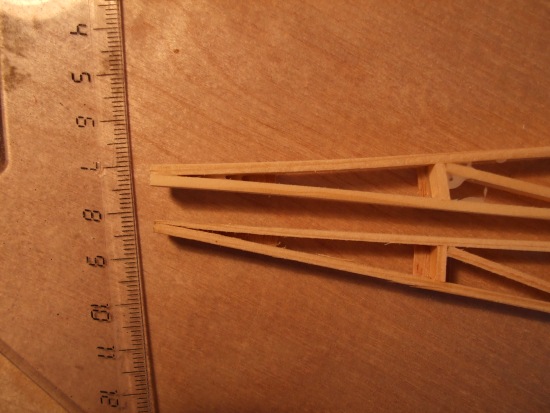

Le résultat :

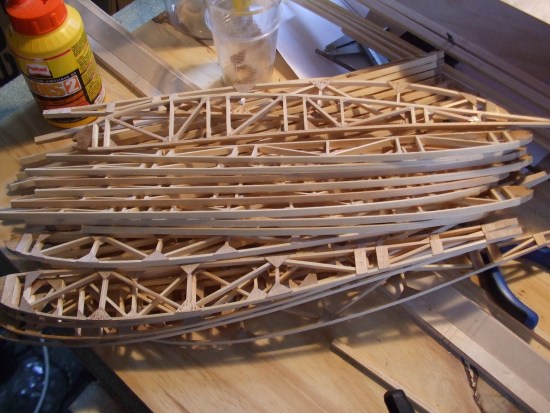

Le tas de nervures à traiter :




La suite au prochain numéro...

Amicalement
Frédéric Wink






"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
cassin jean
Fidèle Posteur
Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 68 Lion

MessagePosté le: 12/05/2010 19:15    Sujet du message: Répondre en citant

Si tu te demandais comment occuper ton long WE c'est tout trouvé ! ...

Salut
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Frédéric
Psycho Posteur
Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 52 Sagittaire

MessagePosté le: 12/05/2010 19:25    Sujet du message: Répondre en citant

Salut Jean !

En principe, je m'y mets après le repas ce soir.
Si ça va bien, je fini les nervures ce soir, ainsi que les bords de fuite. J'ai quelques jours de repos, j'espère avoir monté les quatres ailes dans quelques jours... Very Happy

Amicalement
Frédéric Wink






"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
cassin jean
Fidèle Posteur
Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 68 Lion

MessagePosté le: 12/05/2010 20:05    Sujet du message: Répondre en citant

A la bonne heur !

Un WE studieux quoi , quel plaisir !...

Amuses toi bien !

Salut .
