MessagePosté le: 03/09/2007 19:26    Sujet du message: Breguet 901S Répondre en citant

C'est la rentrée. Donc on démarre un nouveau projet. Comme vous l'avez devinné, il sagit du breguet 901S. Ce sera un projet en commun avec Marc. On en fait deux, chacun le sien. Décoration sans doute différente.

En effet, Marc et moi on est tombés amoureux (NON pas l'un de l'autre) du breguet 901 et en particulier d'un certain F-CCCP qui trône en belle place au musée du GPPA. Depuis notre passage à Angers en avril, le projet a bien muri et avancé au niveau conception.

L'échelle sera le 1:3.5 soit environ 5m d'envergure (poids estimé au alentour de 10kg), les profils retenu pour l'instant sont le MS3/15GPV, MS3/13GPV et MS3/11GPV. Pour le stab, ce sera le profil d'origine (genre naca009).
Couples et revêtement en contreplaqué. Les ailes et le stab seront aussi coffrés en CTP. La casserole avant sera en fibre de verre. Désolé Vincent mais c'est comme ça sur le réel. Articulation d'ailerons comme sur le réel et aussi pour les volets si c'est réalisable à cette échelle. Pour l'aménagement cabine, comme on a les plans jusqu'au dernier boulon, on devrait pouvoir délirer.
Enfin là on verra, tout le monde ne s'appelle pas Vincent Besançon.

Etant en possession des plans constructeur (une liasse de plus de 500 plans) scannés grâce à l'admirable travail d'Alban, j'avais commencé avant rétroplane le plan sous tocad.

Ce n'est pas si simple de travailler avec tous les plans contructeur. La difficulté est de faire le tri entre ce qui sera utile pour la maquette et aussi ce qui sera réalisable. Par contre pour ce qui est de la définition des formes, c'est du gâteau. Sauf que sur les 500 plans il en manque un bien sur. Celui de l'épure de la dérive du 901S. Heureusement, il y a d'autres plans qui palierons ce manque. Pour ceux qui voudraient faire le 901S1 pas de problème, le plan est présent, mais nous c'est le 901S que l'on veux.

Depuis rétroplane, j'ai accès à d'autres logiciels que tocad et là c'est une toute autre philosophie. Quand on y a gouté, on devient accro et tocad parait bien fade. J'ai donc repris la conception directement en 3D, les plans découlerons automatiquement du résultat. Voici ce que ça donne pour l'instant après un mois de travail.

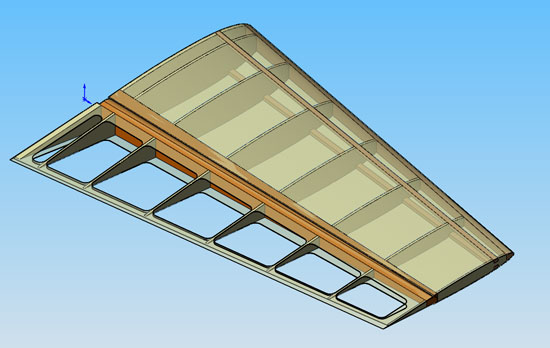

La définition 3D du fuselage, verrière et stab. C'est propre non ?
Il y a même une ébauche de l'anciènne déco rouge du F-CCCP




De cette forme extérieure, découle la structure intérieure.
J'essaie de coller au plus près à celle du réel.

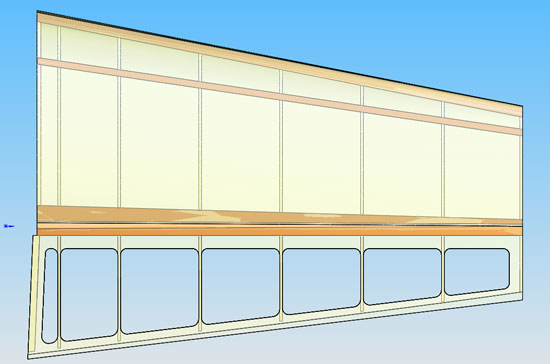

une vue de plus près



Ce qui est génial, c'est que tu conçois tes pièces directement en 3D, liées les unes aux autres. Donc les découpes d'encastrement sont forcement à la bonne place. Le gain de temps (d'aucuns diront de productivité) est énorme.

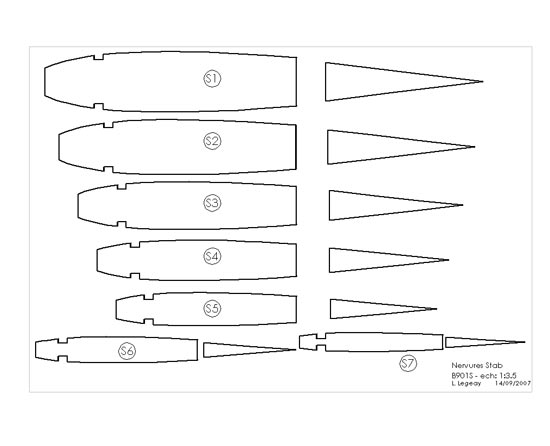

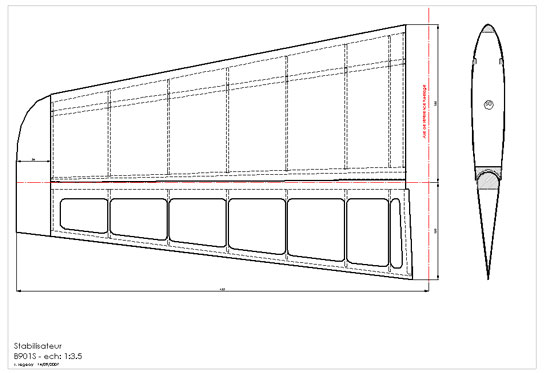

Ensuite, un extrait de la liasse de plans 2D générés automatiquement.

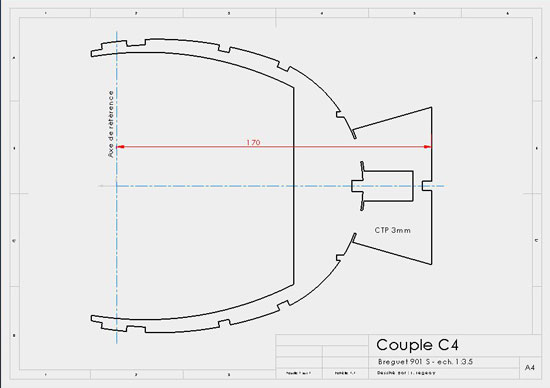

Les couples C4 et C7







Pour le fun, les ferrures de stab du réel. En fait petit exercice pour prendre en main le logiciel.




Maintenant, à partir de tout ça, il n'y a plus qu'a générer les DXF pour la découpe sous ninos. Là encore c'est le genre de manoeuvre qui arracherait des larmes de joie à un bébé de six mois.

Voilà pour l'instant. Les premières pièces devraient en principe sortir d'usine début novembre. Premier vol prévu : rétrop........ 200.....

Peut-être. Wink
