Cliquez sur les photos pour les agrandir

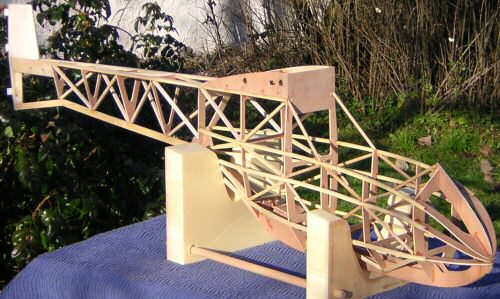

Le Doppelraab à l'échelle 1/4

Envergure: 3378 mm
Longueur: 1670 mm
Envergure stab: 830 mm
Corde aile: 372 mm
Profil: Eppler 210

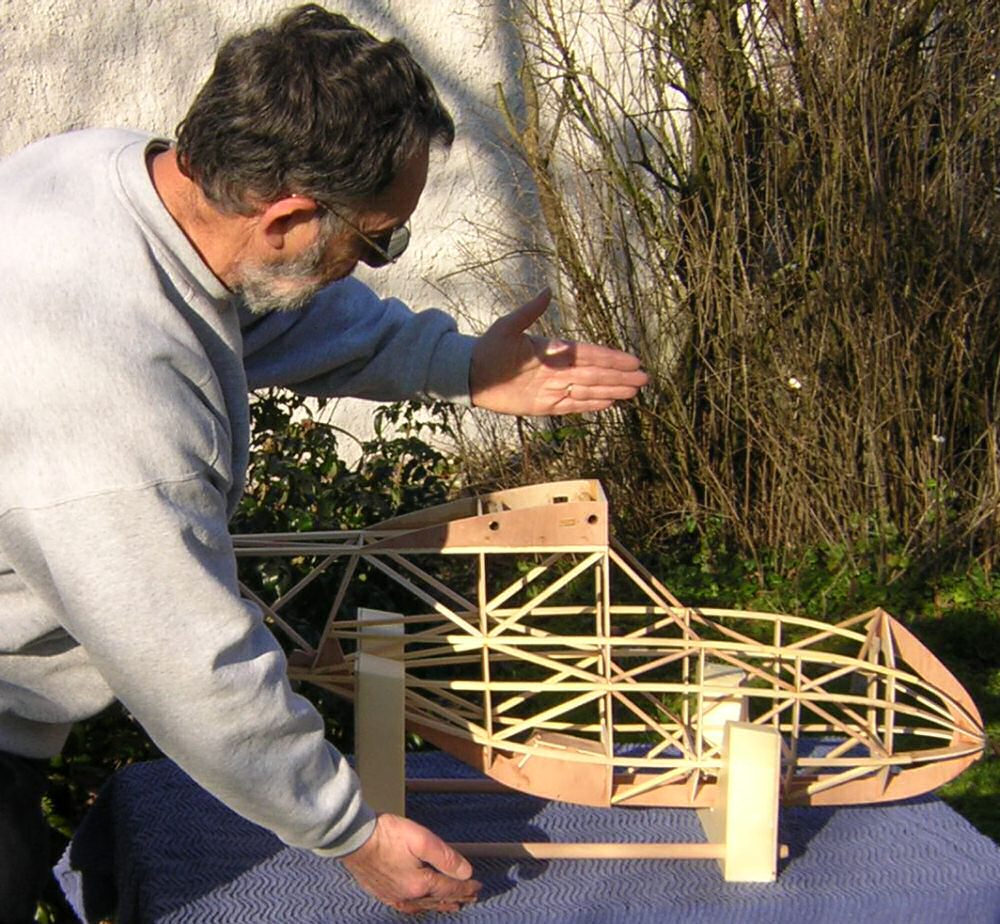

On a ici une idée de l'échelle, par rapport au Doppelraab d'origine plus petit

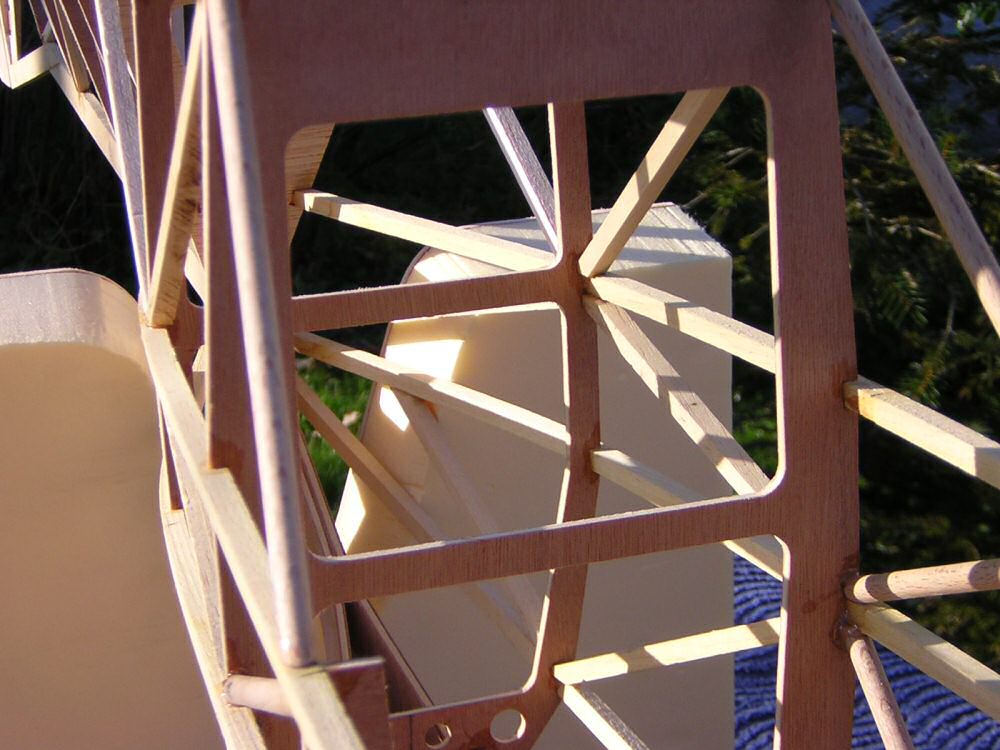

Compte tenue de la taille des couples, C3 et C3b ont été modifiés avec une traverse à mi hauteur et C3b a été prolongé en haut sur l'épaisseur de la nervure

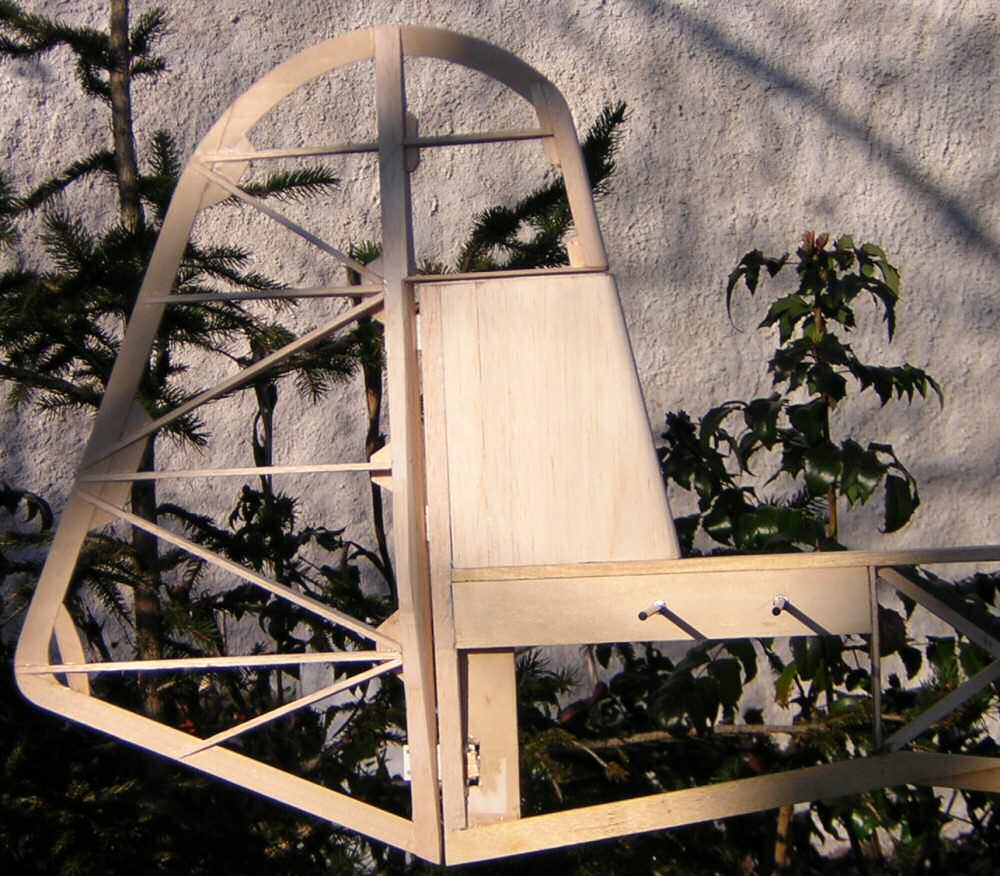

Le stab et la dérive seront démontables pour le transport

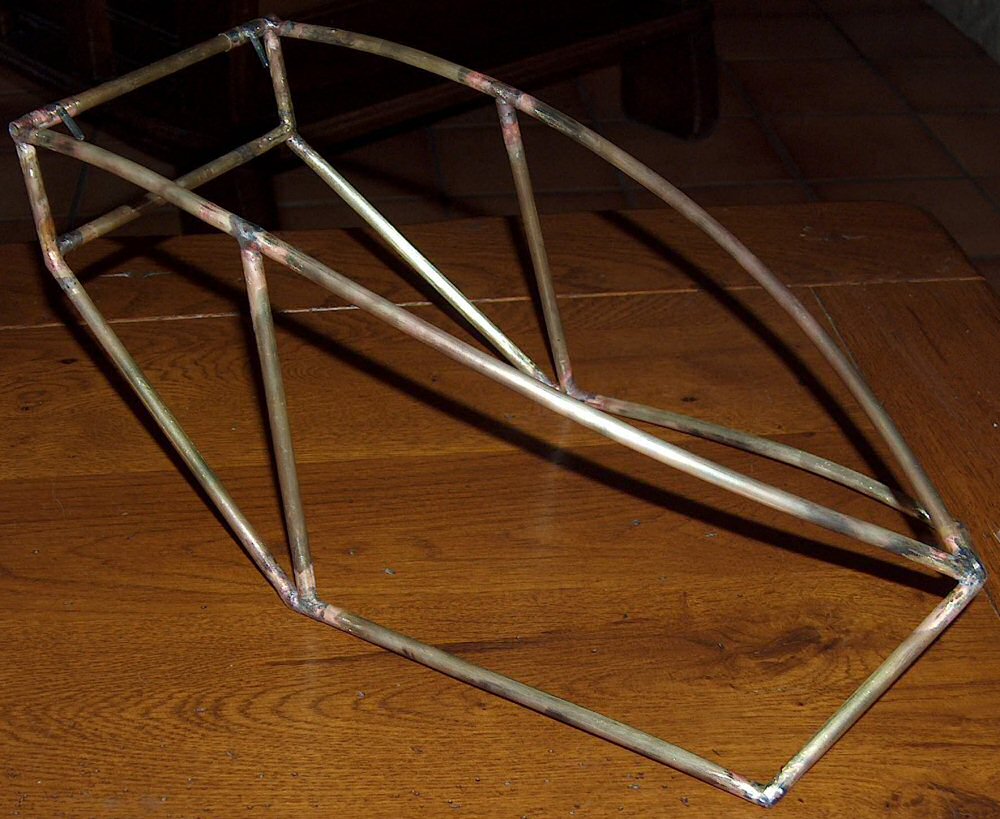

Verrière en tube de laiton de 6mm brasé - 160 grammes

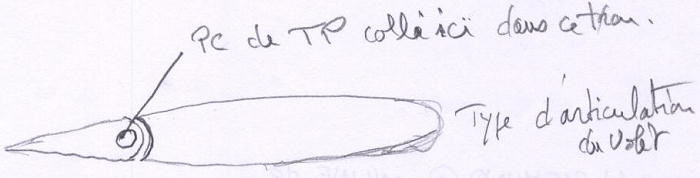

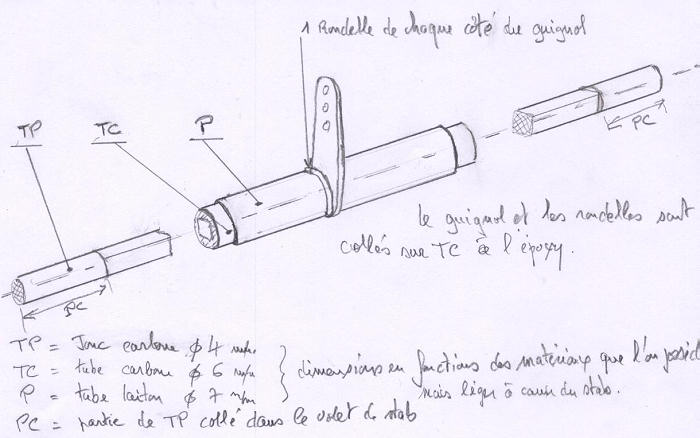

Système de raccordement des volets de stab

Ne trouvant pas dans le commerce les parties mâles et femelles, j'ai tout d'abord, dans un jonc de carbone, confectionné un carré à la lime sur la moitié de TP
Après l'avoir bien enduit de démoulant, j'ai mis la colle époxy dans le tube creux TC
Ensuite j'ai introduit la partie carré de TP dans le tube TC
Une fois la colle sèche, j'ai retiré TP de TC. Mon carré femelle était fait. A faire à chaque bout de TC évidement
les longueurs sont à définir en fonction de la largeur du fuselage. dans mon cas les paliers font 15mm chacun.

Bientôt des photos
